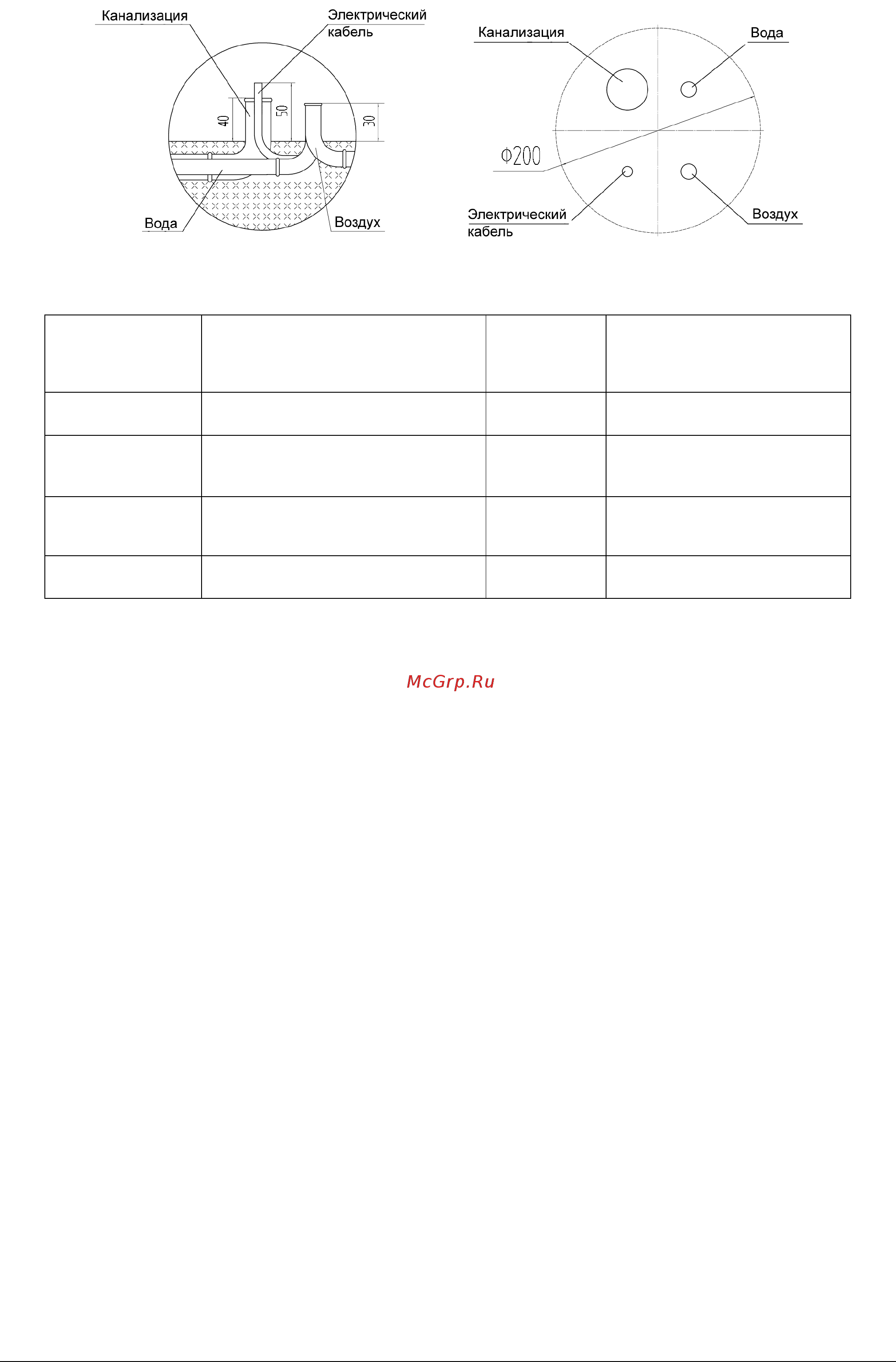

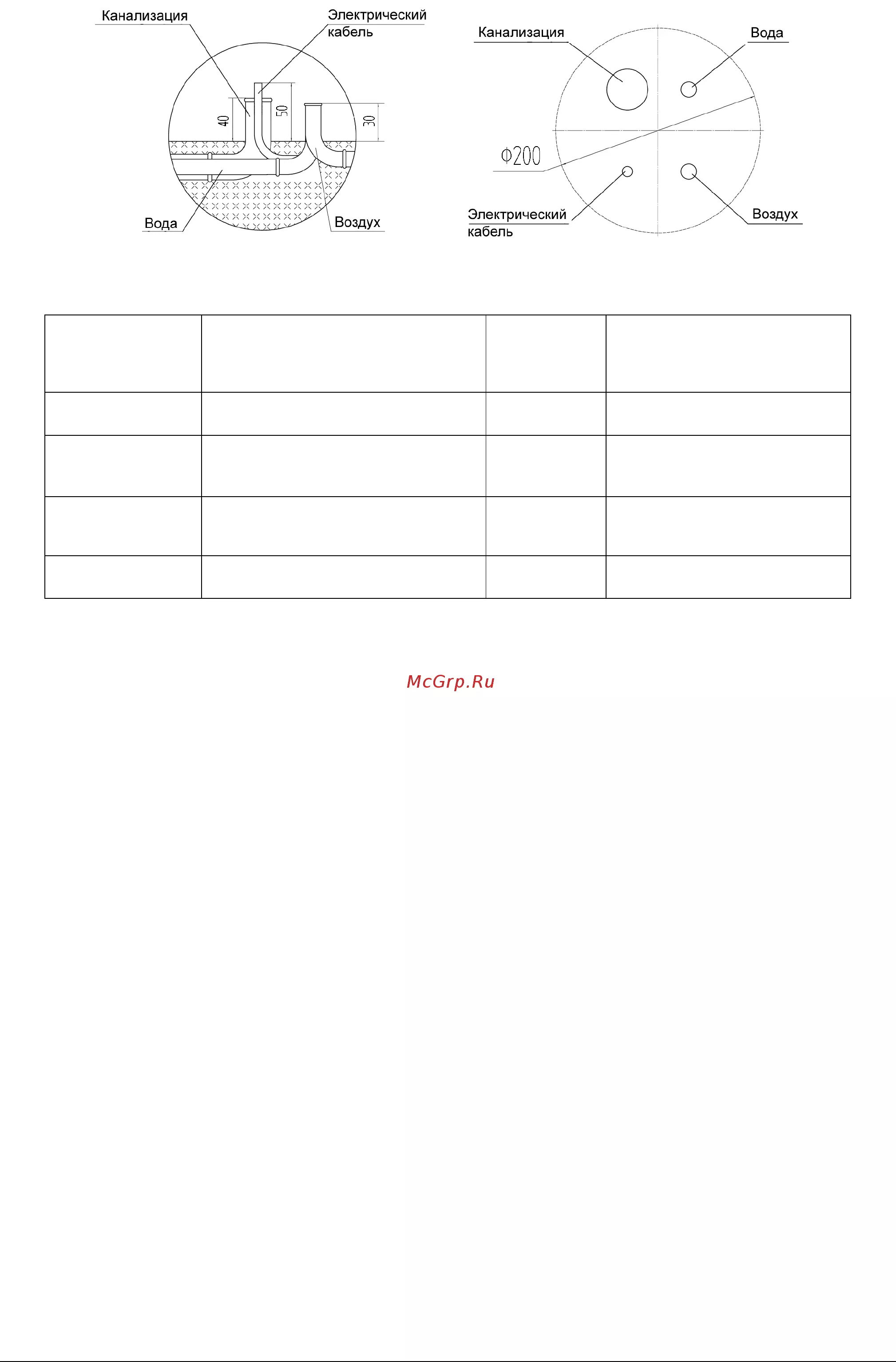

Legrin 505 17

с Приложением.

Подключите низковольтный сигнальный кабель к четырехконтактному разъему J5 на плате, установленной в

гидроблоке.

12.3.4. Монтаж подушки сидения

● Включите электропитание и установите спинку кресла в заднее положение.

● Завинтите 2 винта на нижней передней части подушки сидения в два соответствующих отверстия.

● С помощью винта на задней нижней части подушки сидения зафиксируйте подушку на кресле.

12.3.5. Монтаж осветителя Legrin 505L

● Сначала протяните провод осветителя через стойку осветителя, а затем надежно соедините осветитель и

стойку.

● Соедините разъем осветителя с разъемом, находящимся внутри стойки основания и заправьте провода

внутрь стойки.

● Установите стойку осветителя в стойку основания и зафиксируйте соответствующим образом. Не повредите

провода.

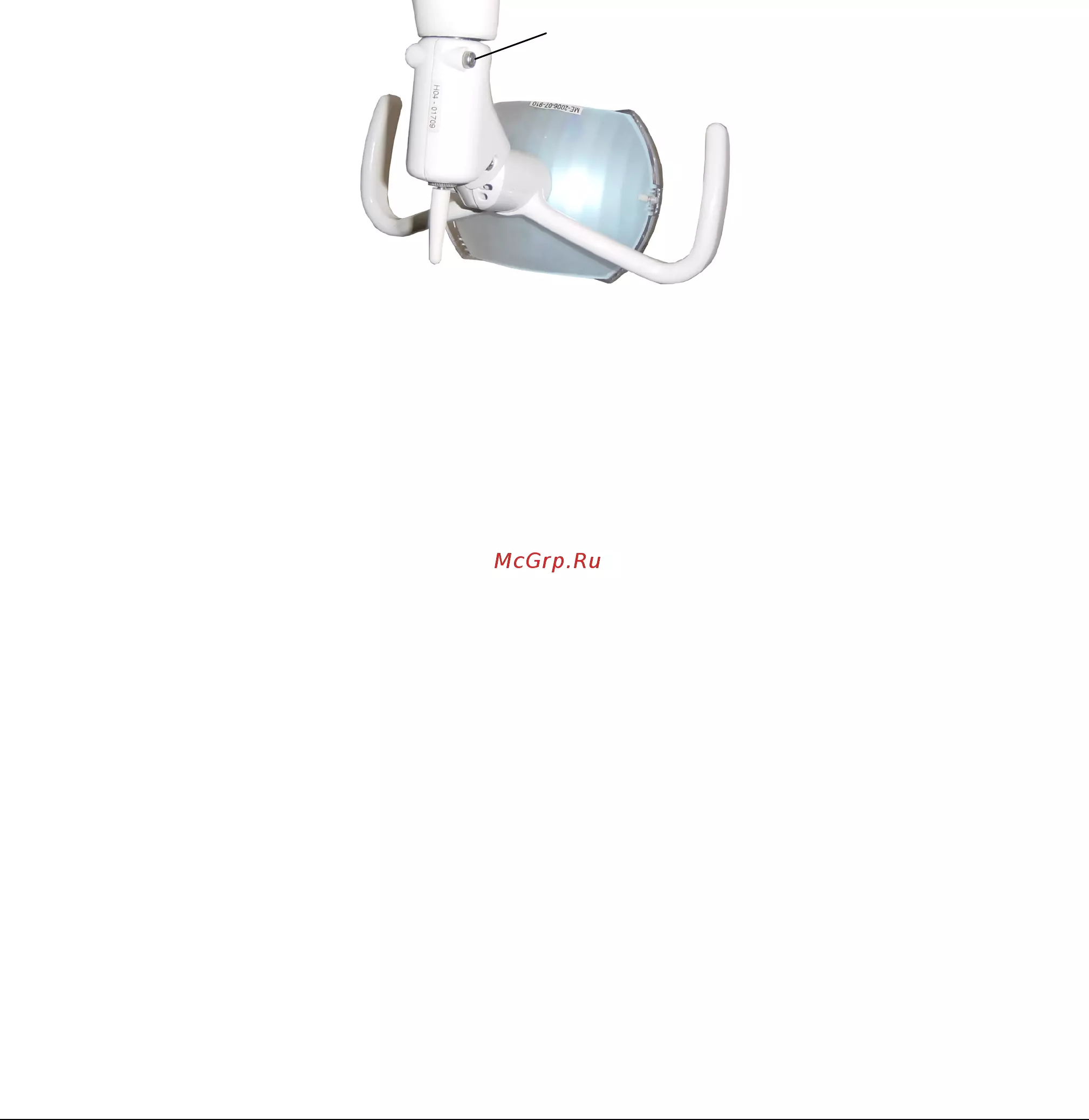

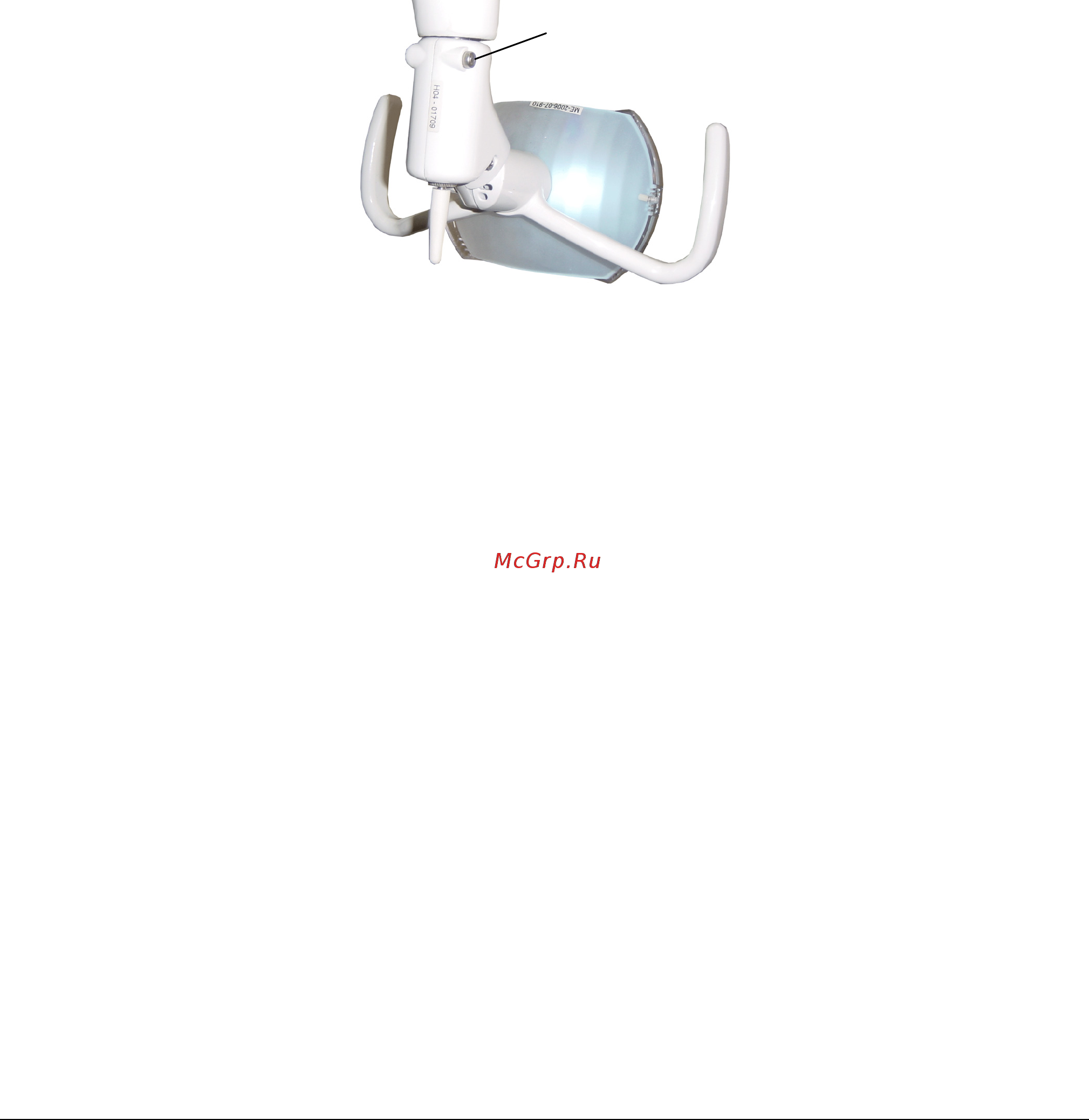

Рис. 14. Монтаж осветителя

● Отвинтите фиксирующий винт на осветителе и надежно соедините разъем провода, выходящего из стойки

осветителя с разъемом, расположенным внутри осветителя.

● Вставьте осветитель в стойку лампы и закрепите с помощью фиксирующего винта.

фиксирующий

винт
