158
한 국 어

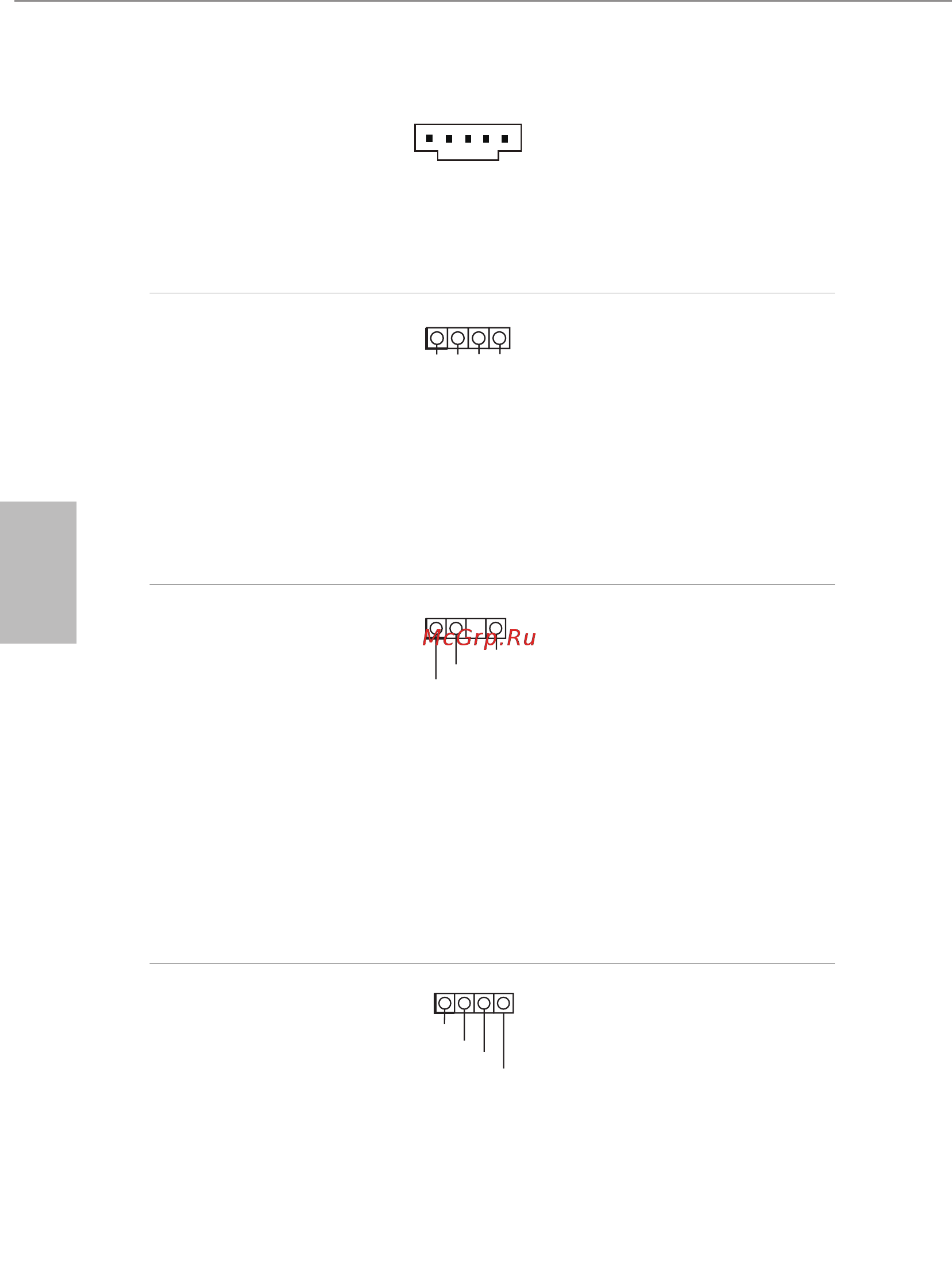

underbolt AIC 커넥터
(5 핀 TB1)
(1 페이지 , 28 번 항목 참조 )
underbolt ™ 확장 카드 (AIC) 를
GPIO 케이블로 underbolt AIC 커
넥터에 연결하십시오 .
* underbolt ™ AIC 카드를
PCIE5( 기본 슬롯 ) 에 설치하십
시오 .
RGB LED 헤더
(4 핀 RGB_LED1)
(1 페이지 , 30 번 항목 참조 )
(4 핀 RGB_LED2)
(1 페이지 , 29 번 항목 참조 )
RGB 헤더는 다양한 LED 조명 효과
를 선택할 수 있는 RGB LED 연장
케이블을 연결하는 데 사용됩니다 .
주의 : RGB LED 케이블을 잘못된
방향으로 설치하지 마십시오 . 그럴
않을 경우 케이블이 손상될 수 있습
니다 .
* 이 헤더에 대한 추가 지침은 37 페
이지를 참조하십시오 .
주소 지정
가능한 LED 헤더
(3 핀 ADDR_LED1)
(1 페이지 , 31 번 항목 참조 )
이 헤더는 사용자가 다양한 LED 조
명 효과에서 선택할 수 있는 주소
지정 가능한 LED 연장 케이블을 연
결하는 데 사용됩니다 .
주의 : 주소 지정 가능한 LED 케이
블을 잘못된 방향으로 설치하지 마
십시오 . 그럴 경우 케이블이 손상
될 수 있습니다 .
* 이 헤더에 대한 추가 지침은 38 페
이지를 참조하십시오 .
성능 모드 /Easy OC 헤더
(4 핀 PM_OC)
(1 페이지 , 19 번 항목 참조 )
핀 할당에 따라 섀시의 OC 스위치
와 OC LED 표시등을 이 헤더에 연
결하십시오 . 케이블을 연결하기 전
에 양극 핀과 음극 핀을 기록합니
다 .
12V G R B
1
VOUT
DO_ADDR
GND
1
Button+
Button-
OCLED+
OCLED -
1
