English
3
Z390 Phantom Gaming 9

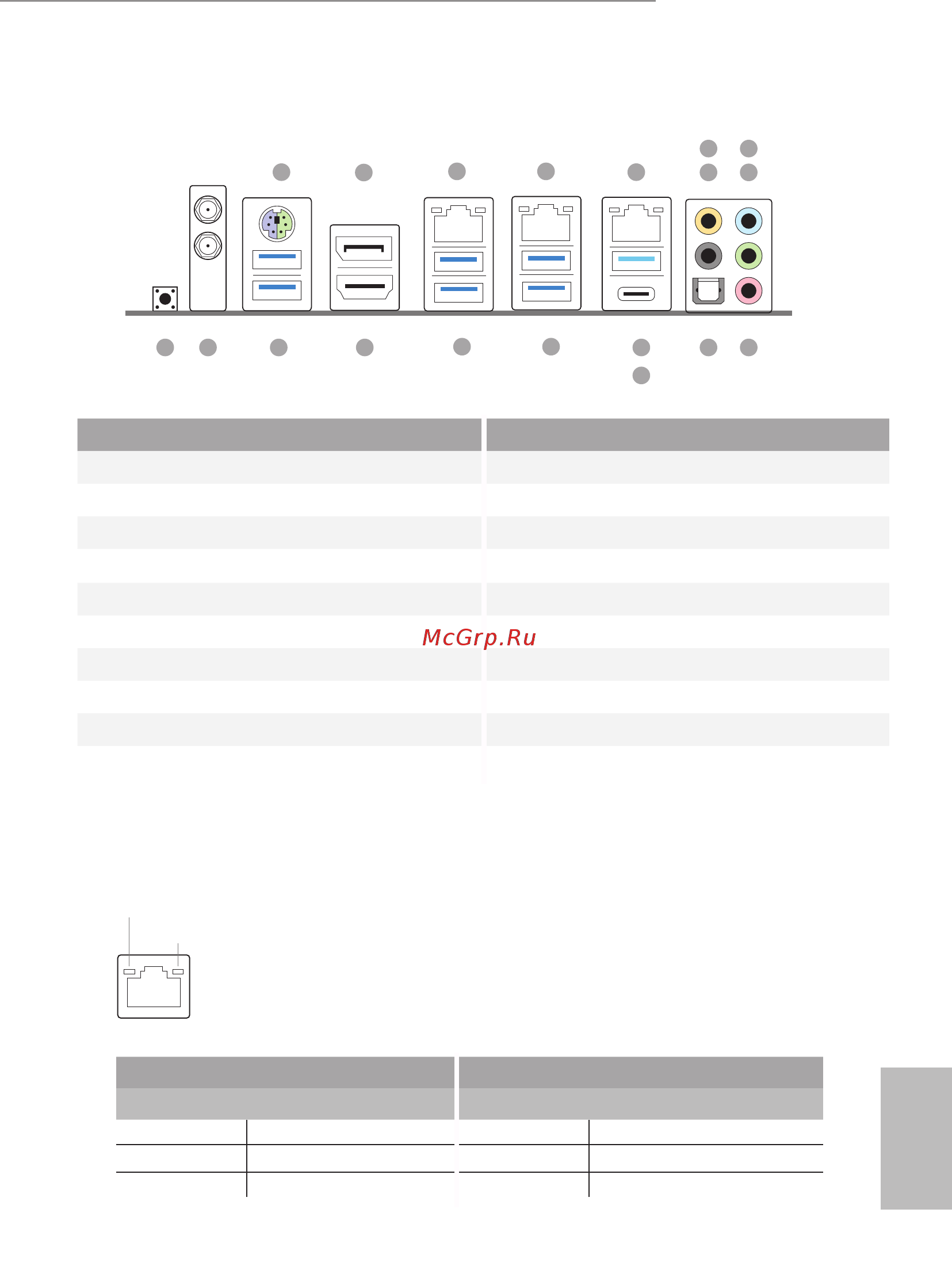

I/O Panel
* ere are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.
Activity / Link LED Speed LED
Status Description Status Description
O No Link O 10Mbps connection
Blinking Data Activity Orange 100Mbps/1Gbps connection
On Link Green 2.5Gbps connection
ACT/LINK LED
SPEED LED
LAN Port
No. Description No. Description
1 PS/2 Mouse/Keyboard Port 11 Optical SPDIF Out Port
2 DisplayPort 1.2 12 USB 3.1 Gen2 Type-A Port (USB31_TA_3)
3 2.5G LAN RJ-45 Port (Dragon RTL8125AG)* 13 USB 3.1 Gen2 Type-C Port (USB31_TC_1)
4 LAN RJ-45 Port (Intel® I211AT)** 14 USB 3.1 Gen2 Type-A Ports (USB31_TA_12)
5 LAN RJ-45 Port (Intel® I219V)** 15 USB 3.1 Gen1 Ports (USB3_3_4)
6 Central / Bass (Orange) 16 HDMI Port
7 Rear Speaker (Black) 17 USB 3.1 Gen1 Ports (USB3_12)
8 Line In (Light Blue) 18 Antenna Ports
9 Front Speaker (Lime)*** 19 Clear CMOS Button
10 Microphone (Pink)
1
101112
13
17 1619
2
7
6
9
8
5
18
14
4
15
3
