Функция «Отопление»
11

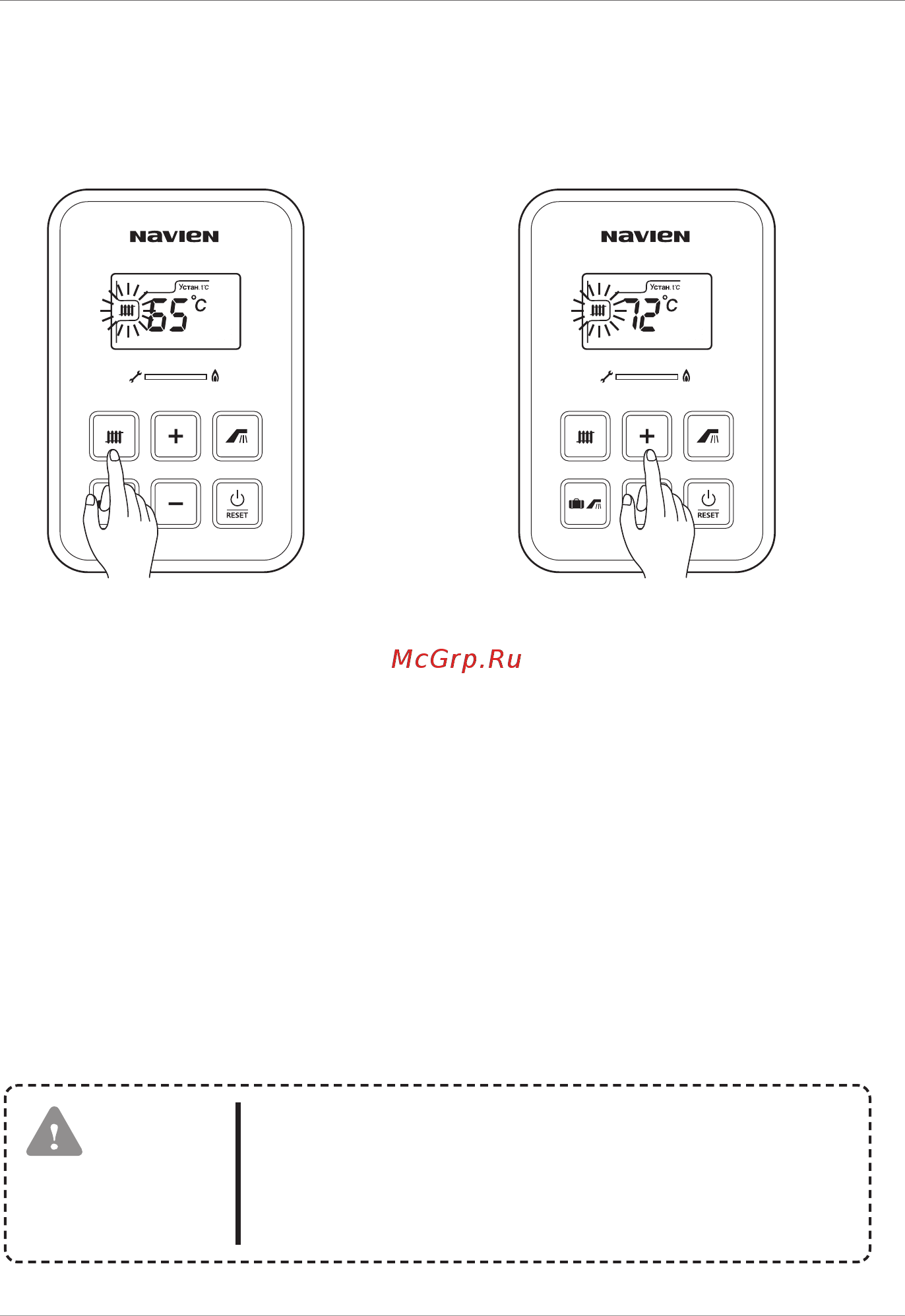

1. Нажимайте кнопку
«Отопление» до появления
значка «Отопление»
2. При помощи кнопок « + » и « - »
установите желаемую температуру.
При выборе режима Отопление
с регулированием температуры
теплоносителясоответствующий
значок мигает на
дисплее.
Во время мигания кнопки «Отопление»
установите желаемую температуру в
диапазоне 40 – 80oC.
Значение температуры сохранится
автоматически. Значения температуры
отопления изменяются на 1oC.
Котел автоматически подстраивается
под желаемую температуру и с началом
работы режима «Отопление» загорается
индикатор «Работа».
Если вы хотите отключить режим
«Отопление» (полностью остановить
работу котла), установите режим
«Вне дома».
Не оставляйте работать котел длительное время на максимальной температуре
отопления(свыше 70oC), поскольку существует угроза ожога.
В особенности обратите внимание на следующее:
*Будьте внимательны, если горячей водой пользуются дети, пожилые люди,
а также люди с ограниченными возможностями.
*Будьте внимательны, если горячей водой пользуются лица с признаками крайней
усталости, или лица, находящиеся в алкогольном опьянении.
Огнеопасно!
Огнеопасно!
