Navien EQB 15HW [31/50] Вводный кабель толщина и емкость автоматического выключателя
![Navien EQB 15HW [31/50] Вводный кабель толщина и емкость автоматического выключателя](/views2/1461821/page31/bg1f.png)
32
3. Во время подсоединения силового кабеля используйте толщину,
подходящую для электроемкости котла, а также обязательно установите
отдельный автоматический выключатель (для электропроводки).
4. Надежно фиксируйте проводку специальными болтами или винтами для
электропроводки.
Ненадежная фиксация проводов в автоматическом выключателе может
привести к перегреву, а затем пожару с имущественным ущербом или
человеческими жертвами.
5. Для оконцевания проводов пользуйтесь специальным инструментом.
Недостаточно надежное оконцевание проводов может привести к перегреву,
а затем пожару с имущественным ущербом или человеческими жертвами.
6. Способ оконцевания проводов
Используйте стандартный кабель подходящей емкости и выберите
соответствующий терминал. Снимите с кабеля часть оплетки на конце.
Наденьте на кабель изолирующую муфту.
Вставьте сжимающий наконечник с кольцом и зажмите при помощи
инструмента.
Вводный Кабель Толщина и емкость автоматического выключателя
Используйте термостойкий H.I.V кабель свыше 90°C постоянного напряжения(CV)
Тип
EQB
- 06HW
EQB
- 08HW
EQB
- 12HW
EQB
- 15HW
EQB
- 18HW
EQB
- 21HW
EQB
- 24HW
Сечение
кабеля
3фазный 380B 2.5 SQ 2.5 SQ 2.5 SQ 2.5 SQ 6 SQ 6 SQ 6 SQ
Однофазный
230B
2C 6 SQ 6 SQ 6 SQ - - - -
3C 2.5SQ 2.5SQ 2.5SQ - - - -
Емкость
выключателя
3фазный 15A 15A 30A 30A 40A 50A 50A
Однофазный 40A 60A 100A - - - -

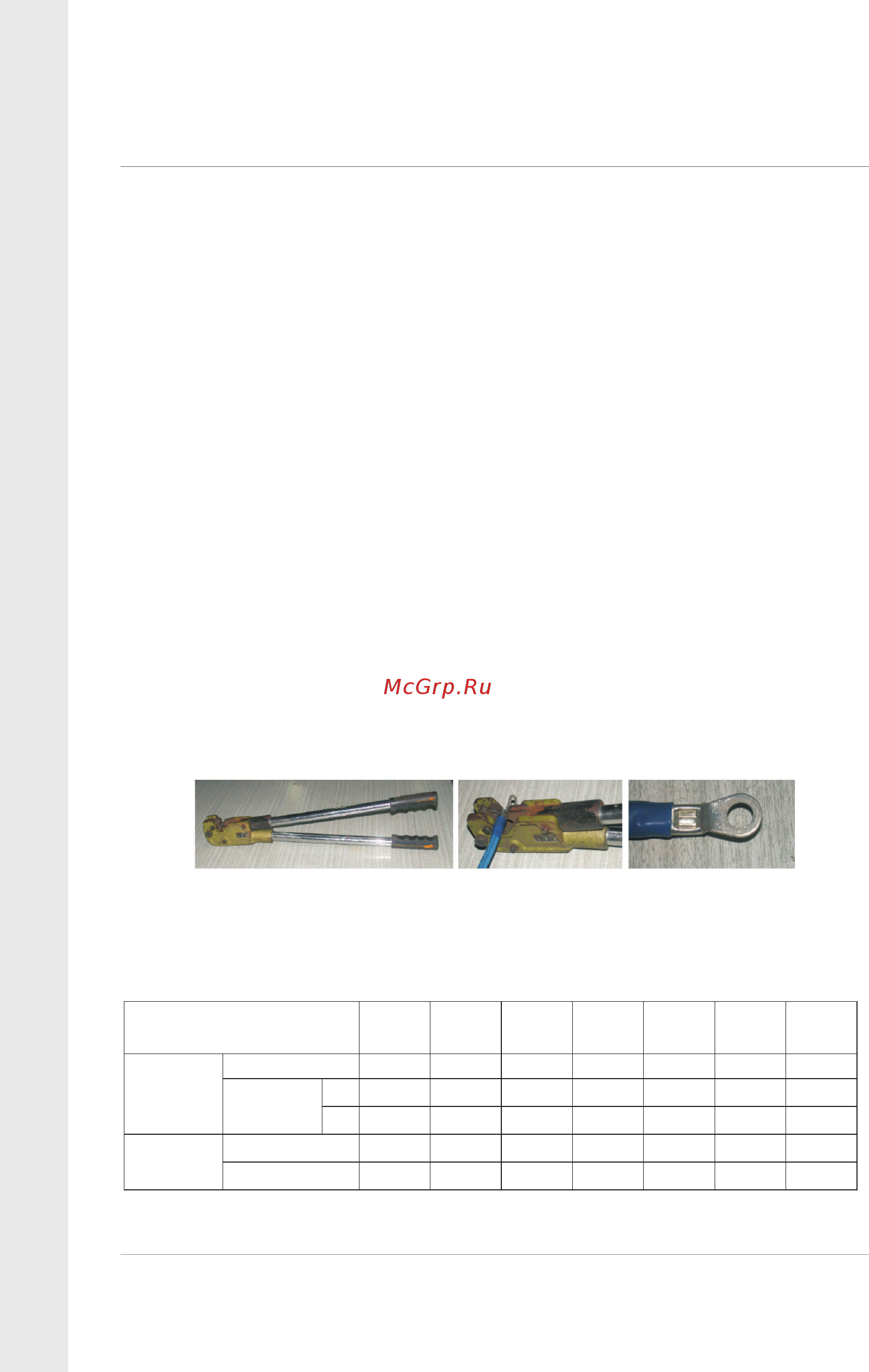

Инструмент для обжатия Фото процесса обжатия Фото после обжатия
