Unixfit SL-400X [8/15] Сборка

СБОРКА:

1.ПОДГОТОВКА:

A. Перед сборкой убедитесь, что у вас будет достаточно места вокруг устройства.

B. Используйте представленные инструменты для сборки.

C. Перед сборкой, пожалуйста, проверьте, доступны ли все необходимые детали (в

приведенной выше таблице вы найдете чертеж устройства со всеми отдельными

частями (обозначенными цифрами).

2. ИНСТРУКЦИЯ ПО СБОРКЕ:

28# M8*16 8PCS

29# d8* 20*1.5 8PCS

28# M8*16 8PCS

29# d8* 20*1.5 8PCS

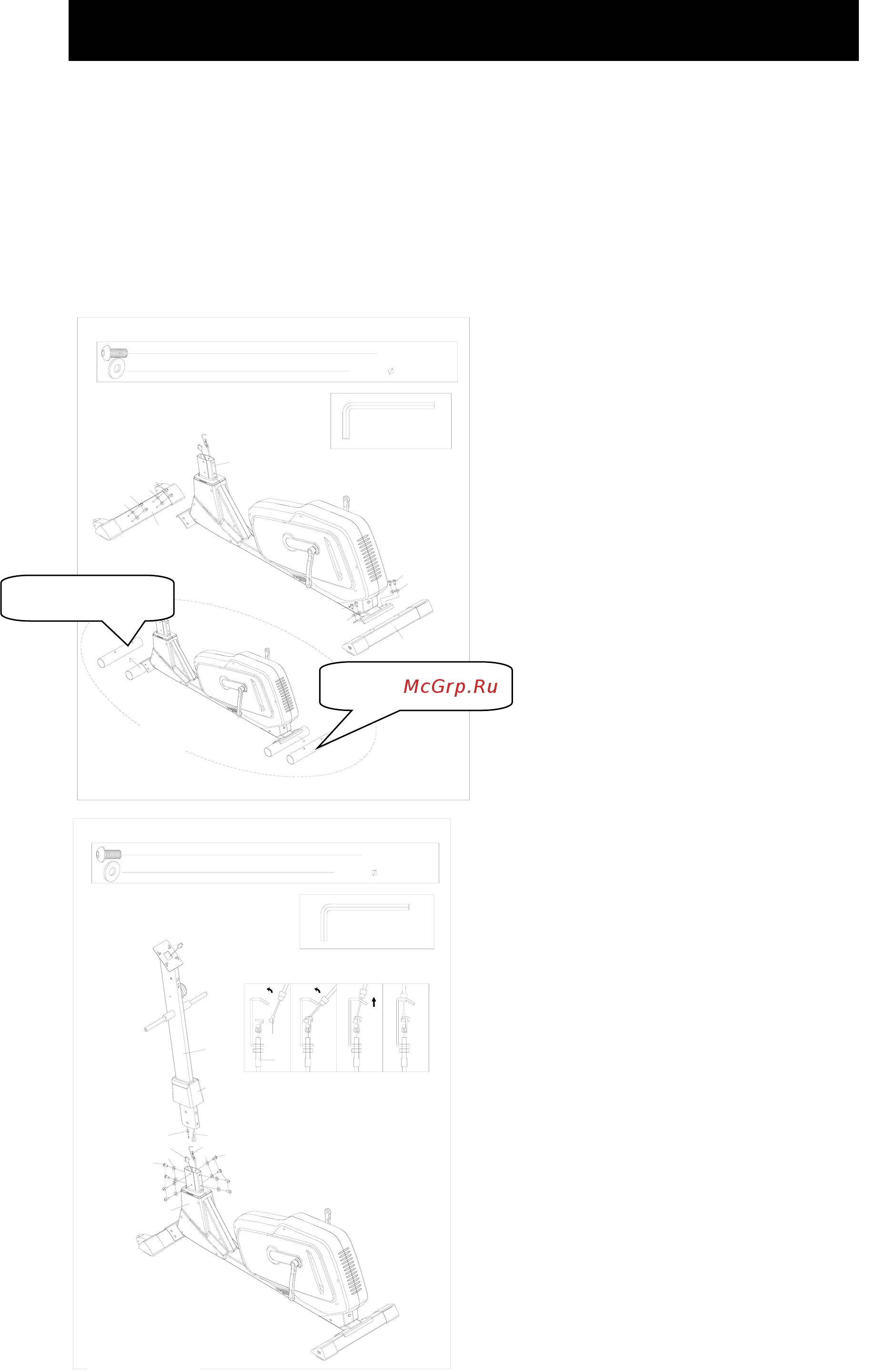

Рис.1:

Прикрепите передний стабилизатор

(42) и задний стабилизатор (45) к

основной раме (40) с помощью болта

(28) и шайбы (29).

Рис.1

Рис.2:

Наденьте маленький корпус (37) на

вертикальную стойку (36), затем

соедините провод сенсора (27) и

(38) и провод натяжения (33) и (39),

как показано на Рис.2, закрепите

стойку (36) на главной раме (40)

болтом (28) и дуговой шайбой (29).

Примечание: затяните болт (28),

дуговую шайбу (29) после шага 3.

Рис.2

Упаковочная трубка

Packing tube
