Unixfit SL-460 [5/12] Инструкция по сборке

- 4 -

M6x10

Втулка Φ16xΦ12

xΦ8x15x1

Держатель для бутылки

Шестигранный болт M8x45

Плоская шайба

34L/R

Педаль

По 1

Крестообразный винт

ПРИМЕЧАНИЕ:

Большинство перечисленных выше элементов упакованы отдельно, но некоторые из

них уже были предварительно установлены в определенных местах. В этих случаях

просто разберите и переустановите оборудование таким образом, как того требует

инструкция по сборке. Уделяйте внимание каждому этапу сборки и всем заранее

установленным деталям.

♦ Потратьте время на ознакомление с руководством и ознакомьтесь со всем

процессом сборки, прежде чем продолжить.

♦ Хотя этот продукт может быть собран одним человеком, мы рекомендуем

пригласить второго человека. Это особенно удобно при соединении

нескольких деталей или перемещении оборудования.

Подсказка: Всегда полезно предварительно подготовить элементы,

необходимые для каждого этапа сборки.

ИНСТРУКЦИЯ ПО СБОРКЕ

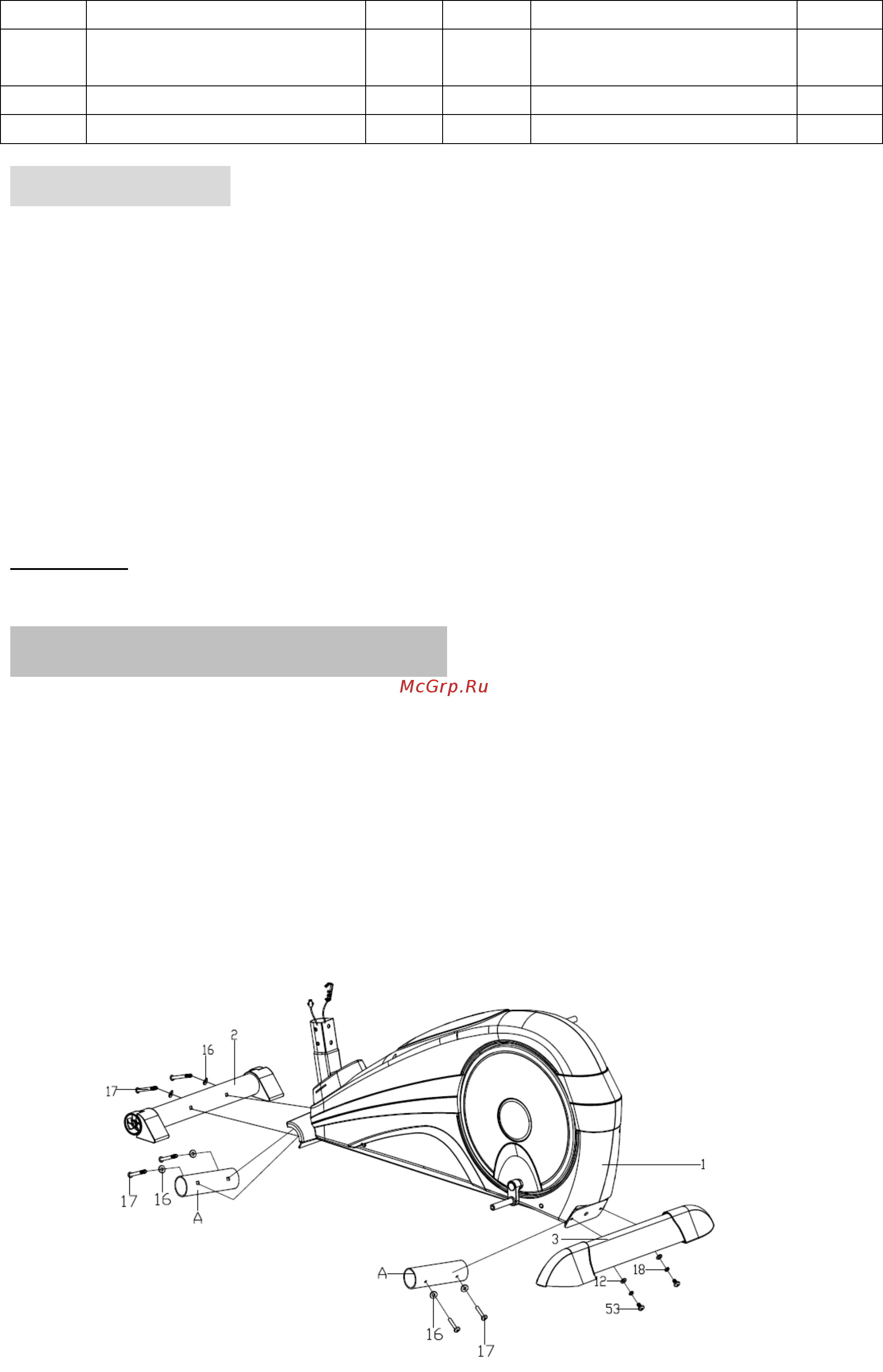

Шаг 01:

A: Достаньте стабилизаторы (A), универсальные болты (17) и дуговые шайбы (16) из

передней нижней (2) и задней нижней трубки (3).

B: Закрепите заднюю нижнюю трубку (3) на основной раме (1) с помощью винтов (53),

пружинных шайб (18) и плоских шайб (12).

C: Закрепите переднюю нижнюю трубку (2) на основной раме (1) с помощью

универсальных болтов (17) и дуговых шайб (16)
