12
1
1
2
3
4
5
6
11
10
12
9
8
1. Выход продуктов сгорания
2. Блок управления
3. Декоративная рама
4. Газовая горелка
5. Вход газа
6. Выход теплоносителя ( подача)

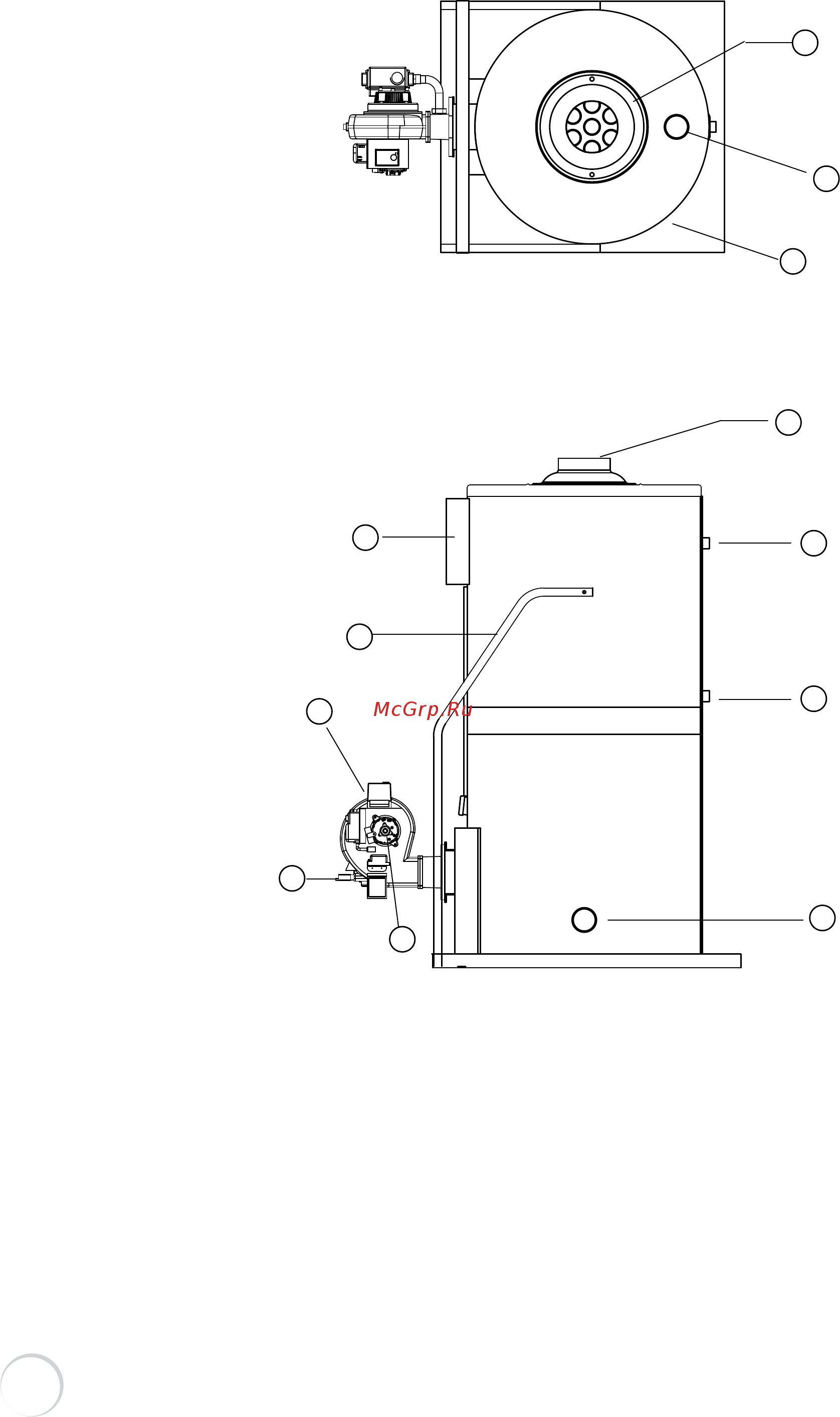

Рисунок 2. Устройство и назначение основных частей для котлов KSG-200
7. Смотровое окошко
8. Вход теплоносителя ( возврат)
9. Основание
10. Воздушная заслонка
11. Выход ГВС
12. Вход ГВС
