Kiturami TWIN ALPHA-13 [10/45] Проверка используемого газа
![Kiturami TWIN ALPHA-13 [10/45] Проверка используемого газа](/views2/1463583/page10/bga.png)
19
www.ikiturami.ru
18
KITURAMI делает мир теплее !
9. Требования безопасности перед началом эксплуатации8.2 Обозначение символов на дисплее
Необходимо
соблюдать
Проверка используемого газа
Обязательно проверьте соответствие подаваемого
газа указанному на правой стороне котла
природный газ (G20) / сжиженный газ (G30)
Проверка напряжения
Подключите котел к сети после проверки номинального
напряжения, которое должно соответствовать 220В
переменного тока частотой 50 Гц
Проверка газового крана
Проверьте открыт ли кран подачи газа.
Если прекратится подача газа, котел не будет
функционировать и отобразится диагностический код ошибки.
Внимание
Необходимо
соблюдать
Необходимо
соблюдать
Внимание
Внимание
1. Символ отображения режима работы “ПРИСУТСТВИЕ”.
2. Символ отображения индикации температуры воздуха.
3. Символ отображения индикации температуры теплоносителя.
4. Символ отображения текущей температуры воздуха/теплоносителя.
5. Символ отображения работы в режиме «Таймер».
6. Символ отображения работы котла.
7. Символ отображения работы котла не в режиме «Таймер».
8. Символ отображения заданной температуры.
9. Символ отображения индикации температуры воздуха.
10. Символ отображения индикации температуры теплоносителя.
11. Символ отображения режима работы «ДУШ».
12. Символ отображения режима работы «ОТСУТСТВИЕ».
13. Символ отображения режима работы «ТАЙМЕР».
14. Символ отображения текущего режима по температуре теплоносителя.
1
2
3
4
5
6
7
8
9
10
11
12
13
14

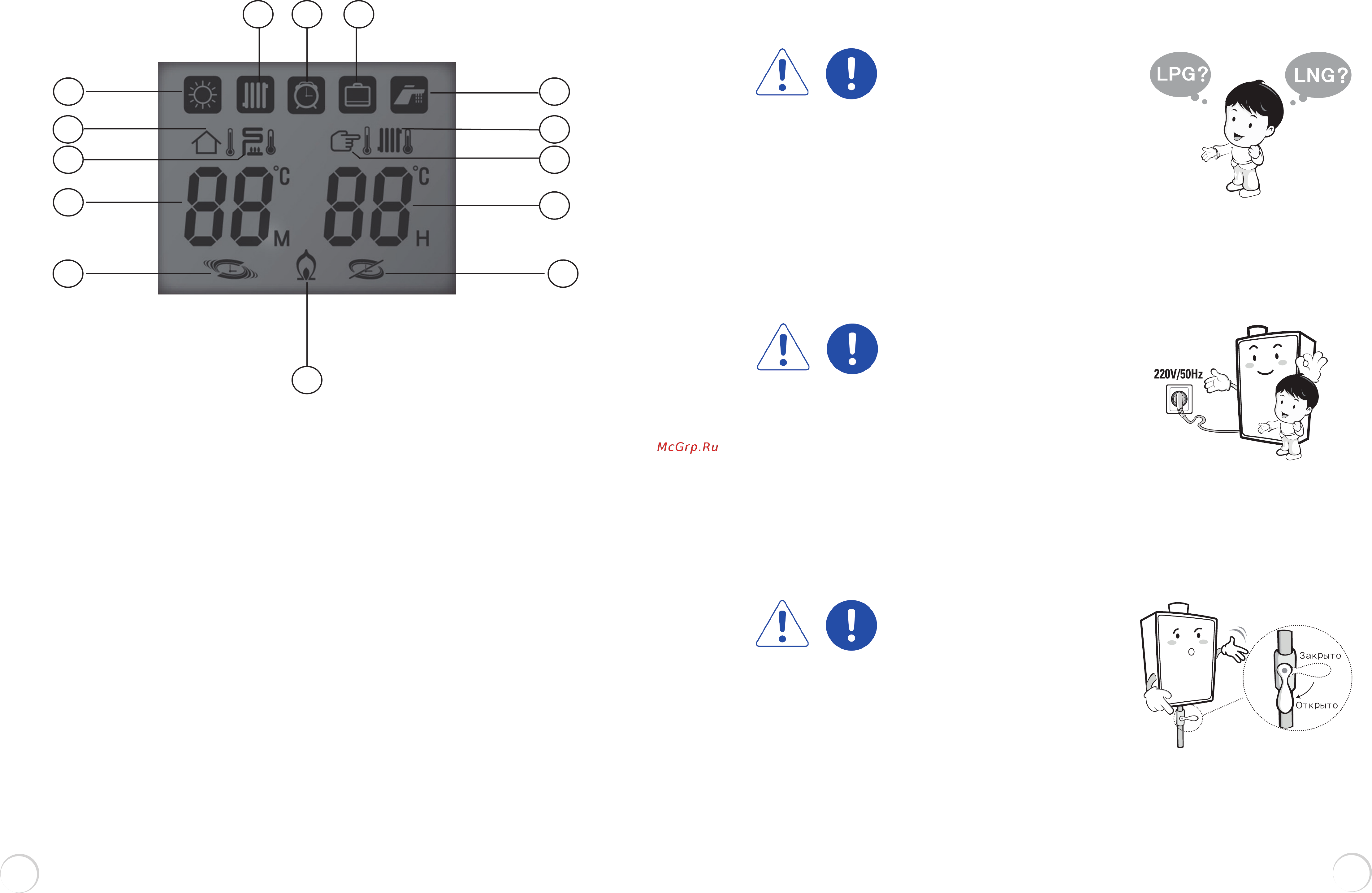

Рисунок 7. Обозначение символов на дисплее
