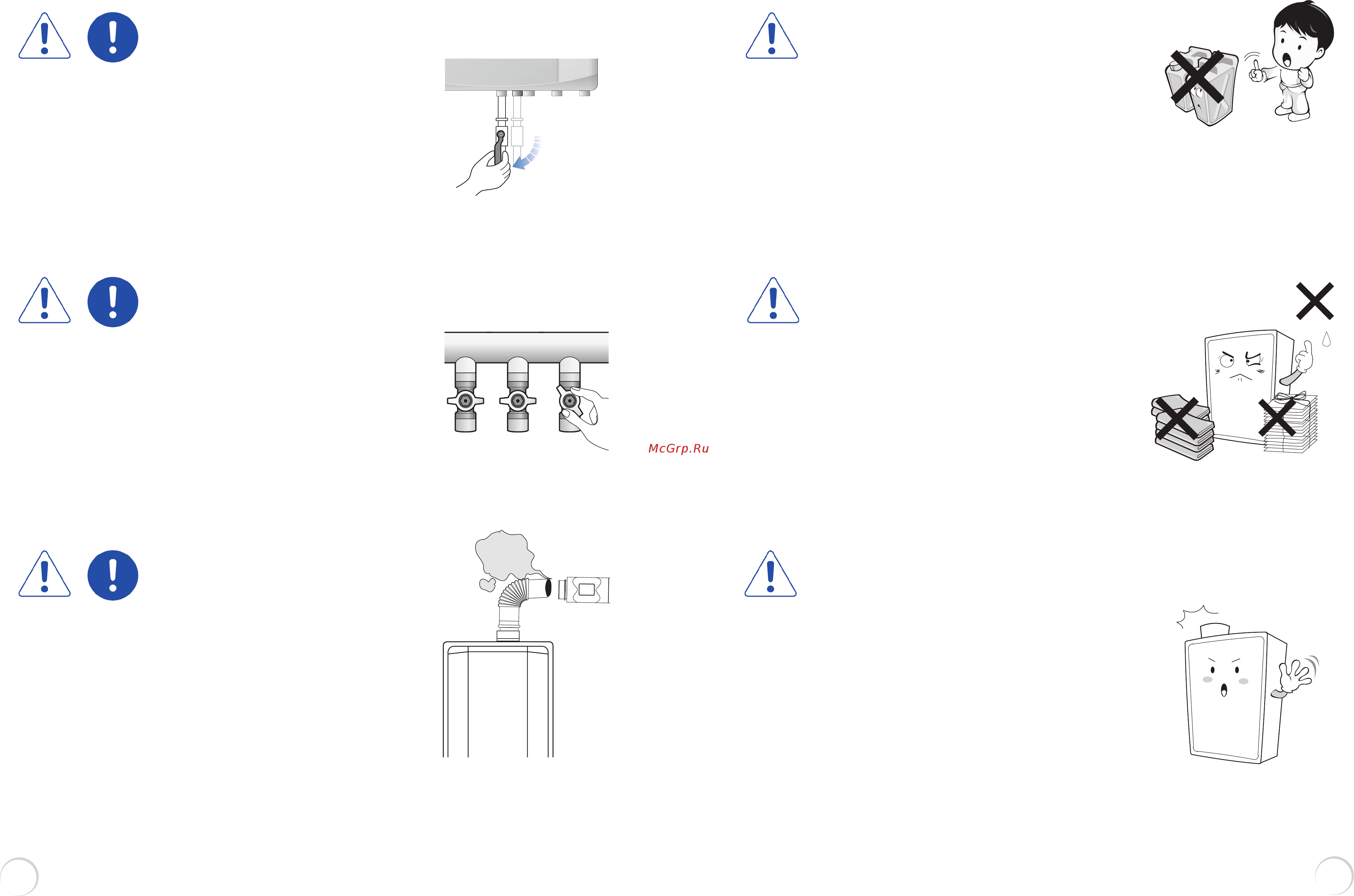

Kiturami TWIN ALPHA-13 [11/45] Не оставляйте воспламеняющиеся вещества в котельной
![Kiturami TWIN ALPHA-13 [11/45] Не оставляйте воспламеняющиеся вещества в котельной](/views2/1463583/page11/bgb.png)
21
www.ikiturami.ru
20
KITURAMI делает мир теплее !
Необходимо
соблюдать
Необходимо
соблюдать
Необходимо
соблюдать
Проверьте кран водоснабжения
Если в котле нет воды или уровень воды ниже допустимого
уровня, высветится код ошибки “95” и котел не будет
функционировать.
Необходимо проверять, чтобы запорный кран водоснабжения
был всегда открыт. Давление воды на входе подпиточной трубы
не должно превышать давление в контуре отопления и всегда
соответствовало рабочему диапазону, указанному в таблице
технических характеристик. Устанавливайте редукционный
клапан !
Проверьте, что один или более
распределительных клапанов
отопления открыты при
эксплуатации котла
Эксплуатация котла с закрытым распределительным клапаном
может вызвать пожар и повреждение котла ввиду перегрева.
всегда открыт.
Проверьте соединения дымовой трубы
Проверьте соединения элементов труб.
Эксплуатация котла без герметичного соединения труб дымохода
может привести к отравлению угарным газом из-за того, что
дымовые газы проникает в комнату.
Внимание
Внимание
Внимание
Не оставляйте воспламеняющиеся
вещества в котельной
Не оставляйте легко воспламеняющиеся вещества, такие как
балон с газом или канистру с бензином в котельной.
Наличие этих материалов может привести к пожару.
Воспламеняемые материалы: воспламеняющаяся жидкость с
точкой кипения 30°С или менее, такой как метан,
ацетилен, пропан, сульфид водорода, угольный газ, бензин,
ацетон, толуол и т.д.
Не оставляйте посторонние
предметы в котельной
Не оставляйте воспламеняемые материалы, такие как
газеты или бумага, а также не развешивайте
постиранное белье на дымоходе. Может возникнуть пожар.
Отключайте котел от сети
электропитания во время грозы, урагана
или длительного отсутствия
С целью предотвращения поломки котла отсоединяйте
котел от сети электропитания. В холодный сезон слейте воду из
котла и системы отопления.
Внимание
Внимание
Внимание
Запорный
кран подачи
воды
