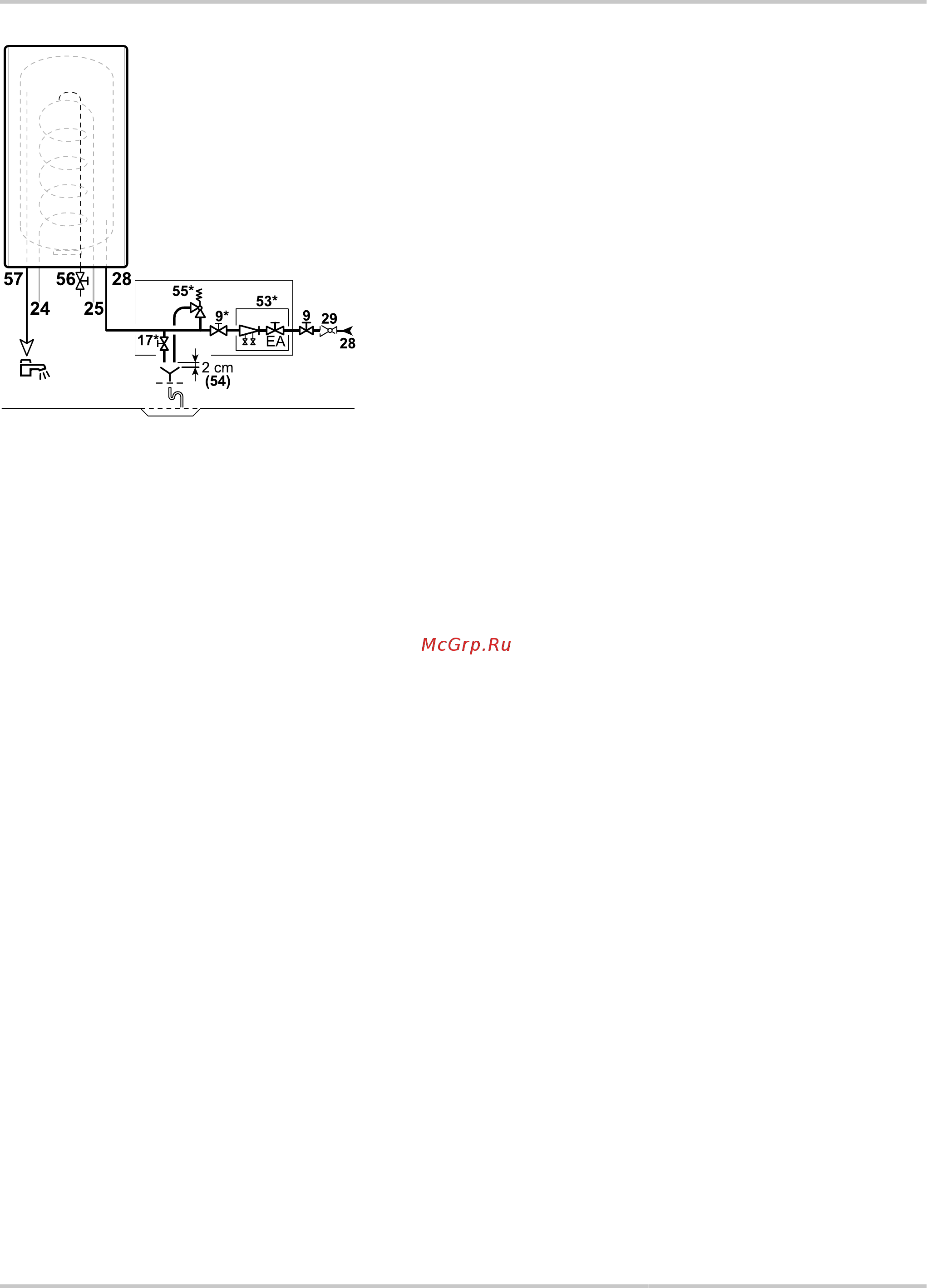

4.6 Гидравлическая схема установки
9
Запорные вентили
17
Сливной вентиль
24
Вход первичного контура (теплообменника)
водонагревателя горячей санитарно-технической
воды
25
Выход первичного контура
(теплообменника)водонагревателя горячей
санитарно-технической воды
28
Вход холодной санитарно-технической воды
29
Редуктор давления
53
Защитный набор тип ЕА (запорный вентиль +
обратный клапан)
54
Окончание отводящего трубопровода должно быть
свободным и видимым на 2-4 см выше сливной
воронки
55
Предохранительный клапан санитарной воды с
тарированной мембраной на 7 бар
56
Воздухоотводчик теплообменника
57
Выход горячей санитарно-технической воды
8953N029-C
BS60 4. Установка
18/09/2015 - 300022075-001-02
