4.7 Гидравлическое подключение
4.7.1. Гидравлическое подключение
первичного контура (контур
теплообменника)

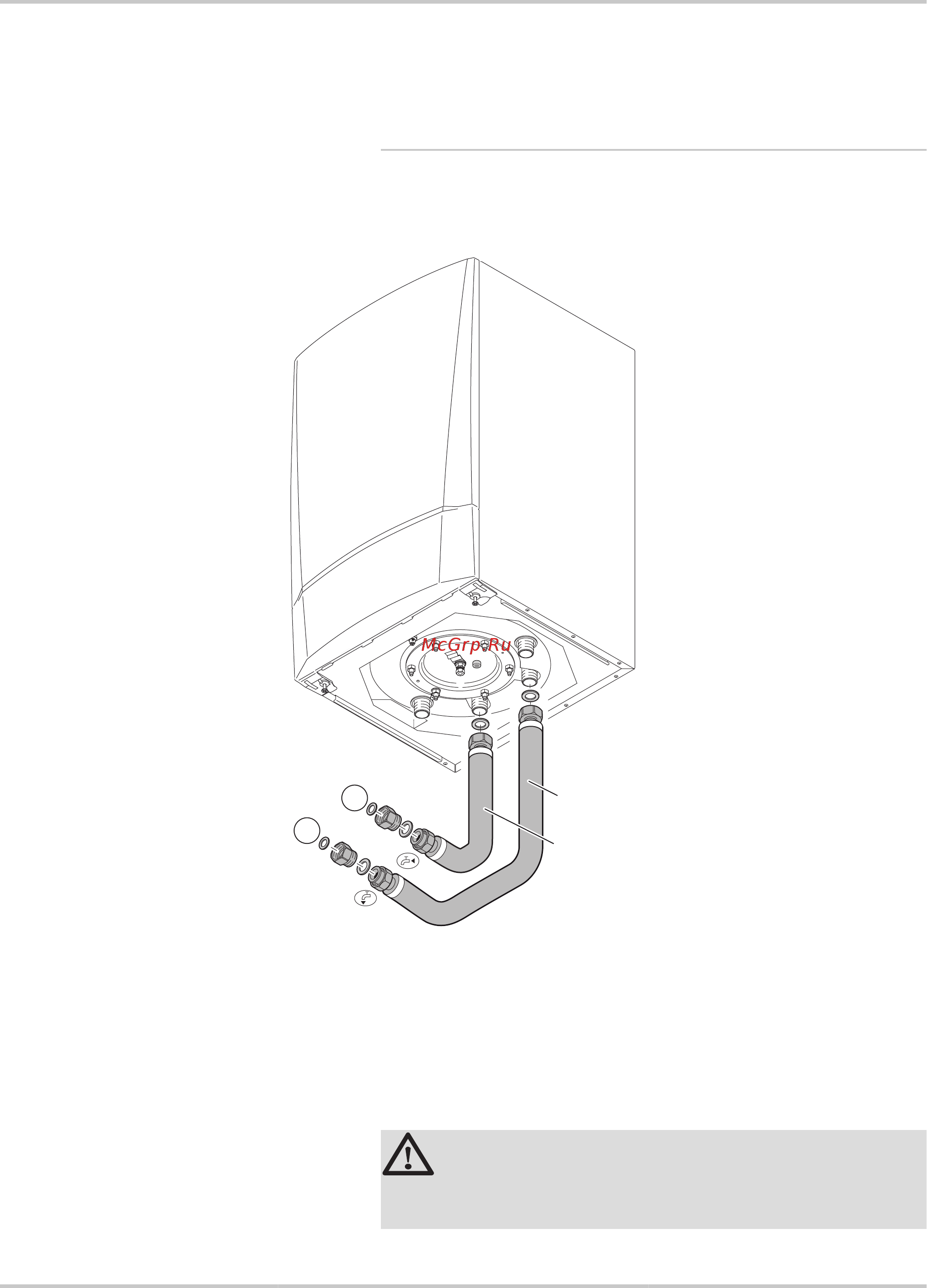

Использовать соединительный набор EA138 для подключения
водонагревателя к котлу :
C002613-E
700 mm
555 mm
1
2
1. Подсоединить при помощи гибкого трубопровода длиной
555 мм выход теплообменника водонагревателя на обратную
линию котла.
2. Подсоединить при помощи гибкого трубопровода длиной
700 мм вход теплообменника водонагревателя на подающую
линию котла
¼
См. инструкцию по установке и техническому
обслуживанию котла.
ВНИМАНИЕ
Подсоединить гибкие трубопроводы, установив
прокладки.
4. Установка BS60
17
18/09/2015 - 300022075-001-02
