4.3 Основные компоненты
1 Циркуляционный насос горячей санитарно-технической воды
2 Анод с наводимым током
3 Сливной кран горячей санитарно-технической воды G 1/2"
4 Теплообменник солнечной установки
5 Нижнее место для установки датчика температуры водонагре
вателя
6 Верхнее место для установки датчика температуры водонагре
вателя
7 Пластинчатый теплообменник
8 Воздухоотводчики
9 Бак
10 Теплоизоляция лючка
11 Клапан настройки режима отопления
4.4 Стандартная поставка
Поставка включает:
Один водонагреватель солнечной установки в сборе.
В комплект входит:
Два датчика температуры санитарно-технической воды.
Один кабель для анода с наводимым током
Один кабель питания для циркуляционного насоса
Разъемы
Разделитель приёмной гильзы для датчиков
Цветные самоклеющиеся ленты
Одна теплоизоляционная скорлупа.
Одна инструкция по установке, эксплуатации и техническому об
служиванию водонагревателя горячей санитарно-технической во
ды солнечной установки.
4.5 Аксессуары и дополнительное оборудование
Tab.8 Артикулы упаковок
Описание ед. поставки
Набор для подключения теплового насоса при вертикальной установке. ER610
Набор для подключения теплового насоса при боковой установке. ER611

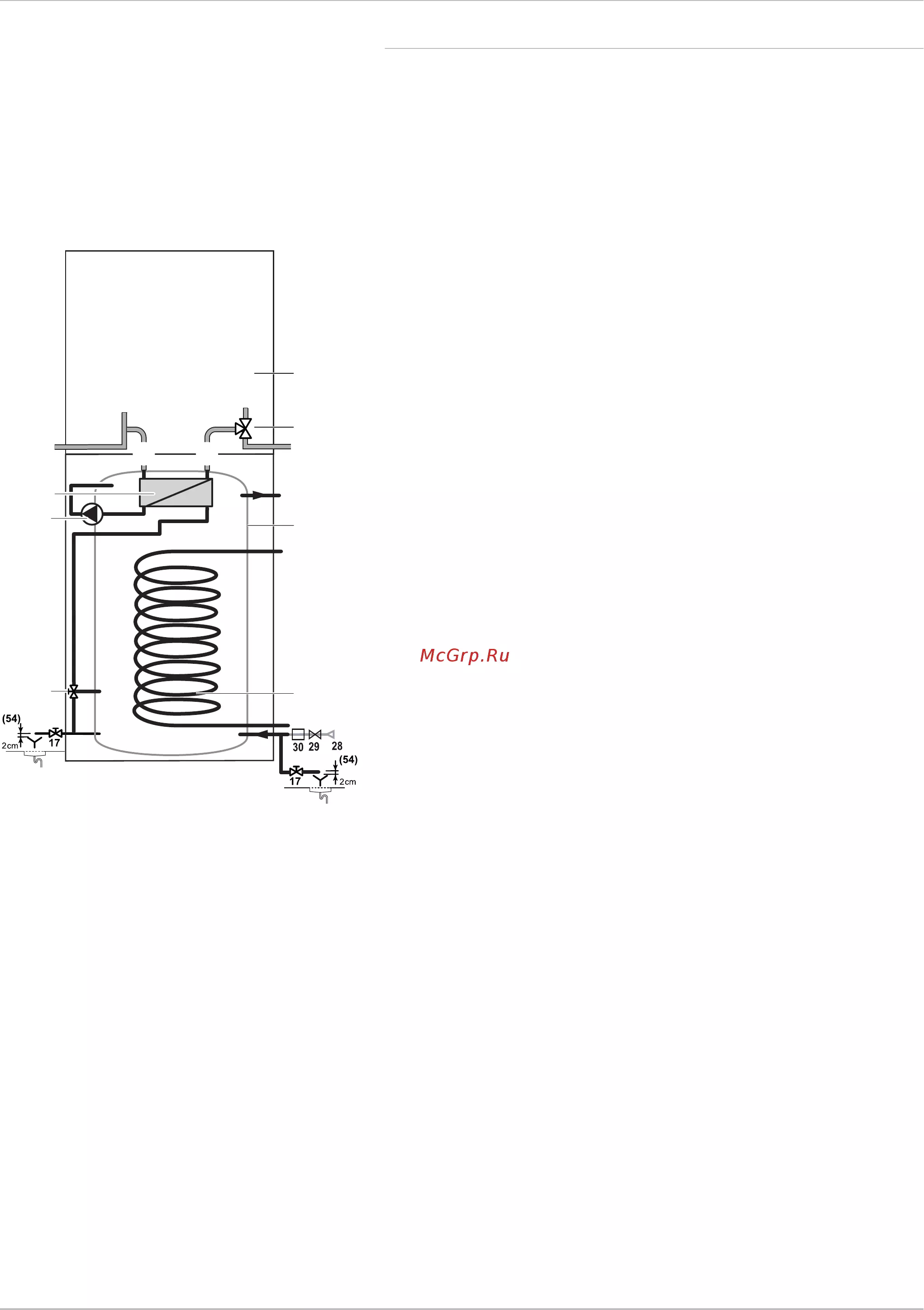

Рис.5 Водонагреватель солнечной уста
новки 200GSHL
MW-4000059-1
1
2
3
5
9
11
6
7
8
10
4
4 Описание оборудования
16 200GSHL 7628375 - v02 - 07072015
