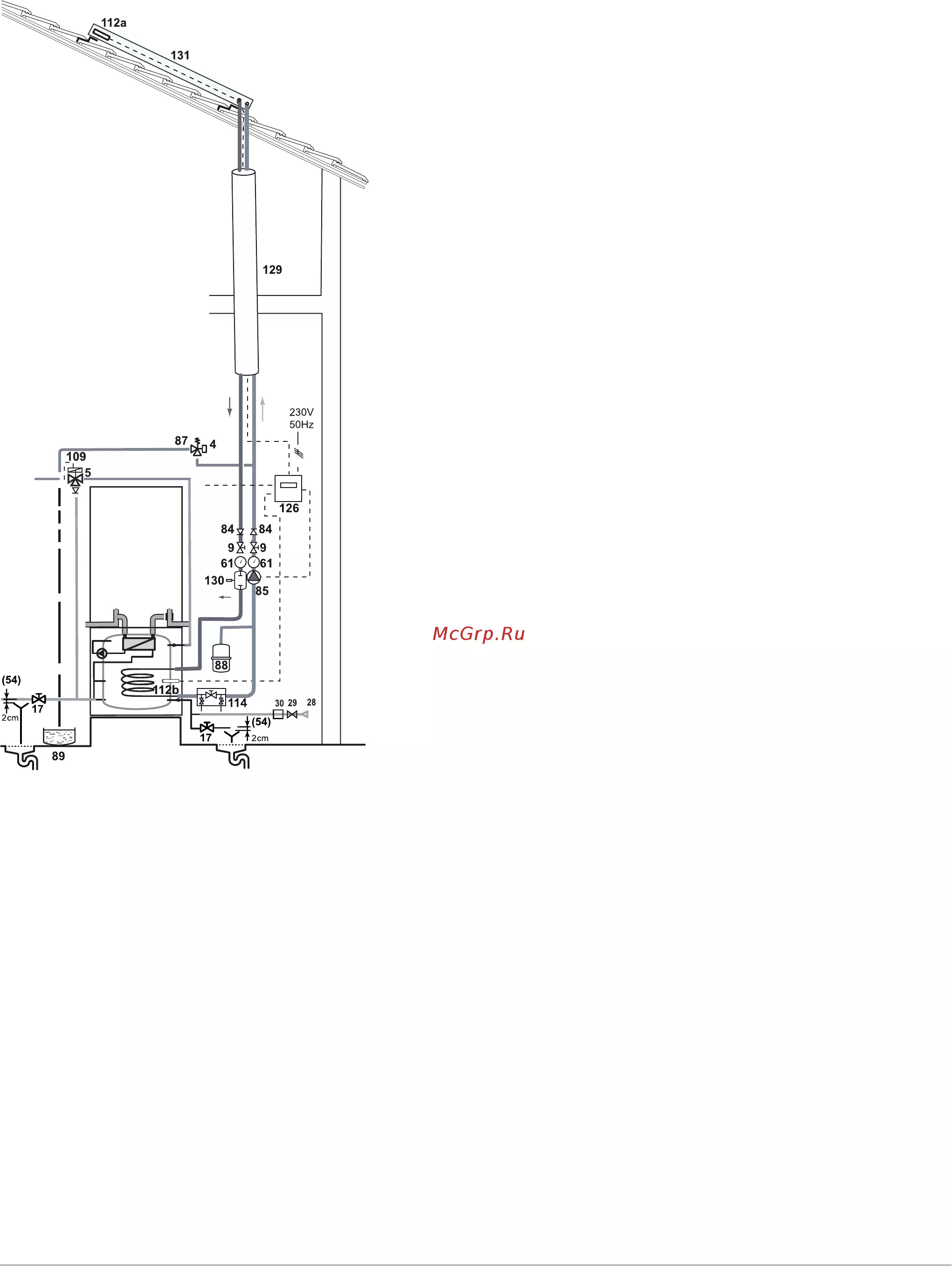

6 Схема гидравлических подключений
C Существующая установка
4 Манометр
5 Смесительный клапан
9 Запорный кран
17 Сливной кран
28 Вход холодной санитарно-технической воды
29 Редуктор давления
30 Группа безопасности, настроенная на 0,7 МПа (7 бар)
54 Окончание отводящего трубопровода должно быть свободным
и видимым на 2-4 см выше сливной воронки
61 Термометр
84 Запорный кран с разблокируемым обратным клапаном
85 Циркуляционный насос контура солнечных коллекторов
87 Мембранный предохранительный клапан для солнечных кол
лекторов
88 Расширительный бак солнечной установки
89 Контейнер для теплоносителя (чистая и пустая бочка с марки
ровкой с названием жидкости)
109 Термостатический смесительный клапан для горячей санитар
но-технической воды
112a Датчик солнечного коллектора
112b Датчик водонагревателя ГВС солнечной установки
114 Заполнить и опорожнить устройство для контура солнечных
коллекторов
126 Система регулирования солнечной установки
129 Duo-Tube
130 Ручной воздухоотделитель
131 Батарея плоских или трубчатых коллекторов
Рис.15 Схема подключения
MW-4000080-1
C
6 Схема гидравлических подключений
7628375 - v02 - 07072015 200GSHL 23
