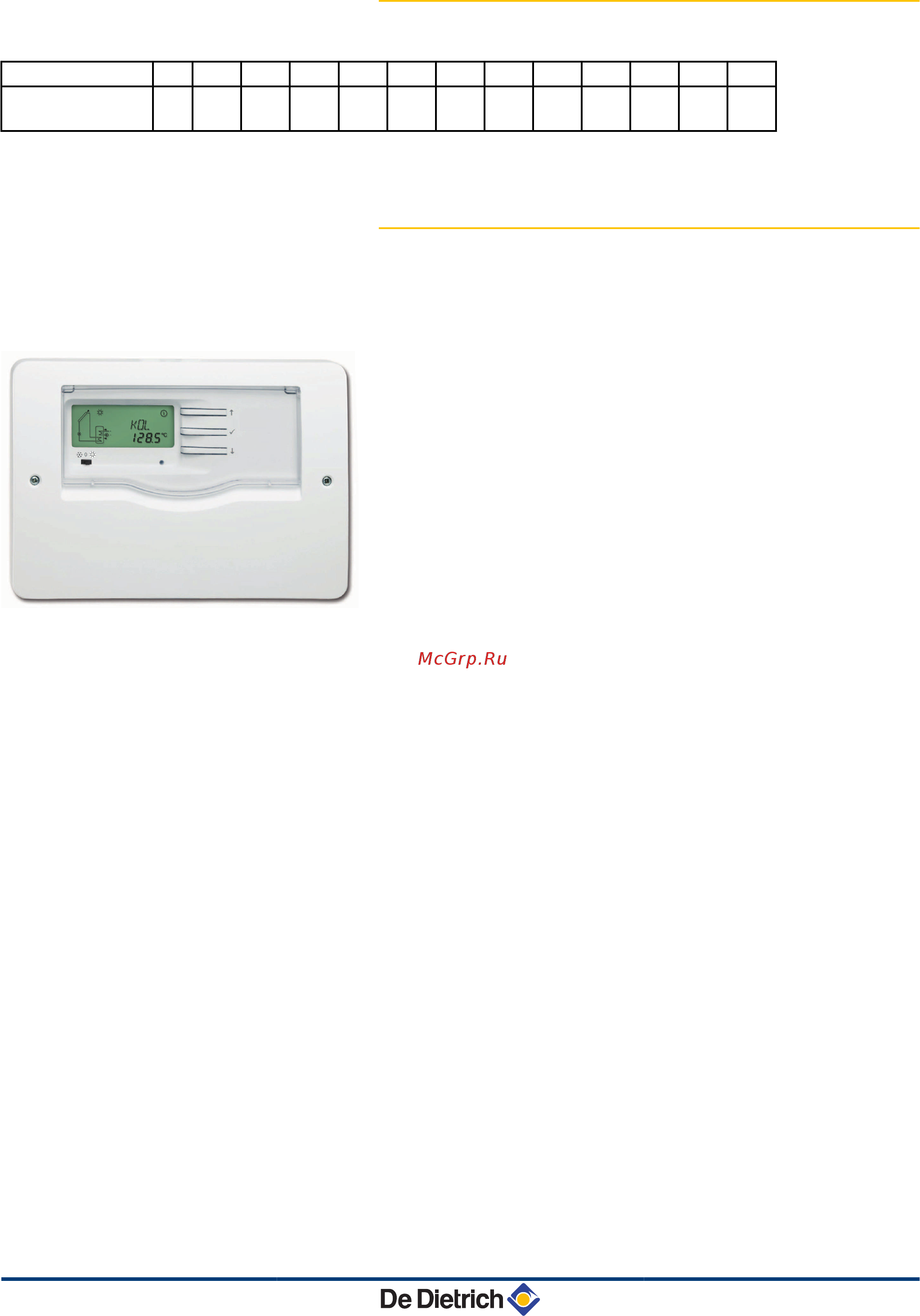

3.4.3. Характеристики датчиков
Температура, °C -10 0 10 20 30 40 50 60 70 80 90 100 110
Сопротивление, Ω
(Pt1000)
961 1000 1039 1078 1117 1155 1194 1232 1271 1309 1347 1385 1423
3.4.4. Система регулирования солнечной
установки
n
Характеристики
4 Коробка ABS
4 Класс защиты : IP 20 / EN 60529
4 Комнатная температура : 0...35 °C
4 Размеры : 144x208x43 мм
4 Дисплей : Буквенно-цифровой жидкокристаллический
дисплей
4 Управление : 3-кнопочное на передней части
4 Температура хранения : -20...+70 °C
4 Входы : 3 датчика(-ов) температуры Pt1000
4 Выход : 1 электромеханическое реле с перекидным контактом
и 2 реле мощности
4 Макс. сила тока : 4 А - 250 В
4 Электропитание : 210...240 В(AC) - 50...60 Гц
4 Потребление в дежурном режиме : 0.36 Вт
4 Общая коммутирующая способность : 4 (1) A (100...240)V
4 Коммутирующая способность электромеханического реле : 4
(1) A (100...240)V
4 Коммутирующая способность реле мощности : 14 (3) A
(100...240)V
n
Функции
4 Счётчик часов работы электрического нагревательного
элемента.
4 Счётчик часов работы циркуляционного насоса солнечной
установки.
4 Функция трубчатого солнечного коллектора.
4 Тепловой баланс.
4 Программируемый управляемый термостат.
4 3-позиционный переключатель.
L000612-A
3. Техническое описание
BSL 150...400 BESL 200...400
23
23/11/2015 - 300028681-06
