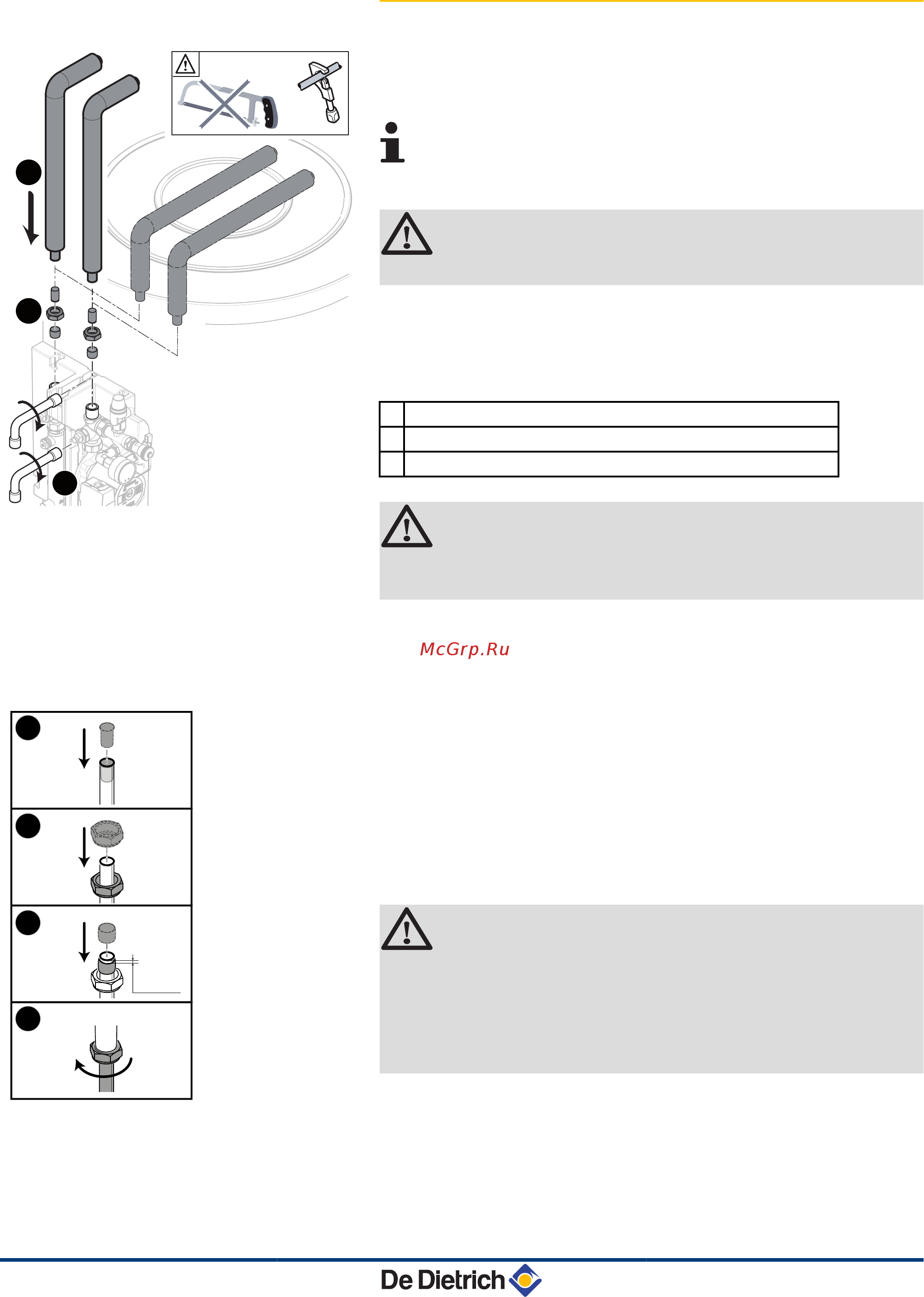

4.3.2. Установка подающей и обратной труб
контура солнечной установки
1. Выбрать вариант установки труб таким образом, чтобы они не
мешали снимать верхную крышку. Трубы поставляются в
пакете с инструкцией.
Установить трубы одним и тем же раструбом и в одном
и том же направлении.
2. В случае необходимости отрезать нужную длину труб.
ВНИМАНИЕ
Запрещено использовать ножовку по металлу.
3. Установить трубы на входы-выходы гидравлического модуля
солнечной установки
¼
"Подсоединение с компрессионном фитингом",
Страница 31.
A
Гильза, которая вставляется внутрь трубы
B
Обжимная гайка компрессионного фитинга
C
Компрессионный фитинг, который надевается на трубу
ВНИМАНИЕ
Установить трубы в раструбы для компрессионных
фитингов.
n
Подсоединение с компрессионном фитингом
1. Сначала установить втулку внутрь трубы.
2. Установить гайку.
3. Установить биконусы.
Следить за тем, чтобы между окончанием трубы и биконусом
было расстояние 3 мм.
4. Рукой затянуть гайку до упора. Затем, гаечным ключом на 1
полный оборот.
Рекомендуемый момент затяжки : 45 Н.м.
ВНИМАНИЕ
4 Установить трубы в раструбы для
компрессионных фитингов.
4 Вставить медную трубу и её компоненты (кольцо,
гайка, биконус) как можно дальше в фитинг
гидравлического модуля солнечной установки.
MW-2000003-01
3
1
2
L000729-B
3mm
1
2
3
4
4. Установка BSL 150...400 BESL 200...400
31
23/11/2015 - 300028681-06
