<CRD4427-B> <88>

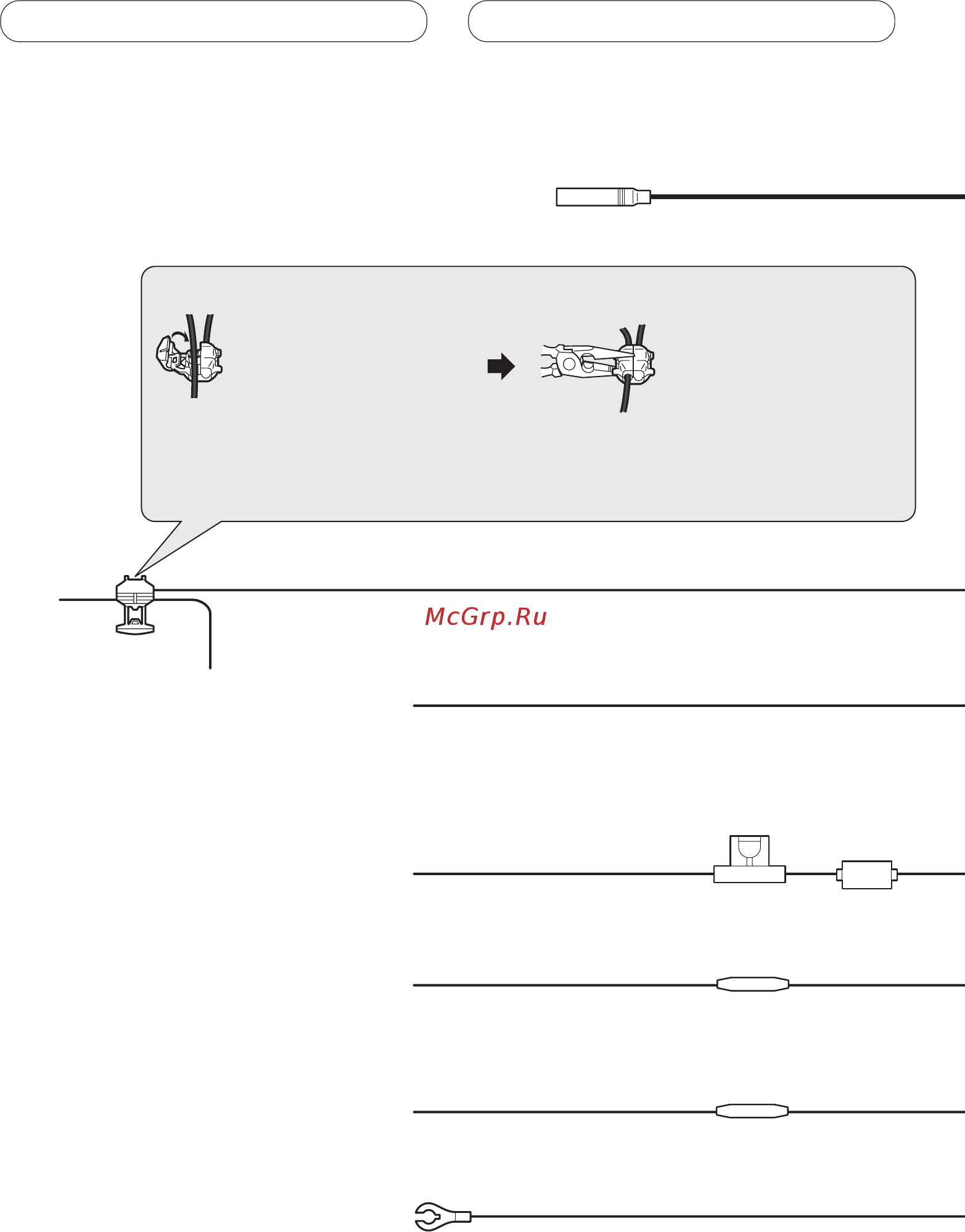

Диаграмма подключения шнура питания
Желтый/черный (MUTE)
Если Вы используете оборудование с Mute функцией,
прикрепите этот провод к проводу Audio Mute на том
оборудовании. Если нет, держите провод Audio Mute
свободным от любых соединений.
Желтый/черный (DOOR MUTE)
Подключите к проводу, который определяет
открытие двери. Обычно подключается к
проводу потолочной контрольной лампочки.
Гнездо антенны
Высокий/Средний/Низкий/выход
Низкочастотного динамика
20 cм 1,5 м
15 cм
Желтый (+ Батарея)
Подключите к клемме
постоянно подающей 12 В.
Красный (ACC)
Подключите к клемме,
контролируемой замком
зажигания (12 В пост. ток).
Оранжевый/белый (ILL)
Подключить к клемме
выключателя освещения.
Черный (заземление на массу)
Подключите к чистому, неокрашенному
металлическому участку.
Плавкий
предохранитель
(7,5A)
Предохранител
ьный резистор
Синий/белый (SYSTEM REMOTE
CONTROL)
Подключите к клемме системы
контроля усилителя мощности или к
клемме управления реле
автомобильной антенны (макс. 300 мА
12 В пост.ток).
Разъем для подключения IP-BUS (голубой)
Данное устройство
Дистанционный монтажный вход
Адаптер жестко смонтированного
дистанционного управления может быть
подключен (продается отдельно).
USB кабель
Подключите к отдельно
продаваемому USB устройству.
Гнездо входа USB
Метод подключения
2. Крепко зажмите с
помощью остроносых
плоскогубцев.
1. Зажмите провод.
Примечание:
• Положение выключателя стояночного тормоза зависит от модели
автомобиля. По деталям проконсультируйтесь в Руководстве пользователя
автомобиля или у дилера.
Предохранител
ьный резистор
Предохранител
ьный резистор
Управляющий
провод плафона
Подключение устройств
4
