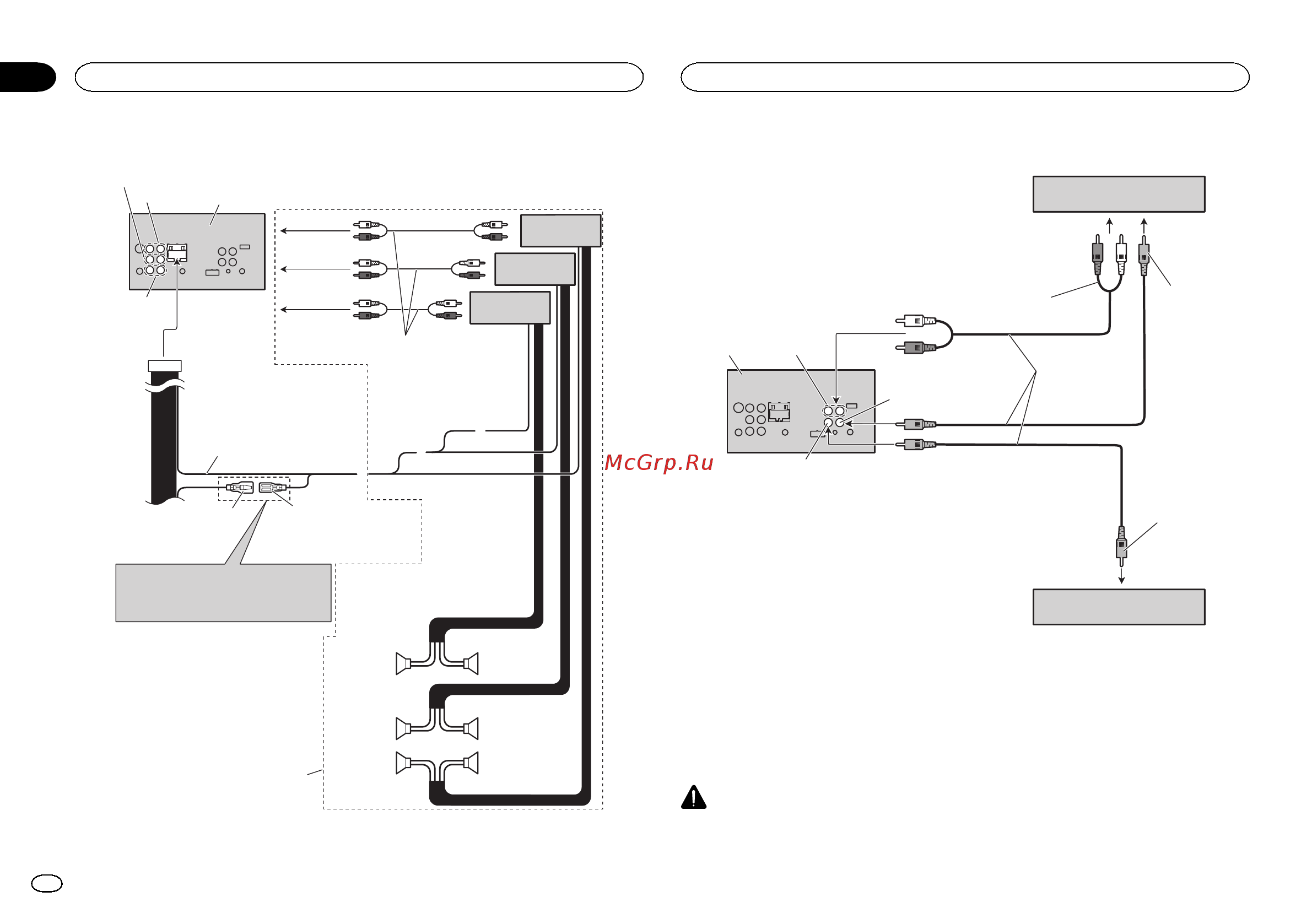

Conexión a un amplificador de potencia com prado por separado
Azul/blanco
Conecte al terminal de
control de sistema del
amplificador de potencia
(máx. 300 mA 12 V cc).
Azul/blanco (6*)
Conecte al terminal de
control de relé de antena
automática (máx. 300 mA
12 V cc).
La posición de las patillas del conector ISO será
diferente según el tipo de vehículo. Conectar 5*
y 6* cuando la Patilla 5 es del tipo control de
antena. En otro tipo de vehículo, no se deben
conectar nunca 5* y 6*.
Azul/blanco (5*)
Conecte los cables RCA
(vendidos separadamente)
Altavoz
delantero
Altavoz
delantero
Realice estas conexiones cuando
utilice el amplificador opcional.
Control remoto de sistema
Altavoz
trasero
Altavoz
trasero
Izquierda Derecha
Amplificador de potencia
(vendido separadamente)
A la salida
trasera
A la salida
delantera
A salida de altavoz
de subgraves
Este producto
Salida trasera
Salida delantera
Salida de altavoz
de subgraves
Amplificador de potencia
(vendido separadamente)
Amplificador de potencia
(vendido separadamente)
Altavoz de
subgraves
Altavoz de
subgraves
Conexión con el componente de vídeo externo y el display
Componente de vídeo externo
(vendido separadamente)
Entrada de
audio
(R IN, L IN)
Pantalla con tomas de entrada RCA
(vendida separadamente)
A la entrada de vídeo
A la salida de vídeo
A las salidas de audio
Este producto
Cable RCA
(vendido
separadamente)
Salida de monitor posterior
(V OUT)
Entrada de vídeo (V IN)
! Es necesario cambiar AV Input en el menú
del sistema al conectar el componente de
vídeo externo.
La salida de vídeo posterior de este producto
sirve para conectar un display que permita a los
pasajeros de los asientos traseros ver un DVD,
etc.
ADVERTENCIA
! No instale jamás un display trasero en una ubi-
cación que sea visible para el conductor mien-
tras el vehículo está en marcha.
Conexión de las unidades
22
Sección
Conexión de las unidades
Es
01
<CRD4653-A/N>22
