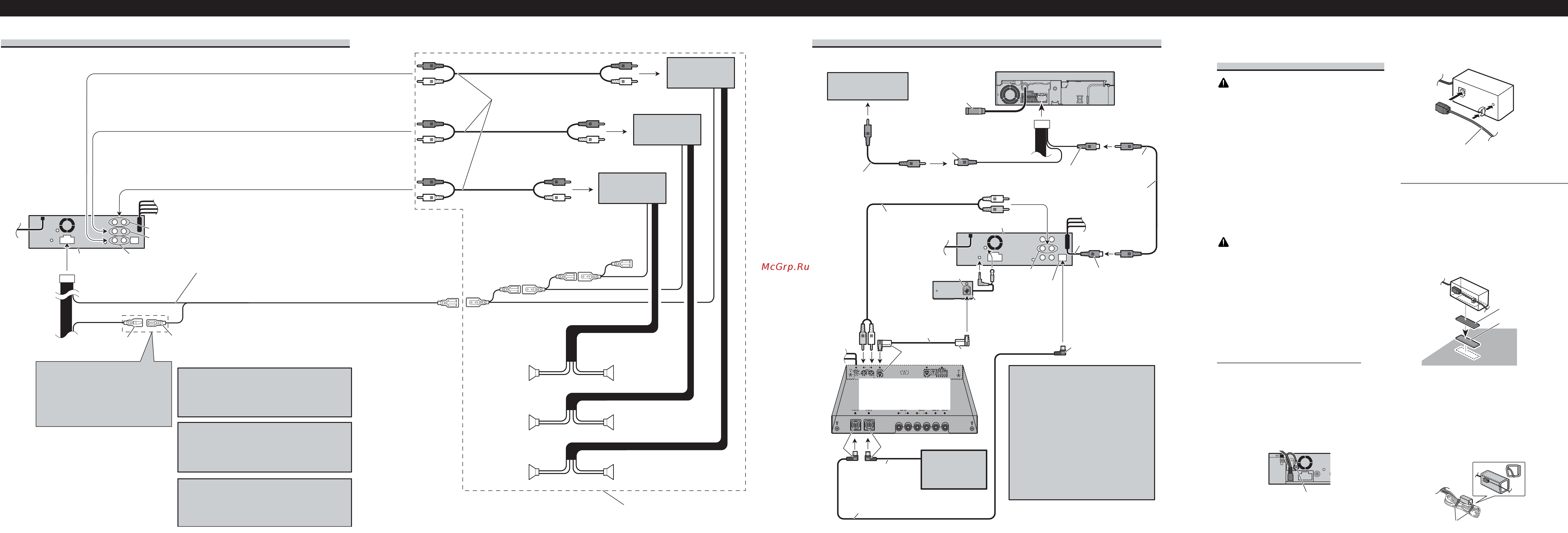

Подключение устройств РУССКИЙ Соединение с усилителем мощности который продается отдельно Подсоединение и монтаж соединительной коробки оптического кабеля Подключение многоканального процессора Усилитель мощности продается отдельно А ВНИМАНИЕ Камера заднего вида Соедините с кабелями RCA продаются отдельно ___________ Не используется К выходу видео Усилитель мощности продается отдельно Экран аудио видео системы например AVX 7600 продается отдельно Видеовход 2 VIDEO 2 ВАСК CAMERA INPUT 1 5 м Усилитель мощности продается отдельно Данное устройство Видеовход VIDEO INPUT Кабель RCA продается отдельно Кабель RCA поставляется Кабель RCA поставляется с многоканал ьным процессором Передний выход Задний выход Выход низкочастотного динамика Синий белый Подключите к клемме системы контроля усилителя мощности макс 300 мА 12 В пост ток Синий белый 6 Расположение штырей ISO разъема может быть различным в зависимости от типа автомобиля Соедините 6 и 7 когда штырь 5 это штырь типа управления антенны В других типах автомобилей никогда не соединяйте 6 и 7 Синий белый 7 Подключите к клемме управления реле автомобильной антенны макс 300 мА 12 В пост ток При подключении к данному устройству продающегося отдельно многоканального процессора DEQ P6600 не подключайте ничего к проводам динамиков и дистанционному управлению системы голубой белый провод Примечание Измените исходные настройки данного устройства обратитесь к Руководству по эксплуатации Низкочастотный динамик данного устройства обеспечивает монофонический выходной сигнал 5 см Голубой Левый Оптический кабель поставляется с многоканальным процессором Передний динамик Передний динамик Многоканальный процессор DEQ P6600 продается отдельно Задний динамик В В Низкочастотный динамик Выполните данные подключения когда используется усилитель который не входит в состав обязательного оборудования Соединительная коробка оптического кабеля поставляется с многоканальным процессором Черный Черный Голубой Низкочастотный динамик Видеовыход VIDEO OUTPUT Голубой Правый Голубой Задний динамик Примечание Если Вы подключаете многоканальный процессор к этому устройству то усилитель мощности продаваемый отдельно должен быть подключен к данному многоканальному процессору Данное устройство Черный Система дистанционного управления 2 Подсоедините оптический кабель к соединительной коробке оптического кабеля Кабель IP BUS Многодисковый проигрыватель продается отдельно Кабель IP BUS поставляется с многоканальным процессором Избегайте установки данного устройства в местах где работа устройств безопасности таких как подушки безопасности будет затруднена данным устройством В противном случае существует опасность несчастного случая со смертельным исходом Избегайте установки данного устройства в местах где работа тормоза может быть затруднена В противном случае может произойти дорожно транспортное происшествие Надежно зафиксируйте данное устройство с помощью крючкового и петельного зажима или стопорной гайки Если данное устройство слабо закреплено это нарушит стабильность движения что может стать результатом дорожно транспортного происшествия А ПРЕДУПРЕЖДЕНИЕ Монтируйте данное устройство используя только поставляемые с ним детали Если используются другие детали данное устройство может быть повреждено или может демонтироваться самостоятельно что приведет к аварии или другим проблемам Не устанавливайте данное устройство вблизи двери где вероятней всего дождевая вода будет заливаться в устройство Попадание воды в устройство может стать причиной задымления или пожара Оптический кабель Монтаж соединительной коробки оптического кабеля Когда монтируете соединительную коробку оптического кабеля с помощью крючкового и петельного зажима Установите соединительную коробку оптического кабеля используя крючковой и петельный зажим на просторное место консольной коробки Крючковой зажим Петельный зажим Соединение оптического кабеля Если экран аудио видео системы например А УХ 7600 объединен с данным устройством подключите камеру заднего вида к экрану аудио видео системы Для деталей относительно методов подключения обратитесь к технической инструкции экрана аудио видео системы Если экран аудио видео системы не объединен с данным устройством подключите камеру заднего вида к видеовходу данного устройства Для деталей относительно методов подключения обратитесь к Когда подключаетесь в камере заднего вида 1 Подсоединение оптического кабеля и провода заземления к главному устройству Подсоедините оптический кабель так чтобы он не высовывался из устройства как показано на рисунке Прикрепите провод заземления к выступу на задней стороне устройства Когда монтируете соединительную коробку оптического кабеля с замковой связью Оберните оптический кабель и соединительную коробку защитной лентой и скрепите со шнуром питания используя замковую связь Оберните защитной лентой Винт Скрепите замковой связью
