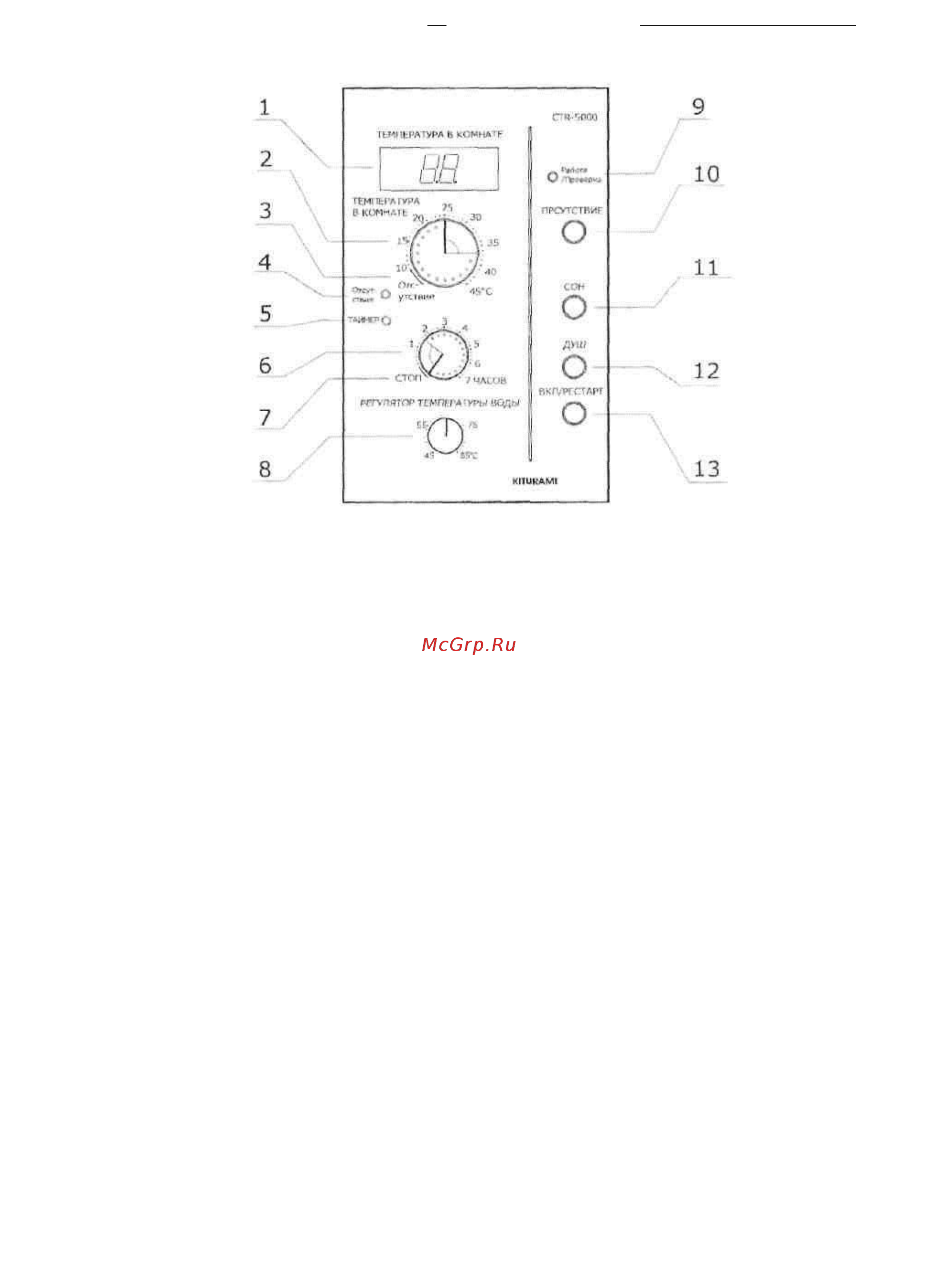

Рис- 12

Элементы прибора, предназначенные для настр ойки и включения/выключения функций:

- регу лятор « ТЕМПЕРАТУРА В КОМНАТЕ» (Поз.2; рис. 12);

- отметка на шкале регулятора « ТЕМПЕРА ТУРА В КОМНАТЕ» - « ОТСУТСТВИЕ» (Поз.З; рис. 12);

регу лятор « ТА ЙМЕР» (Поз.6; рис. 12);

отметка на шкале регулятора « ТАЙМЕР» - « СТОП» (Поз.7; рис. 12);

- регу лятор « ТЕМПЕРАТУРА ВОДЫ» (Поз.8; рис. 12);

- кнопка « ПРИСУТСТВИЕ» (Поз.10; рис. 12); кнопка

« СОН» (Поз.11; рис. 12); кнопка « ДУШ» (Поз.12;

рис. 12);

- кнопка « ВКЛ/РЕСТАРТ» (Поз.13; рис. 12).

Элементы, отр аж ающие работу функций на приборе :

дисплей (Поз.1; рис. 12);

- светодиод « ОТСУТСТВИЕ» (Поз.4; рис. 12);

светодиод « ТА ЙМЕР» (Поз.5; рис. 12);

- светодиод « РАБОТА/ПРОВЕРКА» (Поз.9; рис. 12); под светка

кнопки « ПРИСУТСТВИЕ» (Поз.10; рис. 12); подсветка кнопки

« СОН» (Поз.11; рис. 12); подсветка кнопки « ДУШ» (Поз.12;

рис. 12).

Элементы программирования прибора:

корректировка численного значения показателя теку щей температу ры в помещении; предварительная

установка параметра температу ры горячей воды с функцией « ДУШ» ; предварительная у становка

диапазона времени работы фу нкции « РАБОТА /ПРОВЕРКА» , которая обслуживает работу функции

« ТА ЙМЕР» ; информирование о текущей температу ре теплоносителя в котле; информирование о кодах

самодиагностики аварийных остановок котла.

ЭЛЕМЕНТЫ ПРИБОРА ОБЩЕГО НАЗНАЧЕНИЯ

Кнопка "ВКЛ/РЕСТАРТ" (Рис. 12; поз.13). Элемент прибора, предназначенный для включения

(выключения) прибора CTR-5000 и котла.

Включение (выключение) прибора CTR-5000 и котла выполняется кратким нажатием на эту кнопку. О

включении прибора и котла информиру ют: дисплей, светодиоды, подсветка кнопок.
