__________________________________________ 1 5 ___________________ У П Р А В Л Е Н И Е Р А Б О Т О Й К О Т Л А

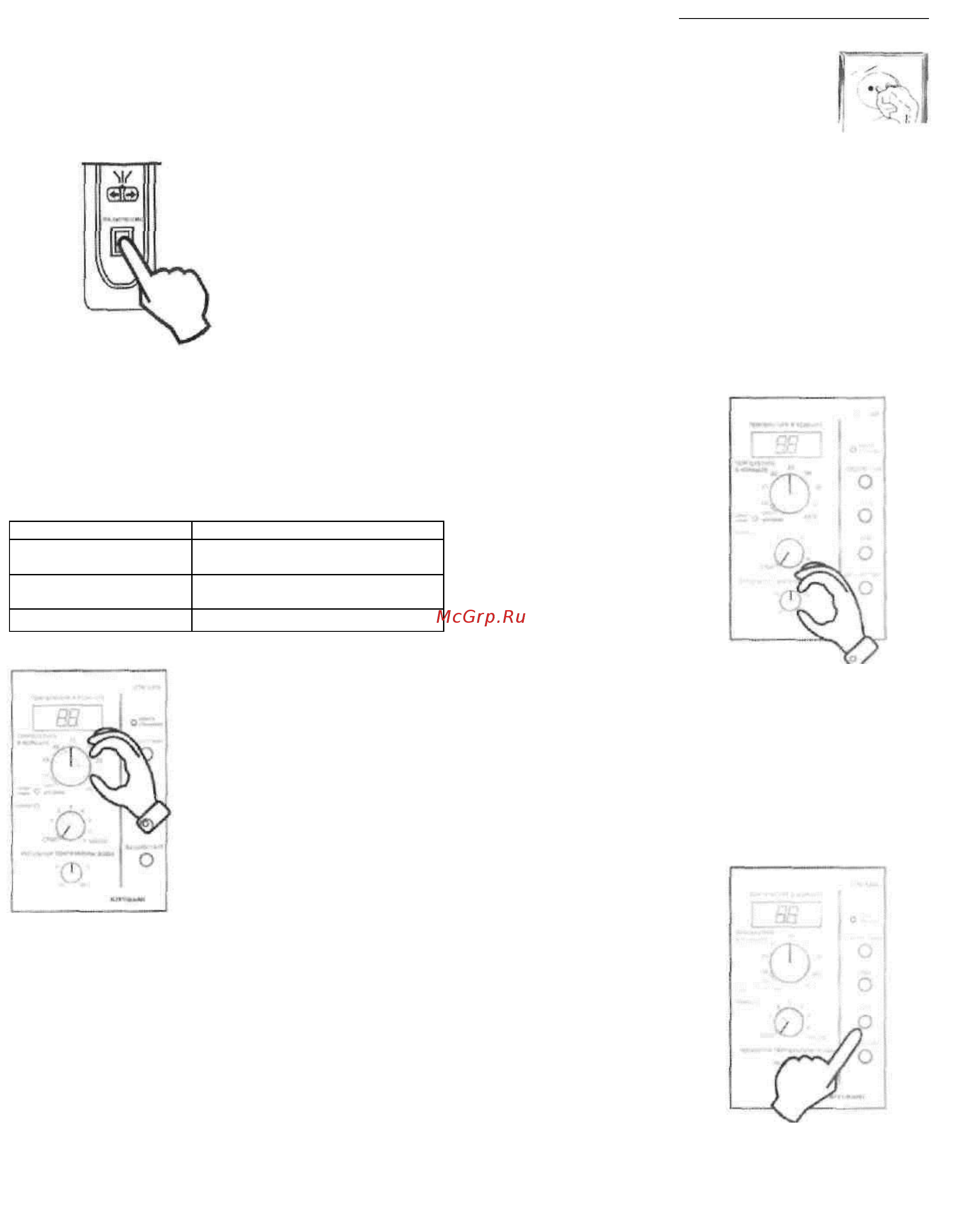

БЫСТРЫЙ ПУСК КОТЛА
1. Подать электр опитание на котел.
1.1. Электропитание котла осу ществляется включением электровилки котла в розетку
электросети 220V / 50Hz. (Рис. 16.1.)
2.Включить блок управления.
2.1.Блок управления расположен на котле. (Рис. 16.2.) V--,
2.2.Светится индикация «ВЫКЛЮЧА ТЕЛЬ» , когда блок
управления включен.
Рис. 16.1.
3.Управление работой котла.
3.1.Настройка и управление работой котла выполняется на комнатном
терморегуляторе CTR-5000, который у становлен в обогреваемой комнате.
3.2.При выполнении быстрого пу ска, регулятор « ТАЙМЕР» должен находится
напротив сплошной линии и надписи « СТОП» .
Рис. 16.2.
4. Установить регулятором «ТЕМПЕРАТУРА ВОДЫ» значение
теплоносителя. (Рис. 16.3.)
4.1.Рекоменду ется температу ру теплоносителя выбирать по таблице 2.
таблица 2.
сезон
температу ра воды
поздняя весна,
ранняя осень
или
55°С
ранняя весна,
поздняя осень
или
70°С
зима
85°С
5.Установить регулятором «ТЕМПЕРАТУРА В
КОМНАТЕ» ж елаемое значение обогреваемой
температуры на отапливаемом объекте. (Рис. 16.4.) Рис.16.3.
6.Краткое наж атие кнопки «ВКЛ/РЕСТАРТ».
6.1. Котел работает в режиме отопления с функцией « Присутствие» .
7.Информация на комнатном терморегуляторе о работе котла.
7.1. Проверить, на комнатном терморегу ляторе CTR-5000 должны светиться и информировать о
работе котла следующие элементы: - подсветка кнопки «Присутствие» , светится и
информиру ет о работе котла с функцией « Присутствие» ;
светодиод желтого цвета « Работа/Проверка» , светится
и информиру ет о работе горелки и/или
циркуляционного насоса;
- дисплей;
8. Кнопка «ДУШ». (Рис. 16.5.)
8.1. Краткое нажатие на кнопку « ДУШ» , если требуется большой расход горячей воды.
8.2. Светится индикация « ДУШ» , когда эта функция включена.
8.3. Через 2,5 часа котел автоматически переключится на режим отопления с функцией
« ПРИСУТСТВИЕ» .
Примечан ие. Когда котел работает в режиме горячего водоснабжения и надо переключиться на режим
отопления, необходимо нажать на кнопку «Т ЕМПЕРАТ УРА В КОМН АТЕ» .
ВНИМАНИ Е. Полное описан ие всех фу нкционал ьных режимов раб оты котла изложено в разделах "Включение котла" и "Задание режим ов
работы котла".
