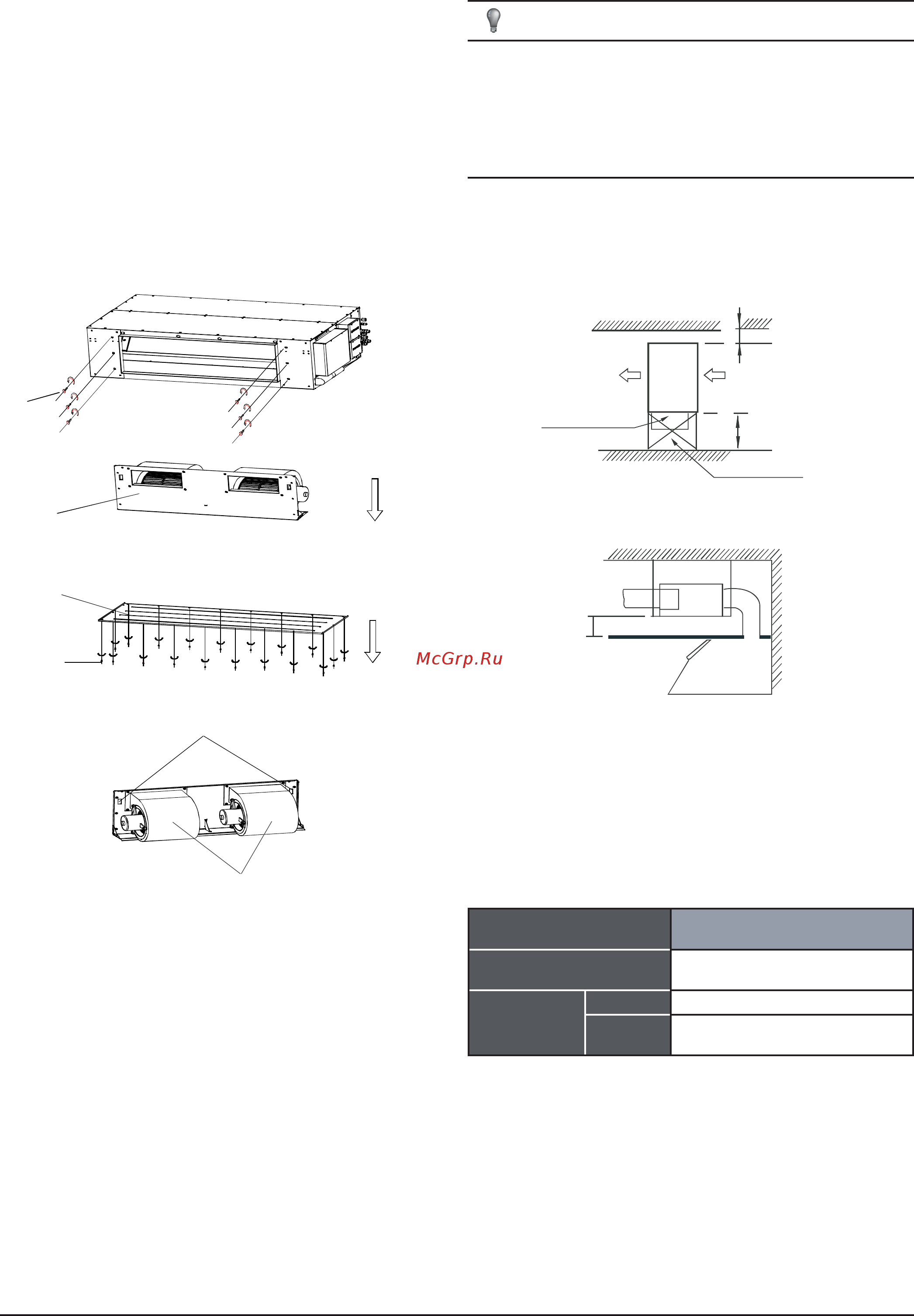

Инструкция по монтажу
10
1. Внешний вид внутреннего блока показан на рис. 4-20.
2. В соответствии с рис. 4-21 выкрутить винты; сдвинуть панели
А и В в направлении стрелки А.
3. Выкрутить винт А.
4. Выкрутить винт С.
5. Сдвинуть узлы В и С внутреннего блока в направлениях В и С
соответственно.
6. После завершения работ узлы
А и В возвращаются на место;
затем следует выполнить действия пунктов 2–5 в обратном
порядке.
Техническое обслуживание двигателя
вентилятора
Ɋɢɫ
ȼɢɧɬɵ
ɍɡɟɥɞɜɢɝɚɬɟɥɹ
ɇɢɠɧɹɹ
ɩɚɧɟɥɶ
ȼɢɧɬɵ
Ɏɢɤɫɚɬɨɪɵ
Ʉɪɵɥɶɱɚɬɤɚ
1. В соответствии с рисунком выкрутить винты, крепящие ниж-
нюю панель, и снять нижнюю панель.
2. В соответствии с рисунком выкрутить 6 винтов, крепящие
переднюю панель.
3. Вытащить узел вентилятора, поддерживая его снизу.
4. После завершения работ установить узел вентилятора на ме-
сто, выполнив действия пунктов 1–3 в обратном порядке.
5. Для выполнения обслуживания двигателя
вентилятора вну-
тренний блок не обязательно демонтировать.
ПРИМЕЧАНИЕ
В процессе демонтажа и установки крыльчатку вентилятора можно
придерживать рукой.
В процессе демонтажа и установки узла вентилятора необходимо
соблюдать меры предосторожности, поскольку узел вентилятора до-
статочно тяжел. В противном случае возможно травмирование пер-
сонала.
5. СВОБОДНОЕ ПРОСТРАНСТВО
До начала работ необходимо проверить наличие достаточного свобод-
ного пространства для монтажа и обслуживания внутреннего блока.
Ɋɢɫ
ɉɪɨɫɬɪɚɧɫɬɜɨ
ɞɥɹɨɛɫɥɭɠɢɜɚɧɢɹ
ɉɪɨɫɬɪɚɧɫɬɜɨ
ɞɥɹɨɛɫɥɭɠɢɜɚɧɢɹ
ɉɪɨɟɦɯɦɦ
ɉɪɨɫɬɪɚɧɫɬɜɨ
ɞɥɹɨɛɫɥɭɠɢɜɚɧɢɹ
ɇɟɦɟɧɟɟɦɦ
ɇɟɦɟɧɟɟɦɦ
Ɋɢɫ
ɉɪɨɟɦ
ɍɤɥɨɧɞɪɟɧɚɠɧɨɣɬɪɭɛɵ
ɧɟɦɟɧɟɟ
6. ТРУБЫ ХЛАДАГЕНТА
До начала монтажа необходимо защитить трубы от попадания
внутрь пыли и других загрязнений.
Табл. 6-1
Тип труб
Медная труба
для систем кондиционирования
Производительность блока,
кВт
7,1–28,0
Диаметр трубы,
мм
Линия газа
Ø16
Линия
жидкости
Ø9,52
