Инструкция по монтажу(ENG) Страница: 3

Carrier 42VВ036H [3/22] Принадлежности

Инструкция по монтажу

ПРИМЕЧАНИЕ

Для предотвращения фликкер-эффекта (например, мерцания изо-

бражения) при запуске компрессора необходимо следовать указани-

ям, приведенным далее.

• Кондиционер должен подключаться непосредственно к распре-

делительной сети электропитания. Полное сопротивление сети

электропитания должно соответствовать номинальному току 32

А плавкого предохранителя в цепи питания.

• Подключение другого оборудования к линии питания конди-

ционера не допускается

• За подтверждением соответствия параметров сети электропи-

тания требованиям оборудования системы кондиционирования

следует обратиться в электросбытовую организацию.

• Параметры электропитания блока указаны на заводской

табличке.

• За получением информации по любым вопросам проведения

электромонтажных работ следует обращаться в местную ди-

лерскую организацию.

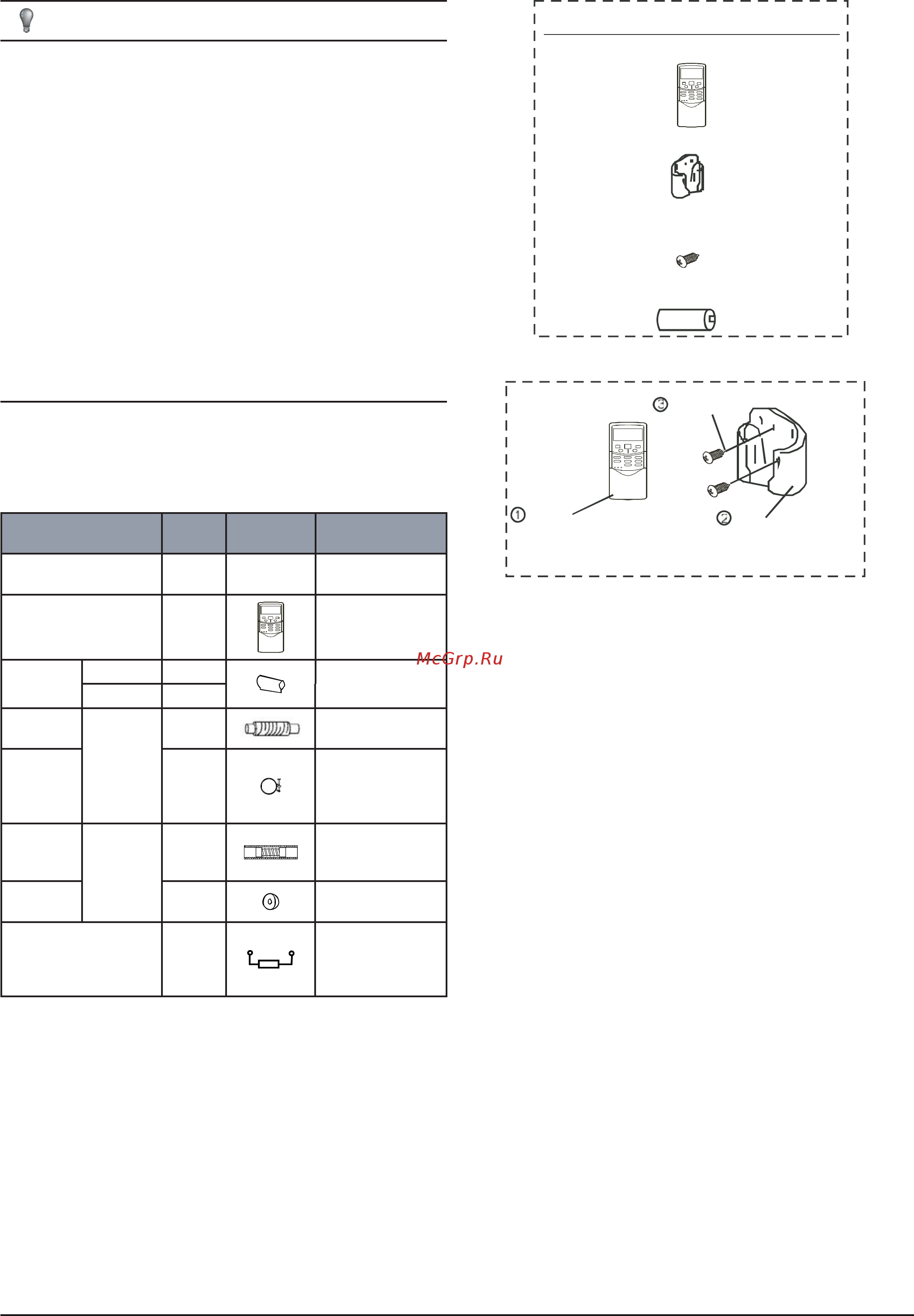

3. ПРИНАДЛЕЖНОСТИ

Табл. 3-1

Наименование Кол-во

Внешний

вид

Назначение

Инструкция по мон-

тажу

1— —

Пульт ДУ 1

Дистанционное

управление вну-

тренним блоком

Теплоизо-

ляция

7,1–16,0 2

Теплоизолирова-

ние труб

20,0–28,0 4

Дренаж-

ная труба

7,1–16,0

Отвод конден-

сата

Хомут 1

Соединение дре-

нажного патрубка

блока и дренаж-

ной трубы

Соедини-

тельный

патрубок

20,0–28,0

Подключение

дренажной трубы

Изолента 1

Подключение

дренажной трубы

Согласующий рези-

стор

Подключение к

зажимам P и Q

последнего блока

на ветви линии

1.ɉɭɥɶɬȾɍ...................................1

2. ȾɟɪɠɚɬɟɥɶɩɭɥɶɬɚȾɍ...........................1

3. ȼɢɧɬ(ST2.9 × 10-C-H)............................2

4. ɗɥɟɦɟɧɬɵɩɢɬɚɧɢɹȺɆ ...........................2

ɉɭɥɶɬȾɍɫɞɟɪɠɚɬɟɥɟɦ

Ⱦɟɪɠɚɬɟɥɶ

ɩɭɥɶɬɚȾɍ

ȼɢɧɬɵ

Ɋɢɫ

ɉɭɥɶɬȾɍ

Меры предосторожности при монтаже пульта дистанционного

управления

• Запрещается подвергать пульт ДУ ударным нагрузкам.

• До начала монтажа необходимо убедиться в том, что приемник

ИК-сигнала внутреннего блока находится в зоне действия пуль-

та, установленного в выбранном месте.

• Для ограничения негативного воздействия электромагнитных

помех на теле- и радиоприемники необходимо устанавливать

пульт

ДУ на расстоянии не менее 1 м от теле- и радиоприем-

ников.

• Следует избегать установки пульта ДУ в местах, где на него

будут падать прямые солнечные лучи, или в местах поблизо-

сти от источников тепла (например, около кухонных плит). При

установке в пульт ДУ элементов питания следует соблюдать их

полярность.

4. МОНТАЖ ВНУТРЕННЕГО БЛОКА

Установка монтажных шпилек Ø10 (4 шт.)

Расположение монтажных шпилек показано на схемах далее.

Для разных типов потолков монтаж блока может отличаться; при не-

обходимости следует обратиться за консультацией к специалисту по

эксплуатации здания.

• При необходимости следует выровнять поверхность потолка.

Рекомендуется укрепить балки перекрытия для предотвраще-

ния передачи вибраций на строительные конструкции.

• Если в балках перекрытия приходится

вырезать фрагменты,

место выреза необходимо дополнительно укрепить.

• Подключение к внутреннему блоку трубопровода хладагента и

электрических кабелей следует выполнять после установки блока.

Перед началом монтажных работ следует определить схему про-

кладки трубопровода. После выбора места установки блока и до

его монтажа следует определить места прокладки труб хладаген-

та, дренажной трубы и

кабелей межблочной связи.
