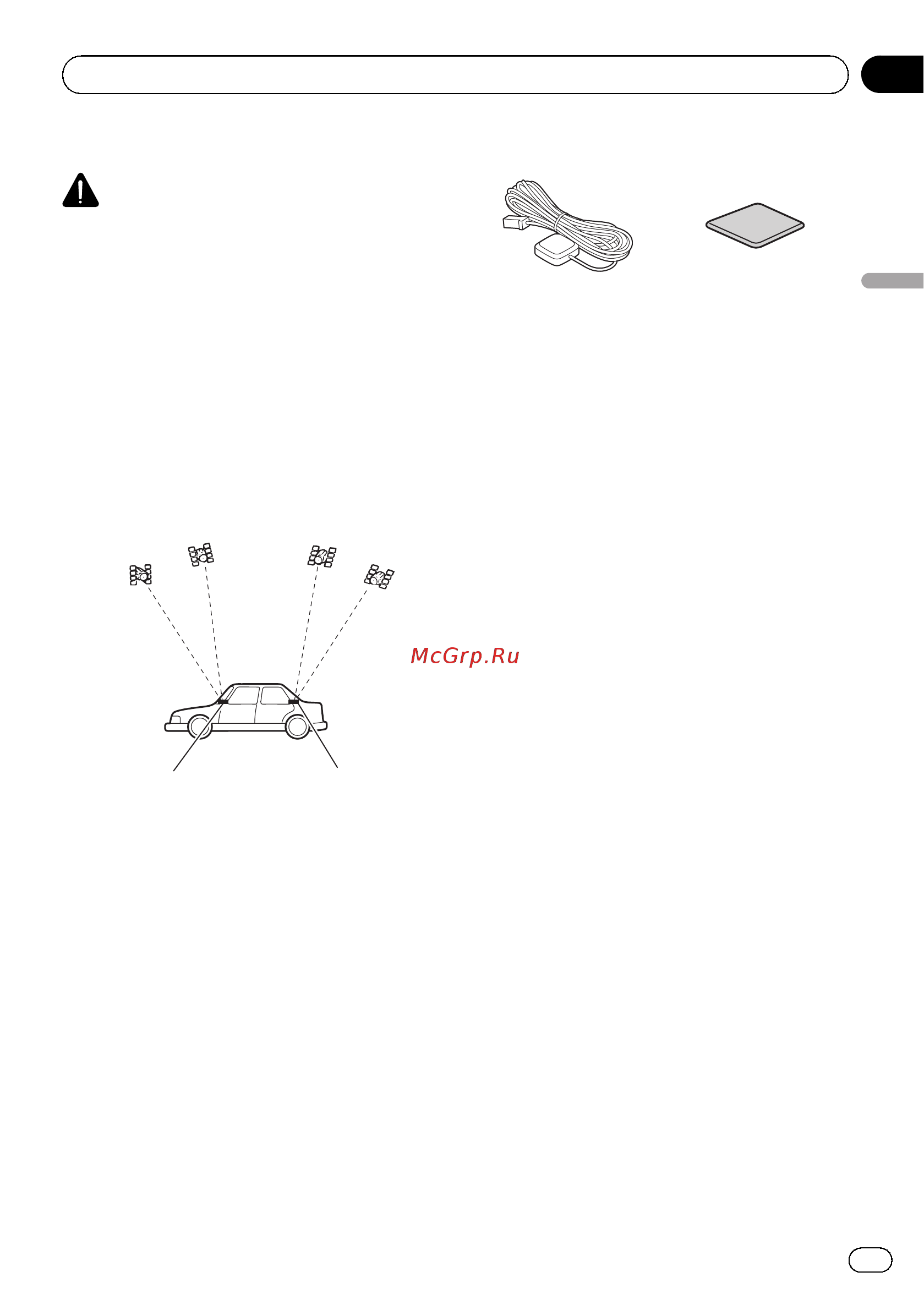

Установка GPS-антенны
ВНИМАНИЕ
Запрещается обрезать провод GPS-антен-
ны или использовать удлинитель. Вмеша-
тельство в антенный провод может
привести к короткому замыканию, неис-
правности или необратимому поврежде-
нию навигационной системы.
Рекомендации по установке
! Антенна должна быть установлена на
плоскую поверхность, где обеспечивает-
ся минимальная блокировка радиоволн.
Антенна не принимает радиоволны,
если заблокирован прием со спутника.
Приборная па-
нель
Задняя полка
! Устанавливая GPS-антенну в автомоби-
ле, используйте металлическую пласти-
ну, входящую в комплект. В противном
случае ухудшится точность приема сиг-
налов.
! Не обрезайте металлическую пластину.
Это снизит чувствительность приема
GPS-антенны.
! При удалении GPS-антенны не тяните
за провод. Встроенный в антенну маг-
нит очень мощный. Провод может отор-
ваться.
! Не покрывайте GPS-антенну краской.
Это может повлиять на исправность ра-
боты антенны.
В комплект входит
GPS-антенна Металлическая пла-
стина
Ru
53
Раздел
Русский
03

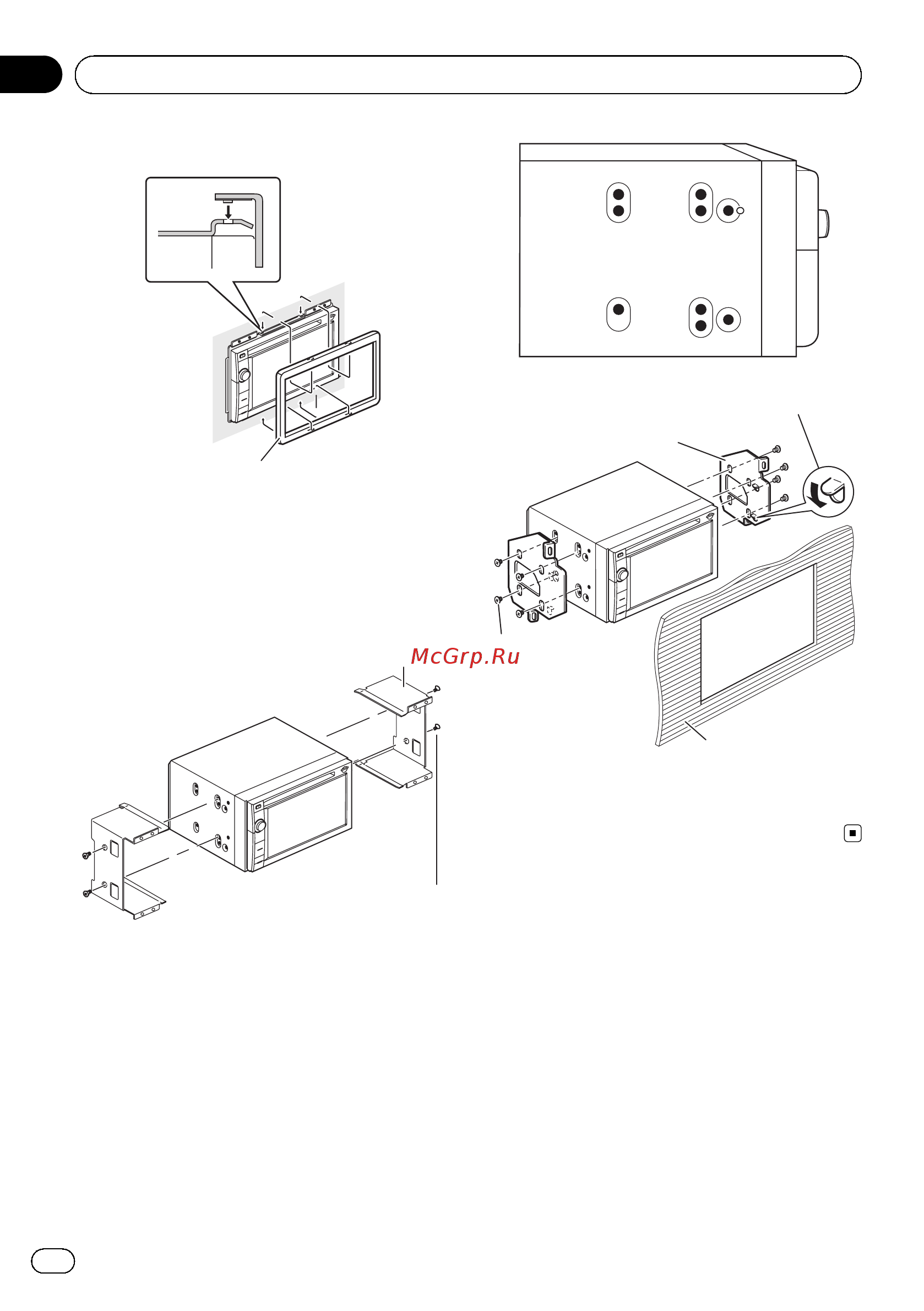

Установка
