Belangrijk
! Controleer alle aansluitingen en systemen
voordat u de installatie voltooit.
! Gebruik geen onderdelen van andere fabrikan-
ten. Onderdelen van andere fabrikanten kun-
nen storingen veroorzaken.
! Neem contact op met uw dealer als er voor de
installatie gaten moeten worden geboord of
als er andere aanpassingen aan het voertuig
nodig zijn.
! Installeer dit toestel niet op een plaats waar:
— het de besturing van het voertuig kan be-
lemmeren.
— het de inzittenden kan verwonden bij een
noodstop.
! De halfgeleiderlaser raakt bij oververhitting
beschadigd. Plaats dit apparaat niet in de
buurt van plaatsen die warm worden zoals de
afvoer van een kachel.

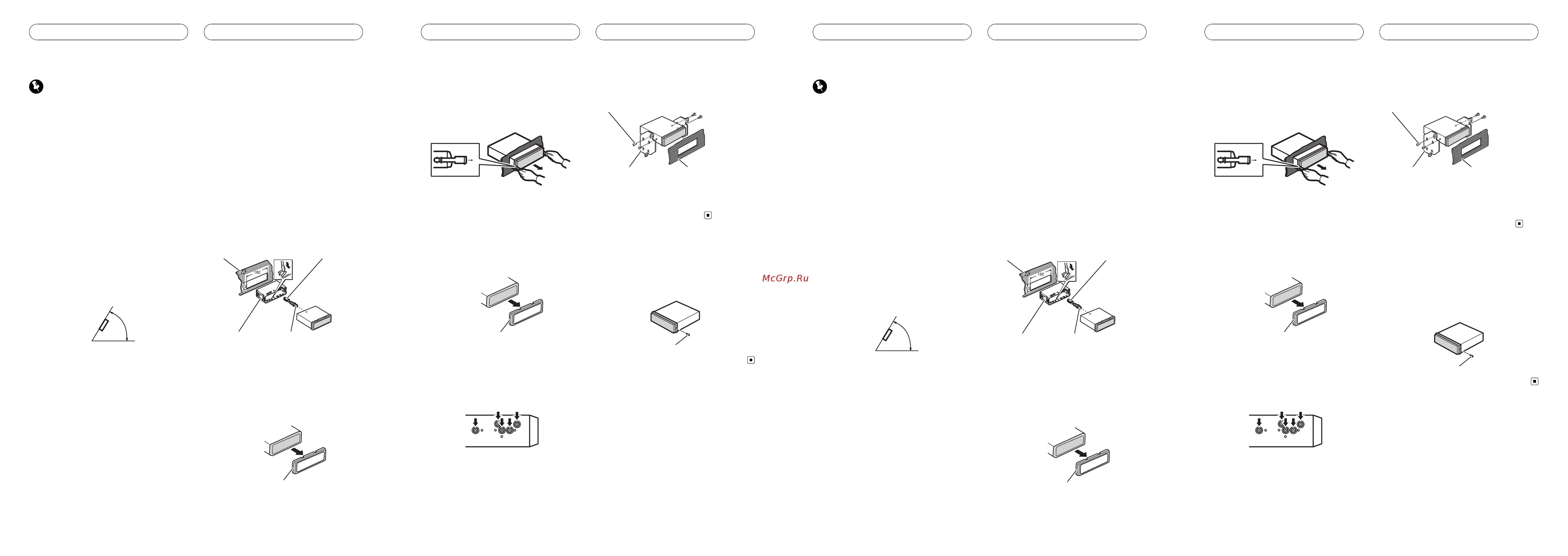

! U bent verzekerd van een optimale prestatie
als het toestel wordt geplaatst onder een hoek
van minder dan 60°.
60°
DIN-bevestiging voor/achter
Dit toestel kan zowel langs voren als achteren
worden geïnstalleerd. Vóór gebeurt dat via een
gewone DIN-montage van voren; achter maakt
u gebruik van een DIN-achtermontage en van
schroefdraad voorziene gaten aan de zijden
van het toestelchassis. Raadpleeg voor meer
informatie de volgende installatiemethoden.
DIN-voormontage
Installatie met de rubberen ring
1 Schuif de montagebehuizing in het
dashboard.
Als u het toestel in een ondiepe ruimte mon-
teert, gebruik dan een meegeleverde montage-
behuizing. Als er genoeg ruimte achter het
toestel is, gebruik dan een van fabriekswege
geleverde montagebehuizing.
2 Zet de montagebehuizing vast door
met behulp van een schroevendraaier de
metalen lipjes (90°) op hun plaats te bui-
gen.
3 Installeer het toestel.
Dashboard Rubberen ring
Montagebehuizing Schroef
Het toestel verwijderen
1 Trek de boven- en onderkant van de
sierlijst naar buiten om deze te verwijde-
ren. (Als u de sierlijst weer bevestigt,
houdt u de kant met de groef naar onderen
en bevestig u hem.)
Sierlijst
! De sierlijst kan eenvoudig worden verwij-
derd als het voorpaneel is losgemaakt.
Installatie
Nl
<QRD3015-A> 13
2 Steek de meegeleverde uittreksleutels
in de beide kanten van het toestel totdat
ze op hun plaats klikken.
3 Trek het toestel uit het dashboard.
DIN-achtermontage
1 Trek de boven- en onderkant van de
sierlijst naar buiten om deze te verwijde-
ren. (Als u de sierlijst weer bevestigt,
houdt u de kant met de groef naar onderen
en bevestig u hem.)
Sierlijst
! De sierlijst kan eenvoudig worden verwij-
derd als het voorpaneel is losgemaakt.
2 Bepaal de juiste positie, de plaats waar
de gaten op de klem en op de zijde van het
toestel gelijk liggen.
3 Draai aan elke kant twee schroeven
vast.
Schroef
Bevestigingsklem Dashboard of console
! Gebruik schroeven met een platte kop (5
mm × 8 mm) of verzonken schroeven (5
mm × 9 mm), afhankelijk van de vorm van
de schroefgaten in de klem.
Het voorpaneel bevestigen
Als het niet de bedoeling is het voorpaneel los
te kunnen maken, kan het met de meegele-
verde schroef vast worden bevestigd.
Schroef
Installatie
Nl
<QRD3015-A> 14
Важно
! Перед окончательной установкой
проверьте все соединения и системы.
! Не используйте детали, не разрешенные
производителем к использованию. Исполь-
зование таких деталей может стать причи-
ной возникновения неисправностей в
устройстве.
! Узнайте у дилера компании, требует ли ус-
тановка сверления отверстий или
внесения иных изменений в конструкцию
автомобиля.
! Не устанавливайте данное устройство в
местах, где оно может:
— помешать управлению автомобилем.
— травмировать пассажира при внезап-
ной остановке автомобиля.
! Перегрев полупроводникового лазера при-
ведет к его выходу из строя. Разместите
все кабели в удалении от нагревающихся
деталей, таких как решетка обогревателя.
! Оптимальной является установка устрой-
ства под углом менее 60°.
60°
Переднее/заднее
крепление стандарта DIN
Установка данного устройства возможна
как спереди (с помощью обычного перед-
него крепления стандарта DIN), так и сзади
(заднее крепление стандарта DIN сис-
пользованием винтов в резьбовых от-
верстиях на раме устройства).
Подробности смотрите в прилагаемых ин-
струкциях.
Переднее крепление
стандарта DIN
Установка с помощью резиновой втулки
1 Вставьте монтажную обойму в
переднюю панель.
Монтажная обойма применяется в случае
установки в недостаточно глубоком гнезде.
Заводская монтажная обойма применяется
в случае установки устройства при доста-
точном пространстве за устройством.
2 Закрепите обойму, подогнув с по-
мощью отвертки металлические язычки
(90°).
3 Установите устройство.
Приборная панель Резиновая втулка
Монтажная обойма Винт
Демонтаж устройства
1 Выдвиньте верхнюю и нижнюю
часть декоративной рамки наружу,
чтобы снять ее.(При установке рамки
ее сторона с канавкой должна быть
внизу.)
Декоративная рамка
! Рамку легче снимать при снятой
передней панели.
Установка
Ru
<QRD3015-A> 15
2 Вставьте прилагаемые экстракторы
с обеих сторон устройства до щелчка.
3 Вытяните устройство из приборной
панели автомобиля.
Заднее крепление стандарта DIN
1 Выдвиньте верхнюю и нижнюю
часть декоративной рамки наружу,
чтобы снять ее.(При установке рамки
ее сторона с канавкой должна быть
внизу.)
Декоративная рамка
! Рамку легче снимать при снятой
передней панели.
2 Выберите положения, при котором
отверстия на кронштейне и боковых
панелях устройства совпадают.
3 Закрутите по два винта с каждой сто-
роны.
Винт
Монтажная рамка Приборная панель или
консоль
! Используйте винты либо с круглыми (5
мм ×8мм), либо с плоскими головками
(5 мм ×9мм), в зависимости от формы
отверстий под винты кронштейна.
Закрепление передней
панели
Если Вы не собираетесь снимать перед-
нюю панель, ее можно закрепить прилагае-
мым винтом.
Винт
Установка
Ru
<QRD3015-A> 16
