Инструкция по монтажу
9

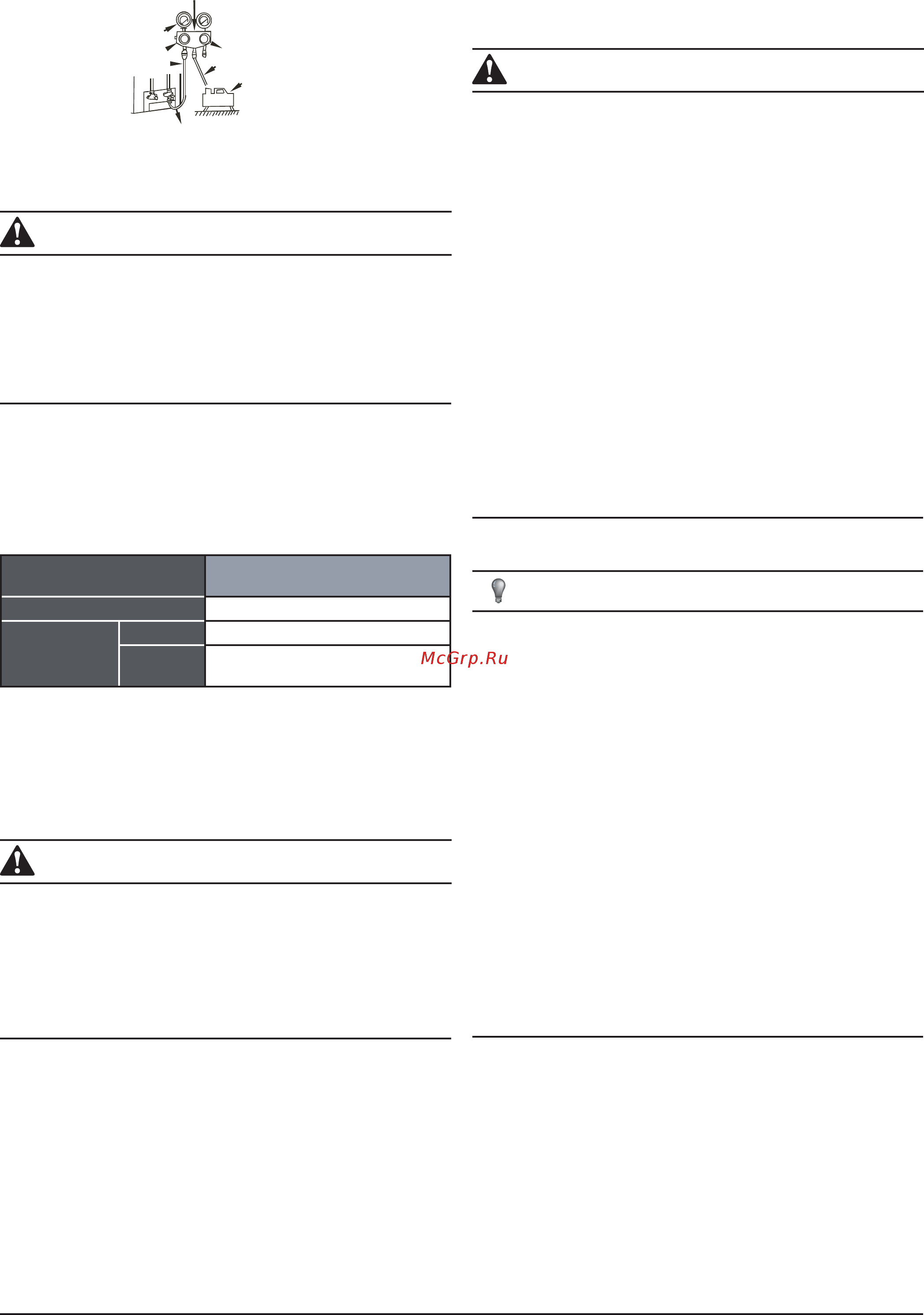

Ɋɢɫ7-10
ɆɚɧɨɦɟɬɪɌɟɫɬɟɪ
ɦɦɪɬɫɬ
ɉɟɪɟɤɥɸɱɚɬɟɥɶ
ɧɢɡɤɨɝɨɞɚɜɥɟɧɢɹ
ɉɟɪɟɤɥɸɱɚɬɟɥɶ
ɧɢɡɤɨɝɨɞɚɜɥɟɧɢɹ
Ɂɚɩɪɚɜɨɱɧɵɣɲɥɚɧɝ
Ɂɚɩɪɚɜɨɱɧɵɣɲɥɚɧɝ
ȼɚɤɭɭɦɧɵɣɧɚɫɨɫ
ɉɟɪɟɤɥɸɱɚɬɟɥɶ
ɜɵɫɨɤɨɝɨɞɚɜɥɟɧɢɹ
Ʉɨɥɥɟɤɬɨɪ
7.2 Монтаж трубопровода хладагента
ПРЕДУПРЕЖДЕНИЕ
При возникновении утечки хладагента в ходе выполнения монтажа
необходимо тщательно проветрить помещение. При контакте хла-
дагента с открытым огнем образуются токсичные продукты терми-
ческого разложения.
После выполнения монтажа необходимо проверить отсутствие
утечек хладагента.
Допустимые длины трассы и перепады высот
Допустимые значения длин трассы хладагента и перепадов высот
приведены в инструкции по монтажу наружного блока.
Характеристики трубы хладагента
Табл. 7-3
Тип труб
Медная труба
для систем кондиционирования
Типоразмер 22–45
Диаметр трубы,
мм
Линия газа Ø12,7
Линия
жидкости
Ø6,4
Количество хладагента для дозаправки
Последовательность расчета хладагента, требуемого для дозаправ-
ки фреонового контура, приведена в инструкции по монтажу наруж-
ного блока.
ПРЕДУПРЕЖДЕНИЕ
Если дополнительное количество хладагента рассчитано непра-
вильно, после дозаправки может произойти сбой работы компрес-
сора.
Длину трассы хладагента и дополнительное количество хладаген-
та необходимо указать на заводской табличке, расположенной на
крышке электрощитка наружного блока. Эта информация может при-
годиться при диагностике неисправностей компрессора.
8. ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ
8.1 Электромонтажные работы
ПРЕДУПРЕЖДЕНИЕ
Электромонтажные работы должны выполняться в соответ-
ствии с действующими нормами и правилами.
Электропитание системы кондиционирования должно осу-
ществляться от отдельной линии питания.
Внешний источник питания системы кондиционирования дол-
жен быть заземлен. Провод заземления источника питания дол-
жен соединяться с проводами заземления внутренних и наруж-
ного блоков.
Электромонтажные работы должны выполняться квалифици
-
рованными специалистами в соответствии с электросхемами.
В соответствии с действующими нормами и правилами каждая
фаза силовой цепи должна быть оборудована разъединителем,
изоляционное расстояние между разомкнутыми контактами ко-
торого составляет не менее 3 мм. Также в цепи питания должно
быть установлено устройство защитного отключения, рассчи-
танное на номинальный ток 10 мА.
Не допускается
перекрещивание силовых и сигнальных кабелей.
Подача электропитания на блок допускается только после за-
вершения всех электромонтажных работ и выполнения всех
необходимых проверок.
ПРИМЕЧАНИЕ
Необходимо соблюдать требования Директивы 2004/108/EC по
электромагнитной совместимости. Для предотвращения фликкер-
эффекта (например, мерцания изображения) при запуске компрес-
сора необходимо выполнять рекомендации, приведенные далее.
1. Кондиционер должен подключаться непосредственно к распре-
делительной сети электропитания. Сеть должна обладать низ-
ким полным сопротивлением.
2. Подключение другого оборудования к линии питания конди-
ционера не допускается.
3.
За подтверждением соответствия параметров сети электропи-
тания требованиям оборудования системы кондиционирования
следует обратиться в электросбытовую организацию.
4. Поскольку отдельные участки холодильного контура могут
сильно нагреваться, необходимо исключить непосредственный
контакт межблочных кабелей и трассы хладагента.
5. Параметры электропитания блока указаны на заводской
табличке.
6. За получением информации по любым вопросам проведения
электромонтажных работ следует обращаться в местную ди-
лерскую организацию.
