Инструкция по монтажу
10

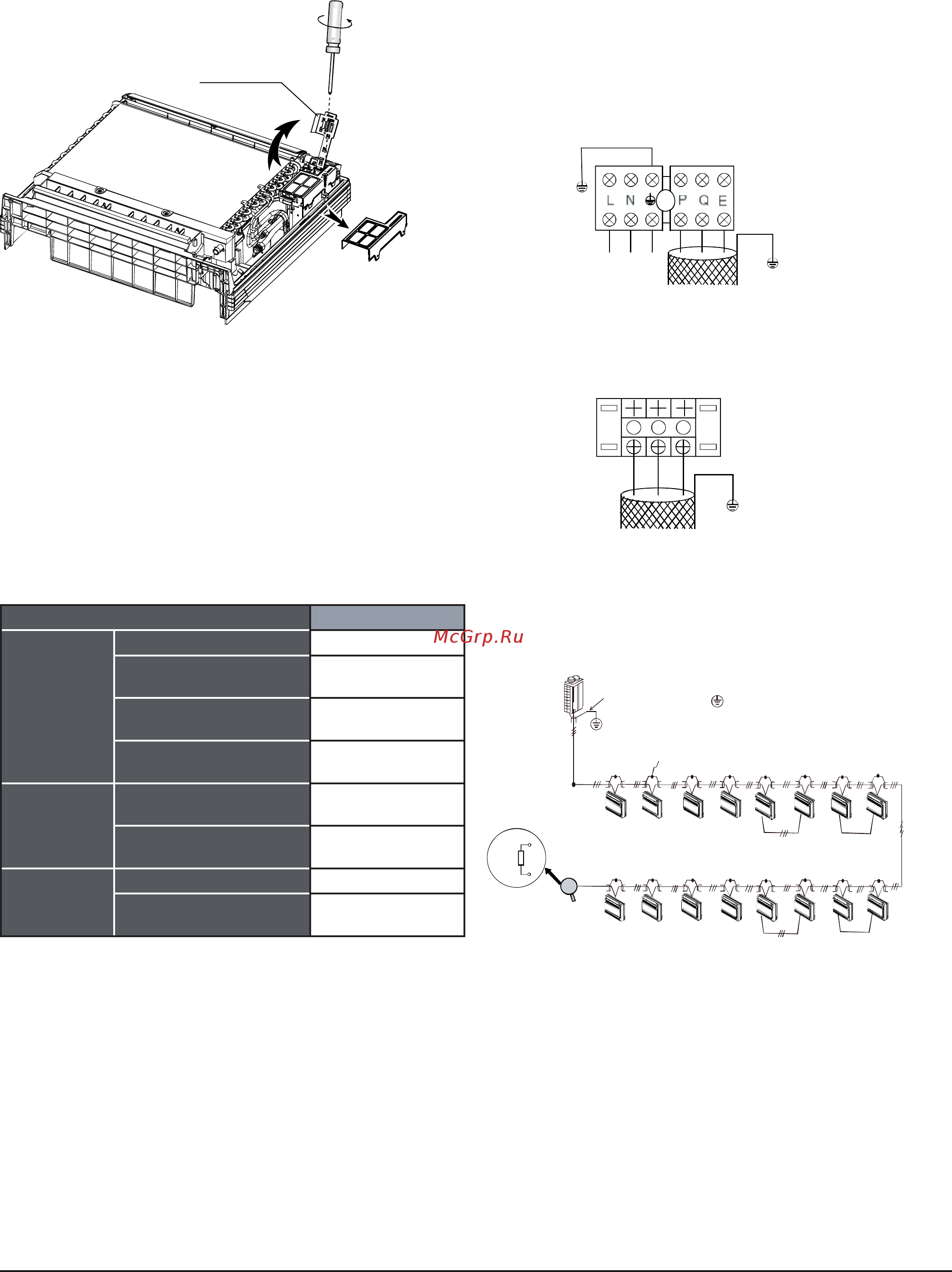

8.2 Подключение электрокабелей
• Сдвинуть крепление датчика и снять крышку электрощитка
(см. рис. 8-1).
• Снять электрощиток (выкрутив винт); см. рис. 8-1.
Ɏɢɤɫɚɬɨɪɞɚɬɱɢɤɚ
Ɋɢɫ8-1
• Подключить межблочные кабели к зажимам согласно номерам
на блоках зажимов внутреннего и наружного блоков.
• Установить внутренний блок на место.
8.3 Параметры электропитания
Недостаточная площадь сечения кабелей может привести к их
перегреву и возникновению пожара. Параметры электропитания и
сечение электрокабелей приведены в табл. 8-1.
Табл. 8-1
Типоразмер 22–45
Силовая цепь
Кол-во фаз
1
Напряжение, В/частота,
Гц
220–240/50–60
Номинальный ток ручного
выключателя, А
16
Номинальный ток плавко-
го предохранителя, А
10
Электро-
проводка
внутреннего
блока
Силовой кабель
1-жильный, сечение
2,5 мм
2
Сечение провода
заземления, мм
2
2,5
Линия меж-
блочной связи
Количество жил кабеля 3
Сечение, мм
2
0,75 мм
2
(экраниро-
ванный кабель)
8.4 Подключение силового кабеля и кабеля линии
связи внутреннего блока
Внутренние и наружный блоки должны подключаться к разным
силовым цепям.
Параметры источников питания, устройств защиты от утечки тока и
выключателей внутренних блоков, подключенных к одному и тому
же наружному блоку, должны совпадать.
Силовой кабель внутреннего блока подключается к зажимам L и N.
Провод заземления подключается к зажиму ХХ. Кабель линии связи
подключается к зажимам P, Q и E внутреннего и наружного блоков.
ɗɥɟɤɬɪɨɩɢɬɚɧɢɟ
ɜɧɭɬɪɟɧɧɟɝɨɛɥɨɤɚ
±ȼ±Ƚɰ
Ɋɢɫ-
Ʉɚɛɟɥɢɦɟɠɛɥɨɱɧɨɣɫɜɹɡɢ
Ɋɢɫ-
X Y ( E)
Ʉɚɛɟɥɶɩɨɞɤɥɸɱɟɧɢɹɜɧɭɬɪɟɧɧɟɝɨɛɥɨɤɚ
ɤɰɟɧɬɪɚɥɶɧɨɦɭɩɭɥɶɬɭ
8.5 Схема подключения электрокабелей
Рис. 8-5
(P Q E)
(P Q E)
P
Q
Наружный блок
Кабель линии связи между наружными блоками
Кабель межблочной
связи
Групповое
управление
Экраны кабелей
Экраны кабелей следует подключить
к зажиму СOMM ｀ ＇
Параллельно последнему внутреннему блоку на ветви системы
необходимо подключить к зажимам P и Q согласующий резистор
ɋɨɝɥɚɫɭɸɳɢɣ
ɪɟɡɢɫɬɨɪ
