8. Установите несущую платформу по месту, вставив штифт

сголовкой изнутри направляющей рамы изафиксировав

его пружинным шплинтом (см. рис. 3-8).

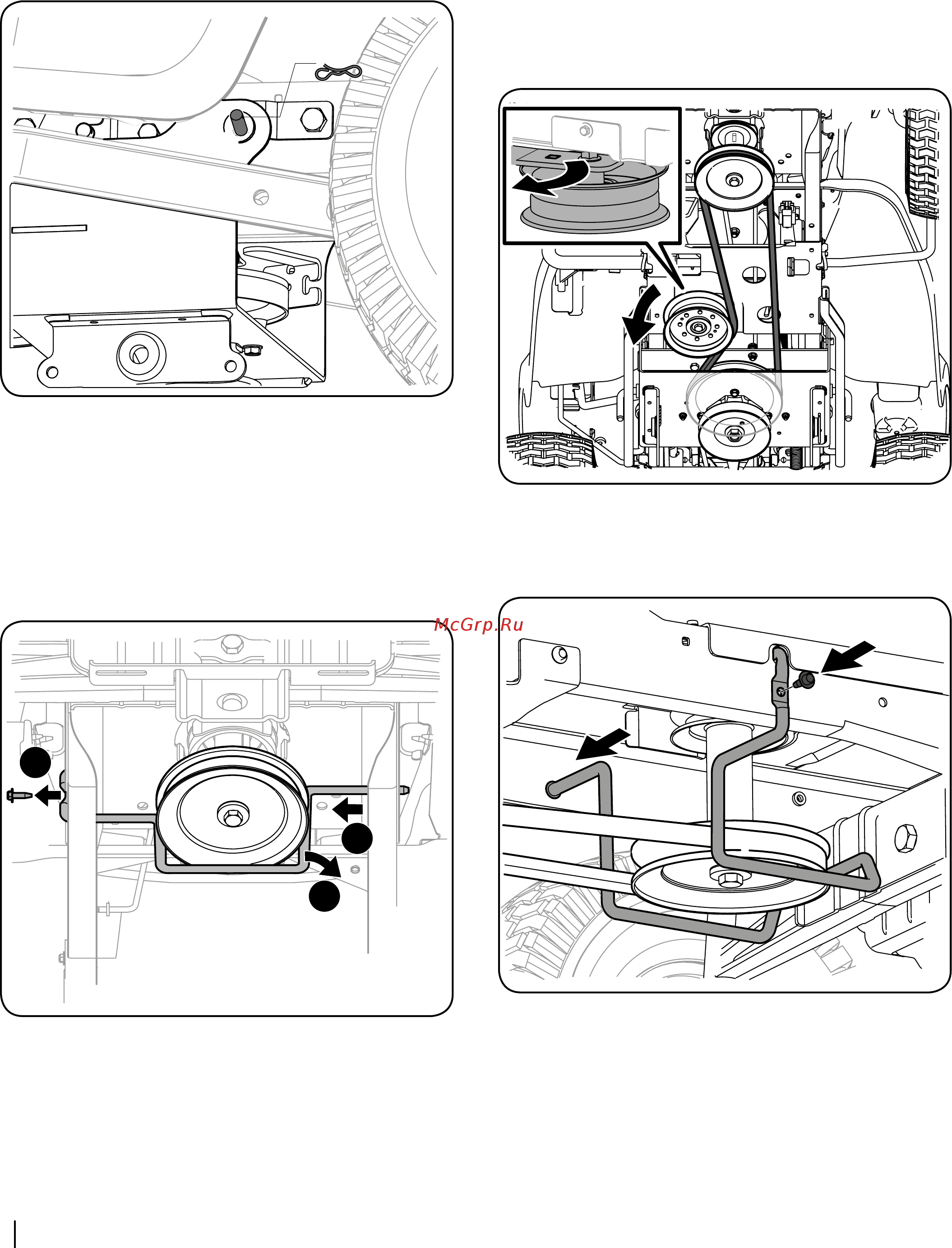

Рисунок 3-8

9. Если ваш трактор имеет ручную систему управления ре-

жущим механизмом и ограничитель приводного ремня

не был демонтирован с трактора при снятии платформы

режущего механизма, демонтируйте его перед выполнени-

ем следующего этапа сборки (см. рис. 3-9).

ПРИМЕЧАНИЕ. Сохраните винт крепления стержня огра-

ничителя приводного ремня краме трактора. Также сохра-

ните исам ограничитель: он понадобится при повторном

монтаже режущего механизма натрактор.

Рисунок 3-9

10. Заведите ремень узла несущей платформы зашкив двига-

теля (или муфту электрической системы управления режу-

щим механизмом намоделях стакой системой), как показа-

но нарис. 3-10.

ПРИМЕЧАНИЕ. Чтобы ослабить натяжение на шкиве,

вcтавьте храповой механизм на 3/8 дюйма в квадратное

отверстие накронштейне натяжителя иотклоните шкив на-

ружу.

Рисунок 3-10

11. Намоделях сручной системой управления отбором мощ-

ности установите новый ограничитель приводного ремня

изакрепите его винтом сшестигранной головкой, снятым

при демонтаже старого ограничителя (см. рис. 3-11).

Рисунок 3-11

РАЗДЕЛ 3 — СБОРКА И ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
