АЗДЕЛ 3 — СБОРКА И ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

12. На моделях с ручной системой управления отбором

мощности подсоедините трос системы к кронштейну

натяжителя, как показано на рис. 3-12.

ПРИМЕЧАНИЕ. Закрепите трос штифтом, которым он

ранее крепился с платформе режущего механизма.

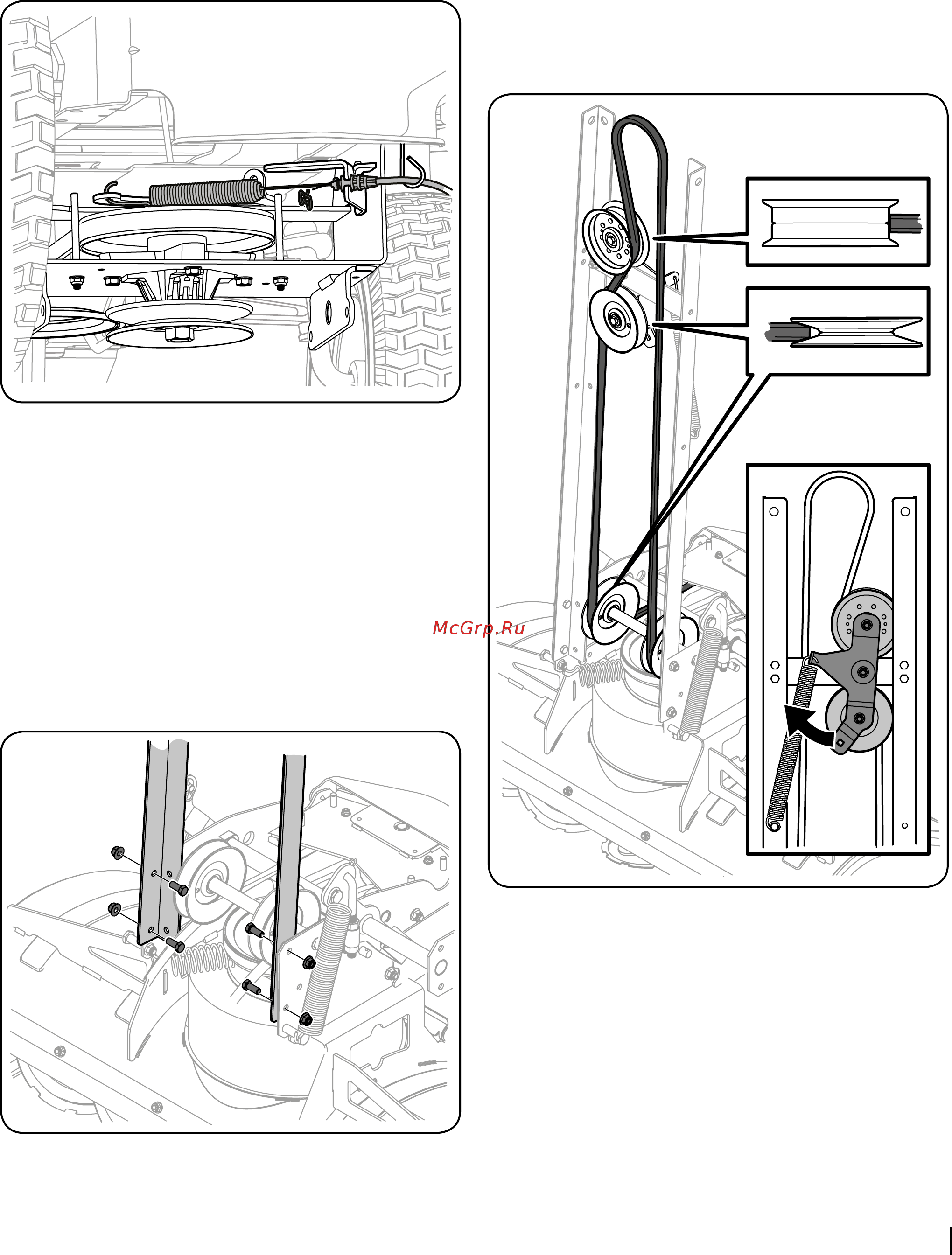

Рисунок 3-12

Монтаж узла направляющей рамы

Для монтажа узла направляющей рамы используйте крепеж-

ные детали из сумки 689-00352.

ПРИМЕЧАНИЕ. Выполнить этот шаг поможет наличие помощ-

ника и правильное расположение узла при монтаже.

1. Аккуратно отводите корпус шнека вверх и вперед, пока

передняя верхняя часть его не упрется в землю (см. рис.

3-12 и 3-13).

2. С помощью двух ключей на 9/16» (14 мм) притяните узел

направляющей рамы к корпусу шнека четырьмя винтами

с шестигранными головками и фланцевыми гайками (см.

рис. 3-13).

Рисунок 3-13

3. Пропустите ремень узла шнека вокруг холостых шкивов

направляющей рамы, как показано на рис. 3-14.

ВАЖНО. Обратите внимание на то, что плоская сторона

ремня должна располагаться на плоском шкиве, а V-об-

разная – на шкивах для клиновых ремней.

ПРИМЕЧАНИЕ. Чтобы ослабить натяжение на холостых

шкивах, вcтавьте храповой механизм на 3/8 дюйма в ква-

дратное отверстие на кронштейне натяжителя и откло-

ните шкив наружу.

Рисунок 3-14
