Монтаж коленчатой рукоятки управления желобом

Для монтажа коленчатой рукоятки управления желобом исполь-

зуйте крепежные детали изсумки 689-00353.

ПРИМЕЧАНИЕ. Выполнить этот шаг поможет наличие помощника

иправильное расположение узла при монтаже.

1. Спомощью двух ключей на

» (14 мм) притяните коленча-

тую рукоятку ккорпусу шнека четырьмя фланцевыми гай-

ками (см. рис. 3-15).

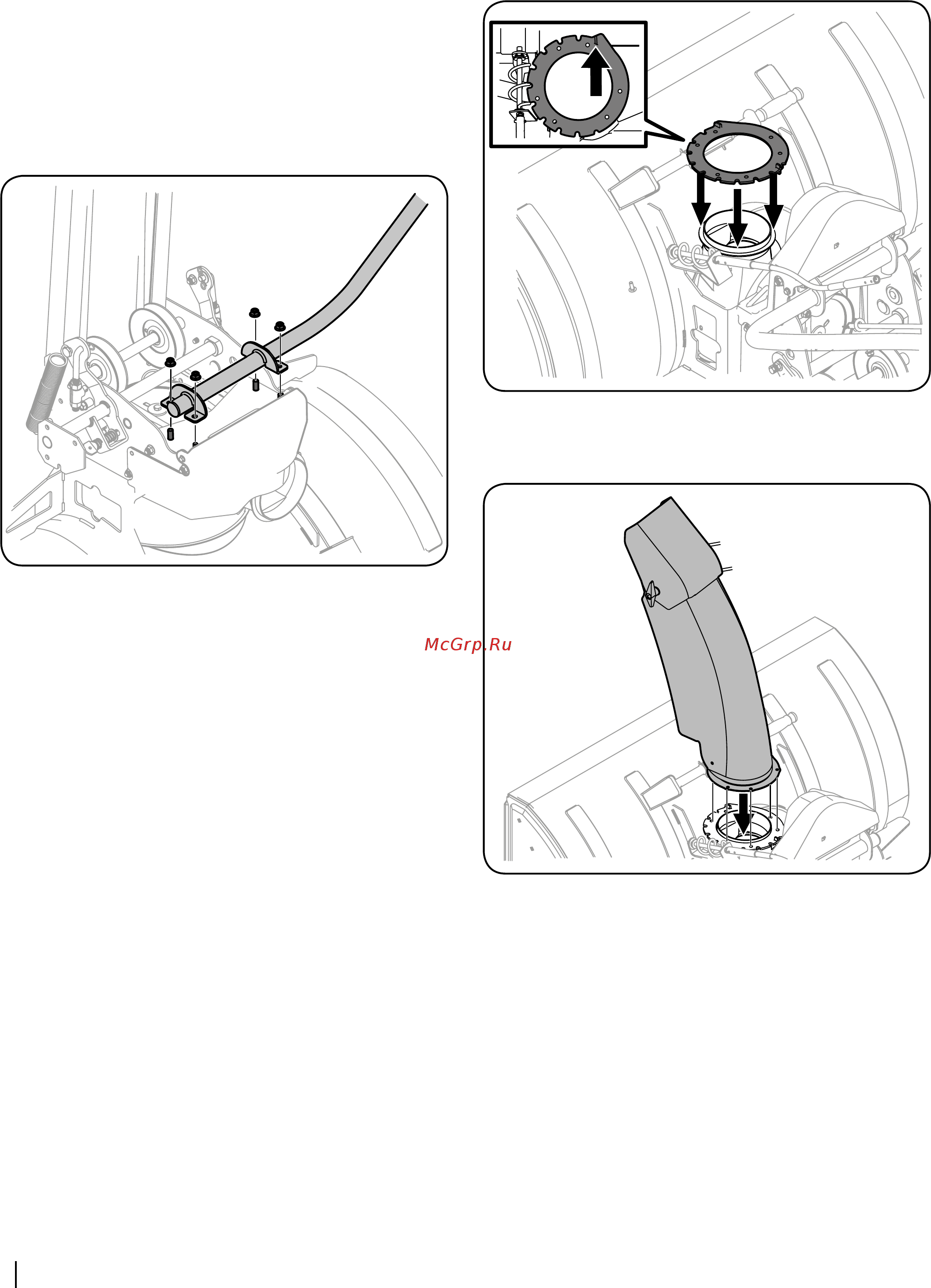

Рисунок 3-15

Монтаж узла желоба

Для монтажа узла желоба используйте крепежные детали изсум-

ки 689-00350.

ПРИМЕЧАНИЕ. При выполнении работ на данном шаге необхо-

дим помощник.

1. Поддерживая направляющую раму, аккуратно переместите

узел шнека вниз ирасположите его перед трактором. Уста-

новите сверху наадаптер для желоба корпуса шнека коль-

цо желоба, как показано нарис. 3-16.

ПРИМЕЧАНИЕ. Обратите внимание: канавка на кольце желоба

должна быть направлена вперед.

Рисунок 3-16

2. Установите сверху накольцо желоба сам желоб (выходным

отверстием вперед) (см. рис. 3-17).

Рисунок 3-17

РАЗДЕЛ 3 — СБОРКА И ПОДГОТОВКА К ЭКСПЛУАТАЦИИ
