Глава 3. Настройка IP-камеры ActiveCam

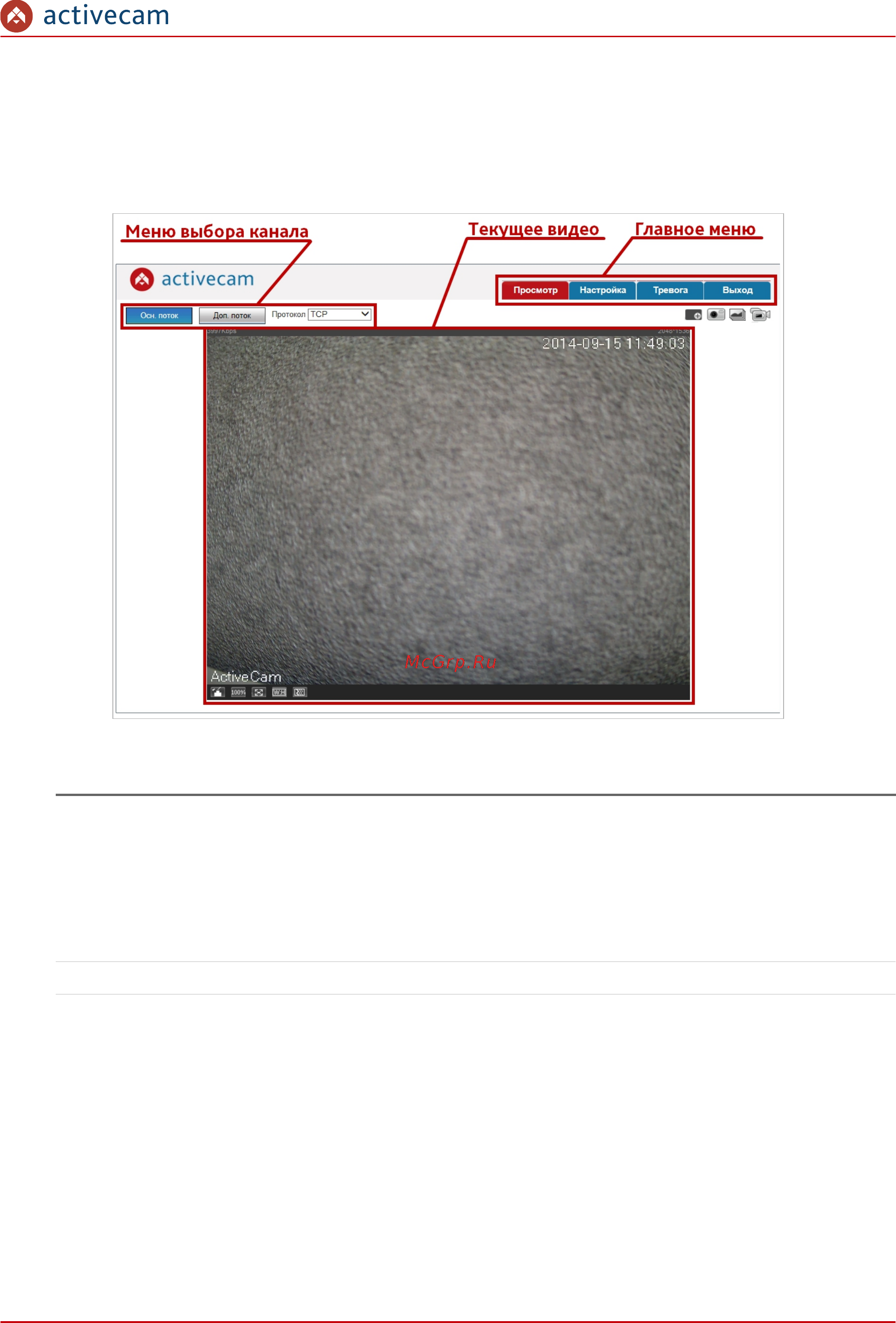

3.2 Меню «Просмотр»
Меню позволяет просмотреть передаваемого камерой видеоизображение. Для
открытия меню нажмите кнопку Просмотр [Live].
Настройка Описание
Главное меню Главное меню настроек работы ActiveCam:
Просмотр [Live] — переход в режим просмотра;
Настройка [Setup] — переход в меню настроек работы IP-камеры (см.
раздел 3.3);
Тревога [Alarm] — переход в меню тревожных событий (см. раздел 3.4);
Выход [Logout] — выход и переход к окну авторизации пользователя (см.
раздел 3.1)
Текущее видео Видеоизображение, передаваемое камерой в реальном времени.
Меню выбора канала
просмотра
Меню выбора отображаемого потока:
Осн.поток [Main Stream] — основной поток;
Доп.поток [Sub Stream] — дополнительный поток.
Руководство по эксплуатации IP-камер ActiveCam 41
