Глава 3. Настройка IP-камеры ActiveCam

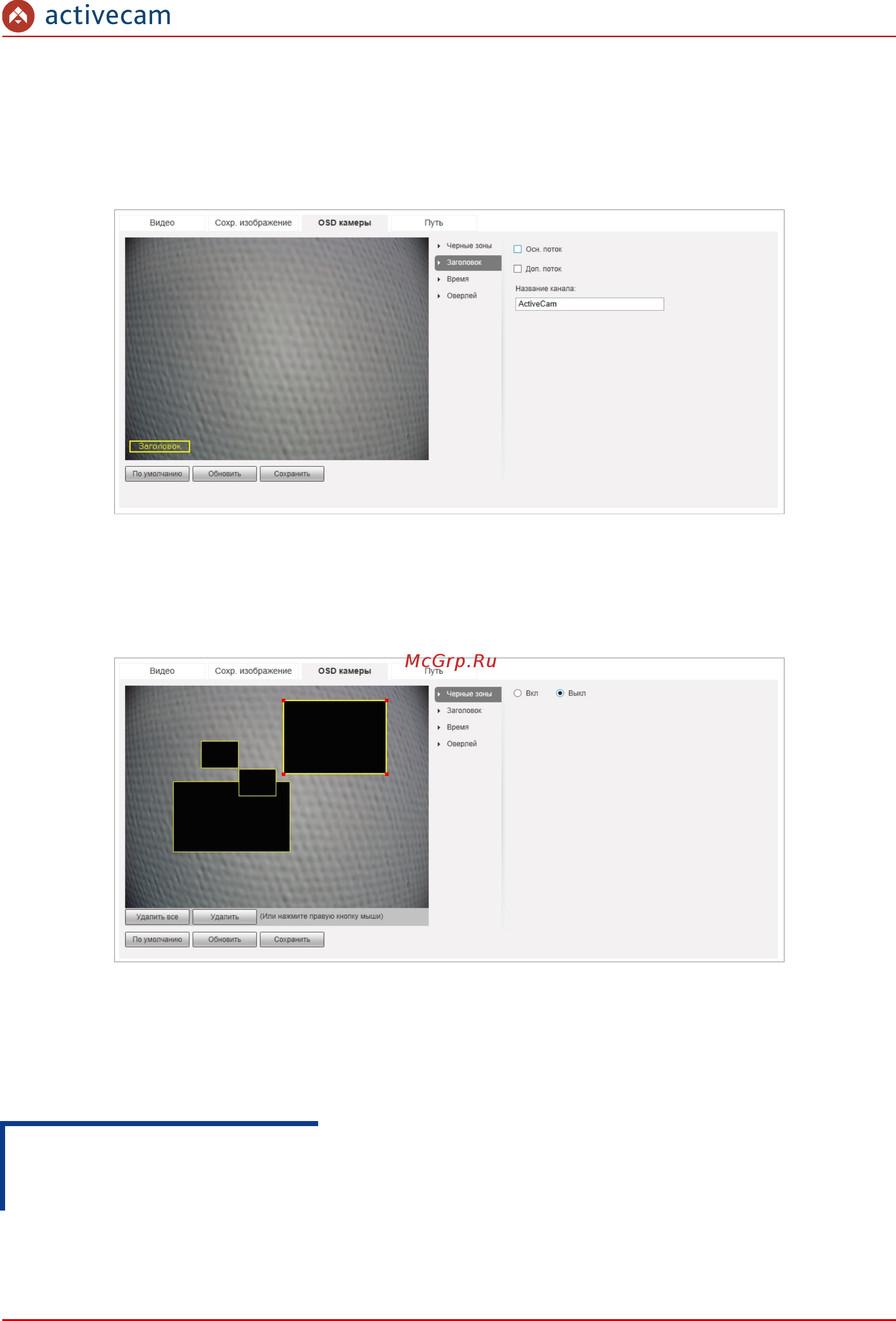

3.3.1.2.3 Вкладка «OSD камеры»
На вкладке производится настройка положения зон маскирования и текста
выводимого на видеоизображение. Для доступа к настройкам нажмите на вкладку
OSD камеры [Overlay].
Для определения черных зоны выберите пункт Черные зоны [Privacy Masking]. При
помощи мыши выделите зоны, которые необходимо скрыть на видеоизображении и
выберите Вкл [Enable].
Чтобы удалить настроенные черные зоны можно воспользоваться кнопками
Удалить все [Delete All] и Удалить [Delete], которые удаляют все зоны или только
выделенную, соответственно.
ПРИМЕЧАНИЕ.
Вы можете задать до 4-х зон маскирования.
Руководство по эксплуатации IP-камер ActiveCam 52
