Hyundai H-LCD2012 [15/16] Подключение внешних устройств
![Hyundai H-LCD2012 [15/16] Подключение внешних устройств](/views2/1046584/page15/bgf.png)
Включение низкочастотных входов производится кнопкой . Последовательными нажатиями выберите
"Вход 1" (при подключении к разъему SCART) или "Вход 2" (при подключении к разъемам RCA или S-Vi-
deo). Подключение к цифровому разъему DVI-I (VGA) возможно и в режиме "Вход 1", и в режиме "Вход 2".
При подключении телевизора к компьютеру рекомендуется использовать розетки с заземлением для
устранения вероятных проблем, связанных с высокими токами утечки блока питания компьютера.
13
Выполните подключения (в соответствии с цветовой маркировкой) к разъемам RCA
(разъемы желтого, красного и белого цвета) или S-Video (звук передается через
белый и красный разъемы RCA). Включите внешнее устройство и телевизор.
При подключении внешнего устройства к разъемам RCA или S-Video нажмите
кнопку дважды, чтобы выбрать "Вход 2".
Нажмите кнопку и кнопками выберите режим "ВИДЕО" или "S-ВИДЕО". На
источнике видеосигнала должен быть выбран тот же режим.
Нажмите кнопку для выхода из меню и сохранения выполненных настроек.
Вход 1
ВЫБОР AV1
ВИДЕО (Скарт)
RGB (Скарт)
VGA (Звук на скарт)
DVI (Звук на скарт)
Вход 2
ВЫБОР AV2
ВИДЕО (RCA)
S-ВИДЕО (Звук на RCA)
VGA (Звук на RCA)
DVI (Звук на RCA)
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Подключение через цифровой видеоинтерфейс DVI или разъем VGA.
При использовании цифрового интерфейса подключите к разъему DVI-I источник видеосигнала кабе-
лем DVI-DVI. При использовании интерфейса VGA подключите к разъему DVI-I источник видеосигнала
кабелем DVI-VGA. Перед включением компьютера убедитесь, что телевизор включен в сеть питания.
Звуковой сигнал необходимо подключить отдельным кабелем к разъемам SCART или RCA. При под-
ключении источника звука к разъему SCART нажмите кнопку для выбора "Вход 1". Нажмите кноп-
ку и кнопками выберите режим VGA или DVI, соответствующий выходу источника сигнала.
Нажмите кнопку для выхода из меню и сохранения выполненных настроек.
При подключении источника звукового сопровождения к разъемам RCA нажмите кнопкугггг дважды,
чтобы выбрать "Вход 2". Нажмите кнопку и кнопками выберите режим VGA или DVI, соот-
ветствующий выходу источника сигнала.
Режим VGA или DVI может быть выбран одновременно только для одного из входов, то есть, если
"Вход 1" находится в режиме DVI или VGA, то "Вход 2" в этот режим установить невозможно (необхо-
димо сначала перевести "Вход 1" в состояние "ВИДЕО" или "RGB"), и наоборот.
При подключении устройств, имеющих выход HDMI, необходимо использовать переходник HDMI-DVI,
и для звукового сопровождения использовать AV разъемы L и R.
Подключение аудио- и видеосигнала через разъем SCART.

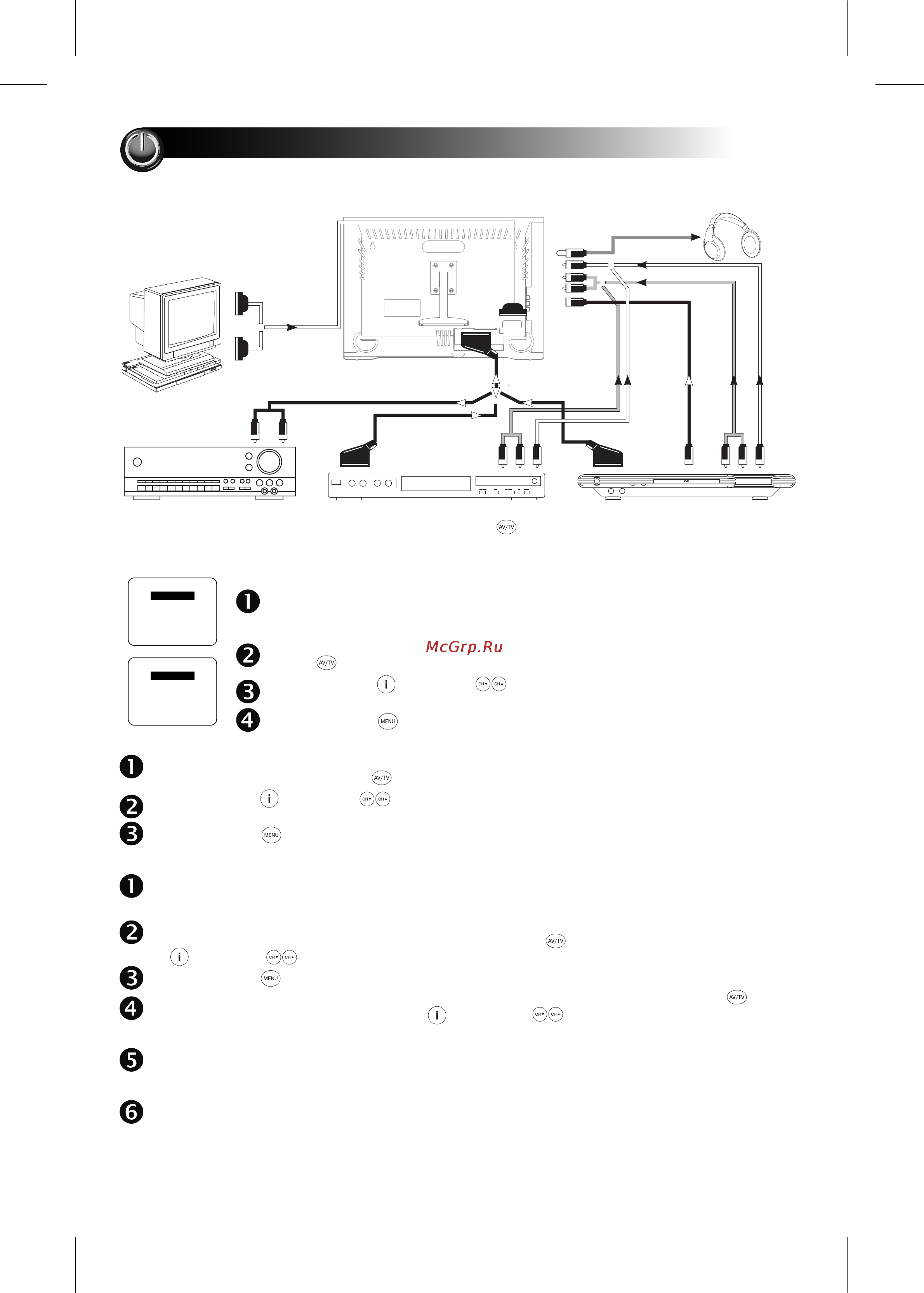

Выполните указанные на схеме подключения к разъему SCART, включите внешнее устройство и
телевизор, затем нажмите кнопку , чтобы выбрать "Вход 1".
Нажмите кнопку и кнопками выберите режим "ВИДЕО" или "RGB" разъема SCART. На источ-
нике видеосигнала должен быть выбран тот же режим.
Нажмите кнопку для выхода из меню и сохранения выполненных настроек.
Подключение аудио- и видеосигнала через боковые RCA разъемы или S-Video.
Вы можете подключить к Вашему ЖК-телевизору разнообразные источники видеосигнала (видеомагнито-
фон, DVD-проигрыватель и т.д.), а также использовать телевизор в качестве компьютерного монитора.
Усилитель НЧ Видеомагнитофон DVD-проигрыватель
Компьютер
Выход VGA
Выход DVI
Вход аудио
(СТЕРЕО)
AV2
S-VIDEO
Входы аудио (СТЕРЕО)
Входы видео
Наушники
RGB выход
SCART
SCART AV1
DVI-I
Подсоединение внешних ус-
тройств производите при от-
ключенных от сети телевизоре
и видеоустройстве.
Компьютер,
приставка HDTV
