установка и подключение
10_ установка и подключение

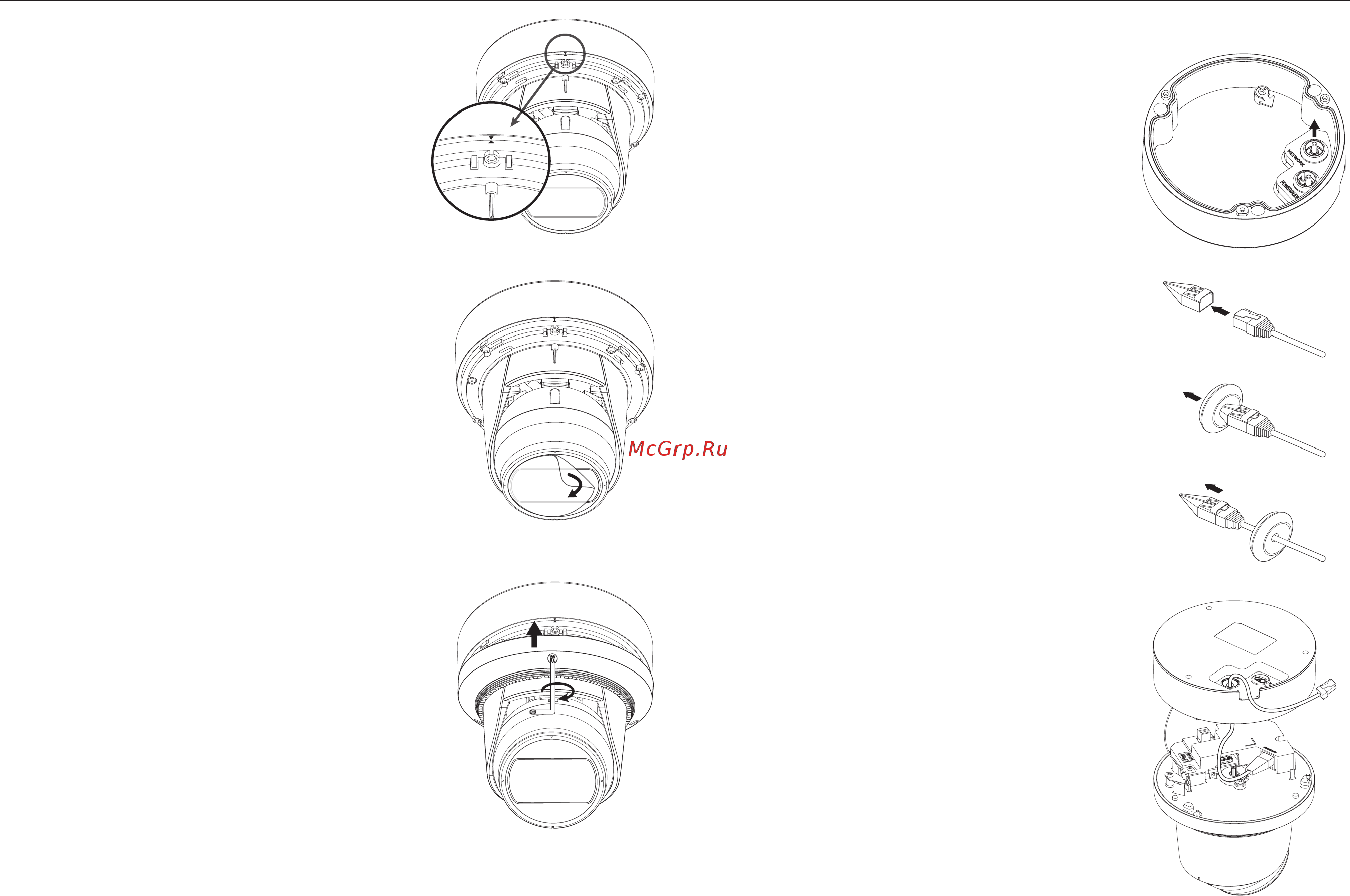

Подключение кабеля локальной сети
1. Извлеките выступающую часть резиновой заглушки для
[NETWORK] в нижней секции, как показано на рисунке.
2. Извлеките резиновую заглушку с отверстием.
3. С помощью установщика защитного колпачка проложите
кабель RJ45.
4. Установите резиновую заглушку и подключите кабель LAN к
выводу Ethernet.
5. Вставьте секцию камеры в нижнюю секцию.
`
Установите ее так, чтобы метки направления в секции камеры и нижней секции были
направлены в одну сторону.
6. Извлеките защитную ленту из окна.
7. Отрегулируйте направление объектива см. раздел “Регулировка
направления наблюдения камеры”. (стр. 12)
8. После установки фиксирующей крышки закрепите ее с помощью
L-образного гаечного ключа.
`
Ввинтите все винты наполовину, а затем полностью затяните их.
