Pioneer DEH-P70BT [6/86] Connecting the units
![Pioneer DEH-P70BT [6/86] Connecting the units](/views2/1467267/page6/bg6.png)
5

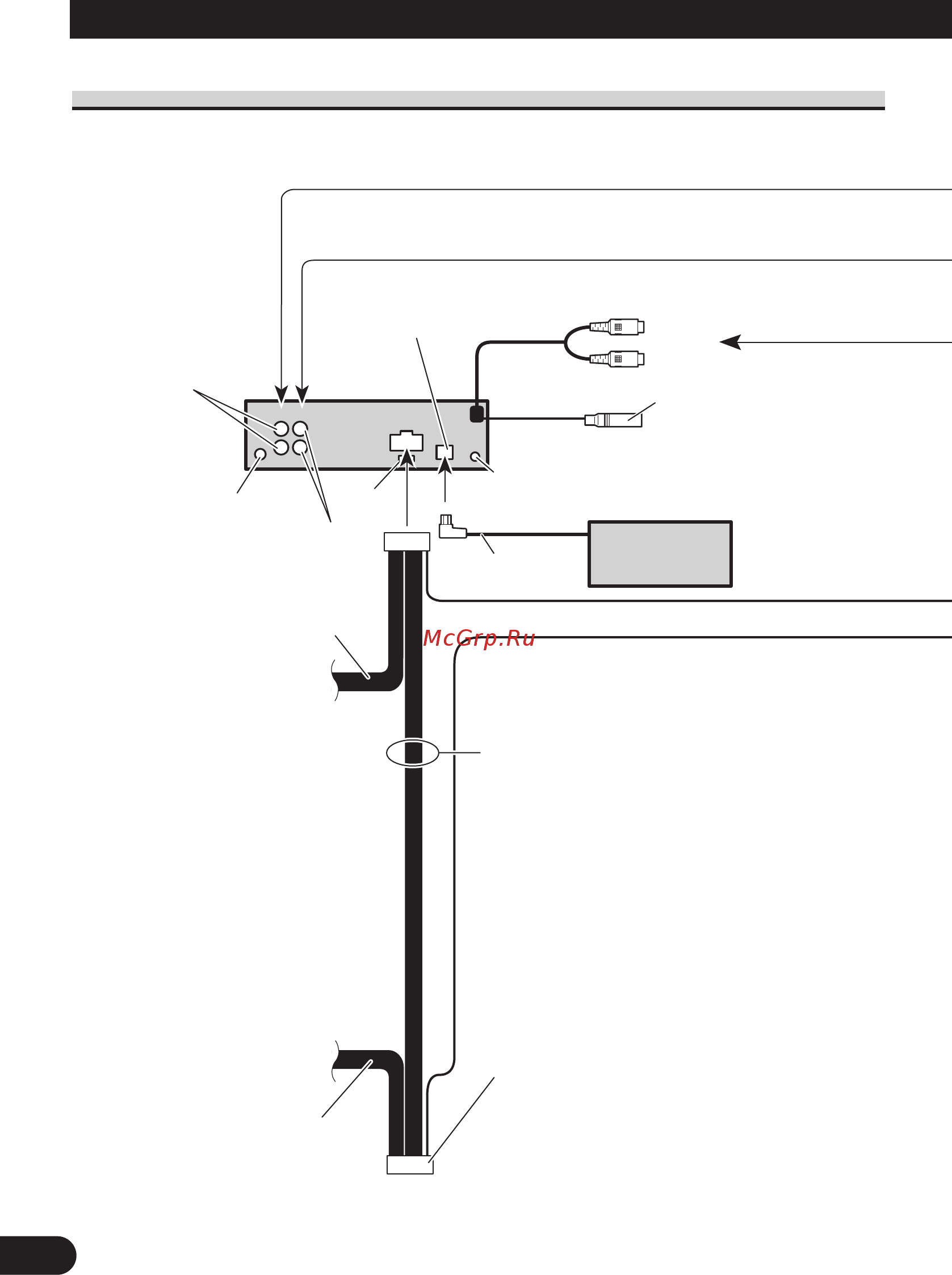

Connecting the Units
ENG/MASTER 96 INST
6
ISO connector
Note:
In some vehicles, the ISO connector may
be divided into two. In this case, be sure
to connect to both connectors.
Speaker leads
White : Front left +
White/black : Front left ≠
Gray : Front right +
Gray/black : Front right ≠
Green : Rear left + or Subwoofer +
Green/black : Rear left ≠ or Subwoofer ≠
Violet : Rear right + or Subwoofer +
Violet/black : Rear right ≠ or Subwoofer ≠
Refer to page 3 - 4.
Refer to page 3 - 4.
This product
Rear output
(REAR OUTPUT)
Jack for the Wired Remote Control
Please see the Instruction Manual for the
Wired Remote Control (sold separately).
Microphone input
(Refer to page 3 - 4.)
15 cm
15 cm
IP-BUS input
(blue)
B
F
Fuse
IP-BUS cable
Multi-CD player
(sold separately)
Subwoofer output or
non fading output
Antenna jack
Front output
Connecting to separately sold power amp
