Приложение 5 Подключение шины RS-485

 Общие свойства шины RS-485

Согласно отраслевому стандарту RS-485, RS-485 представляет собой полудуплексную

коммуникационную шину, которая имеет характеристическую устойчивость 120 Ом,

максимальная нагрузочная способность составляет 32 полезных нагрузки (включая устройство

контроллера и управляемое устройство).

 Расстояние передачи данных по шине RS-485

При использовании витой пары 0,56 мм (24AWG), в соответствии с различными

скоростями передачи, таблица теоретического максимального расстояния передачи

показана ниже:

Макс. расстояние передачи RS-485

Скорость передачи

Макс. расстояние

2400 бит/с

1800м

4800 бит/с

1200м

9600 бит/с

800м

Расстояние передачи будет уменьшено, если мы будем использовать более тонкий кабель

или использовать продукт в условиях сильной электромагнитной интерференции, или если к

шине добавлено много устройств; в противном случае, расстояние передачи будет увеличено.

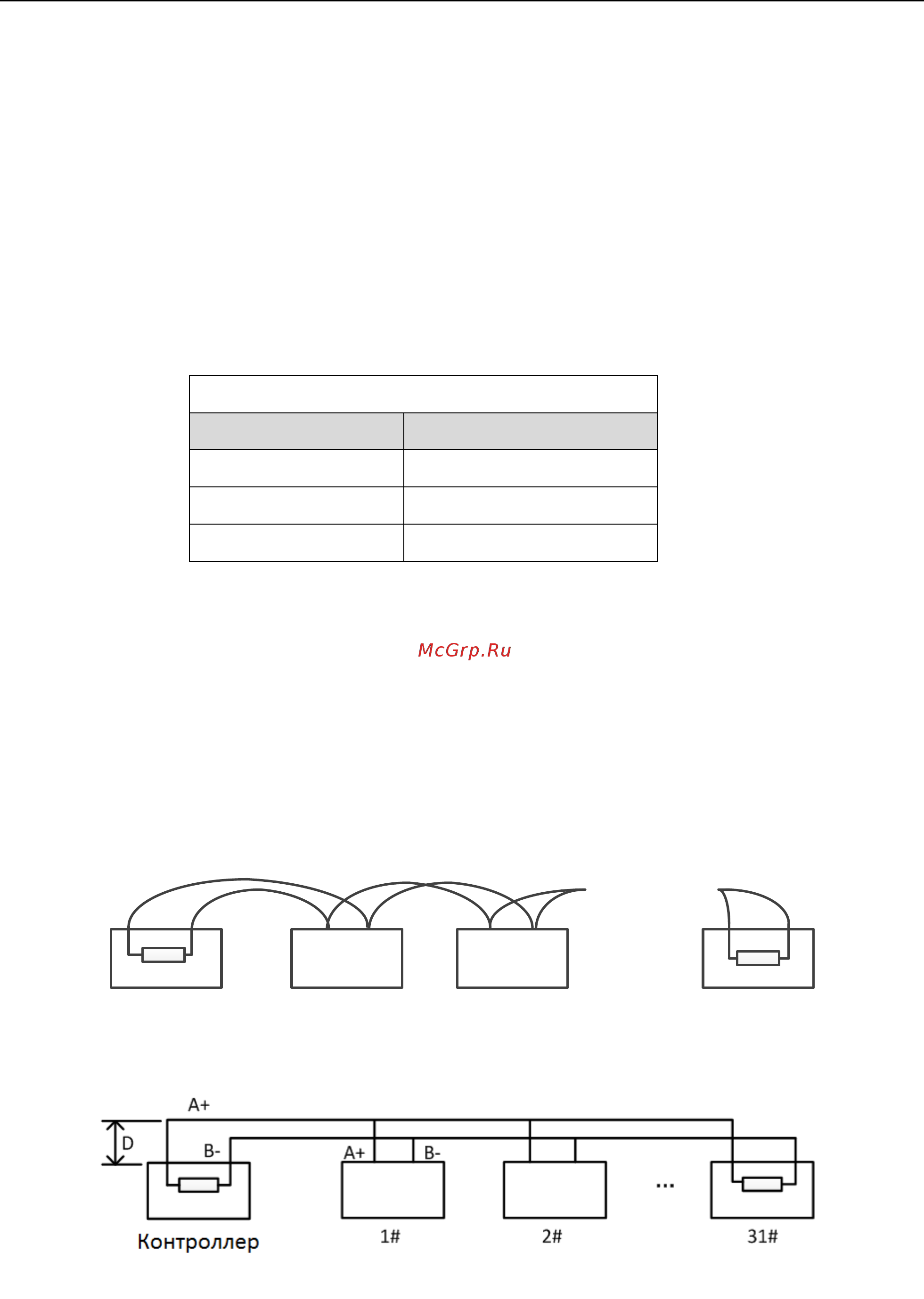

 Методы подключения

Согласно отраслевому стандарту RS-485, RS-485 требует использования метода

последовательного соединения между любыми устройствами, обе стороны должны

подключить сопротивление 120 Ом (показано на Рисунке A.5.1), упрощенный способ

подключения показан на Рисунке A.6.2, но расстояние «D» должно быть не слишком

большим.

32#

…

120Ω

Рисунок A.5.1 Подключение RS-485 (1)

Рисунок A.5.2 Подключение RS-485 (2)
