Руководство пользователя • Скоростные поворотные камеры F серии

149

Приложение 9 Подключение тревожного

входа/выхода

Этот раздел предназначен только для камер с функциями тревожного

входа/выхода.

Камера может быть подключена к тревожным входам (0 ~ 5В постоянного тока)

и тревожным выходам. Смотрите следующие схемы для подключения

тревожного выхода:

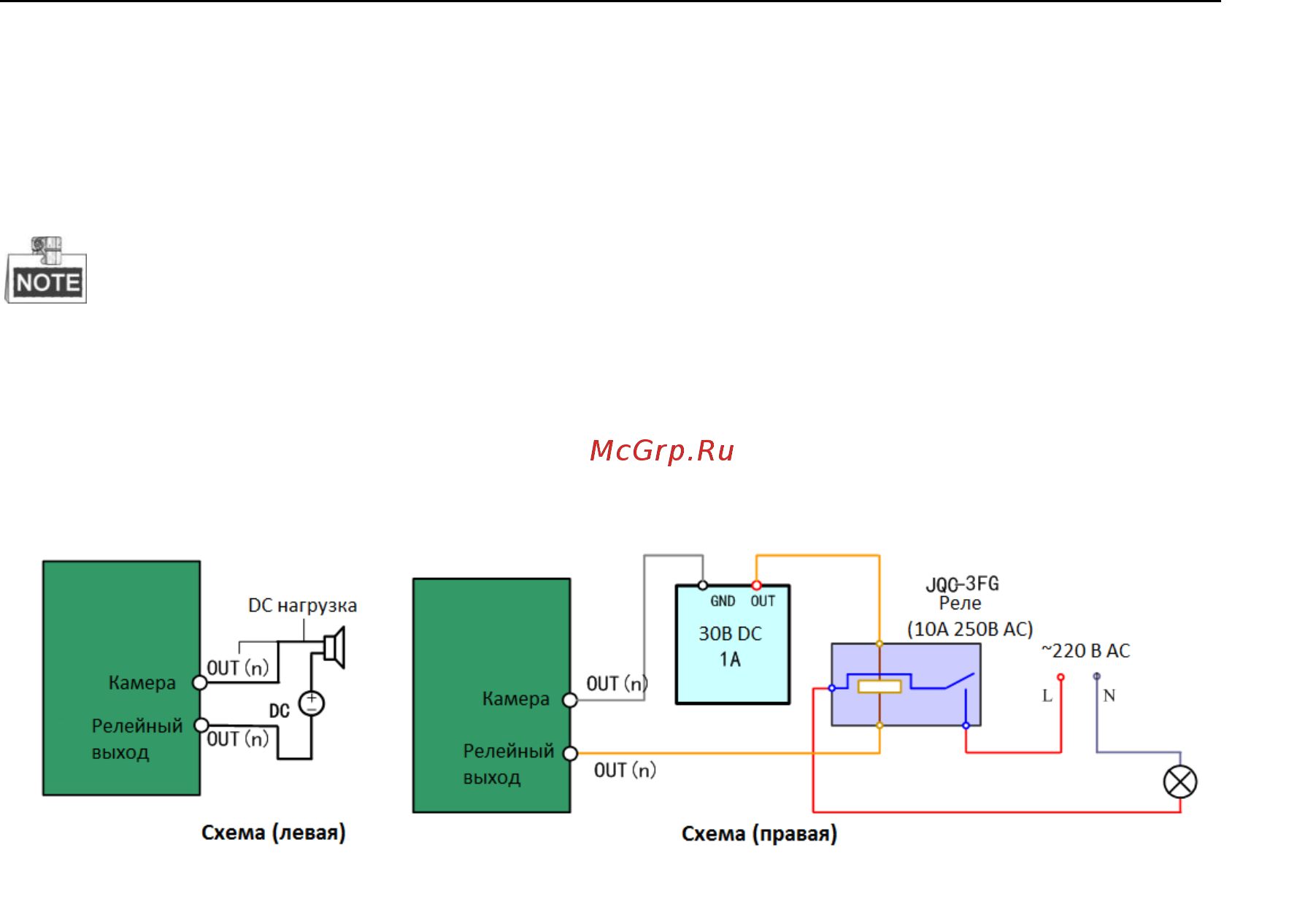

Рисунок A.9.1 Подключение тревожных выходов

Тревога запускает релейный выход (без напряжения), а внешний источник

питания требуется, когда он подключается к устройству сигнализации.

 Для источника постоянного тока (левая схема) входное напряжение должно

быть не более 30В DC, 1 А.

 Для источника переменного тока, необходимо использовать внешнее реле

(правая схема), чтобы предотвратить повреждение камеры и избежать

риска поражения электрическим током.
