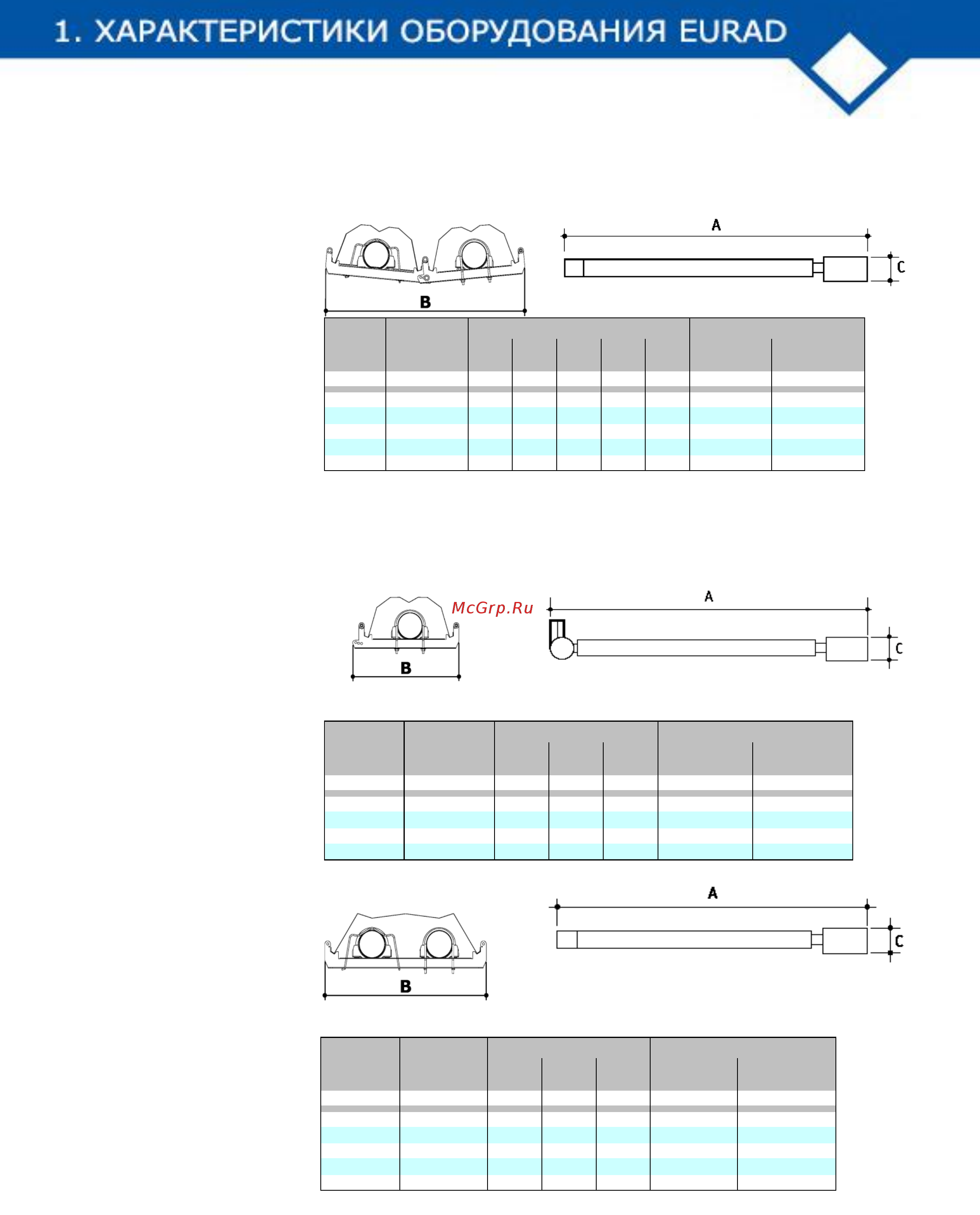

15
EURAD: Руководство по эксплуатации Версия 04/13
Модель Мощность* Размеры Вес
A B1 B2 C1 C2 АЛЮМИНИЙ НЕРЖ.СТАЛЬ
(кВт) (м) (м) (м) (м) (м) (кг) (кг)
MSU 3 M 15,1 3,5 0,82 0,9 0,3 0,3 48,6 56,8
MSU 6 L 27 6,3 0,82 0,9 0,3 0,3 78,5 94,9
MSU 6 H 37,8 6,3 0,82 0,9 0,3 0,3 78,5 94,9
MSU 9 L 42,2 9,1 0,82 0,9 0,3 0,3 107,6 132,2
MSU 9 H 51,9 9,1 0,82 0,9 0,3 0,3 107,6 132,2
* Nном. в с оответс твии с E N 4 3 7
Модель Мощность* Размеры Вес
A В C АЛЮМИНИЙ НЕРЖ.СТАЛЬ
(кВт) (м) (м) (м) (кг) (кг)
MSM 12 L 27 11,8 0,4 0,3 74,3 90,7
MSM 12 H 37,8 11,8 0,4 0,3 74,3 90,7
MSM 18 L 42,2 17,3 0,4 0,3 102,2 126,8
MSM 18 H 51,9 17,3 0,4 0,3 102,2 126,8
* Nном. в соотв етств ии с EN 437
Модель Мощность* Размеры Вес
A В C АЛЮМИНИЙ НЕРЖ.СТАЛЬ
(кВт) (м) (м) (м) (кг) (кг)
MSC 6 L 20,5 6,3 0,6 0,3 71,9 83,1
MSC 6 H 32,4 6,3 0,6 0,3 71,9 83,1
MSC 9 L 27 9,1 0,6 0,3 97,4 114,2
MSC 9 H 42,2 9,1 0,6 0,3 97,4 114,2
MSC 12 M 37,8 11,8 0,6 0,3 124,7 147,1
* Nном. в соотв етств ии с EN 437
Таблица1.2
Характеристики моделей
MSU излучателей EURAD
B1- C1 Размеры моделей MSU с углом кронштейнов 180°.
B2- C2 Размеры моделей MSU с углом кронштейнов 220°.
Таблица 1.3
Характеристики моделей
MSM излучателей EURAD
Таблица 1.4
Характеристики моделей
MSC излучателей EURAD
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
