61
EURAD: Руководство по эксплуатации Версия 04/13

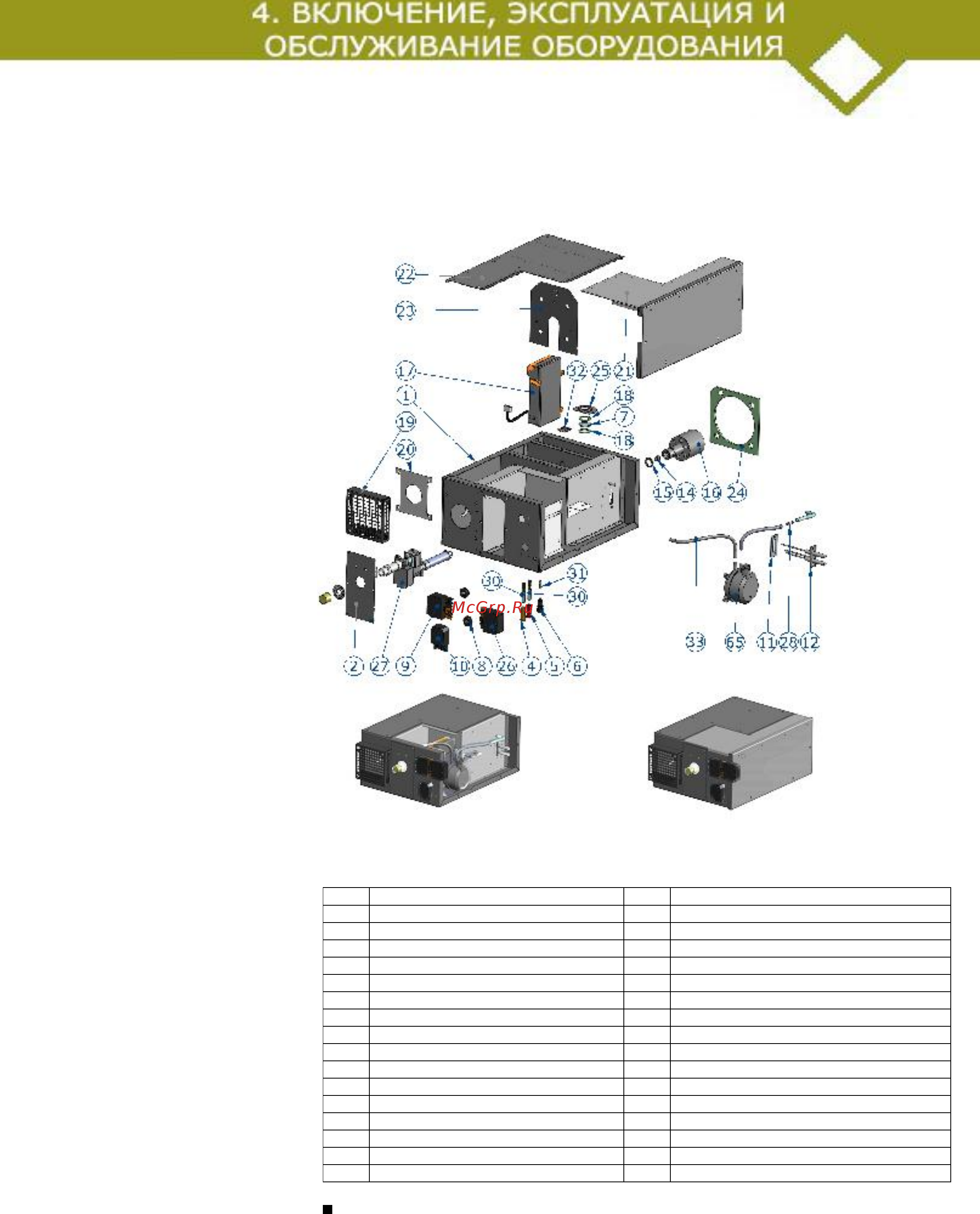

Рисунок 4.1
Компоненты горелки EURAD
На Рисунке 4.1 показаны комплектующие газогорелочного блока
EURAD.
Проверьте соответствие параметров горелки (тип газа (природный газ /
сжиженный газ), мощность модели обогревателя и длина труб) информации,
указанной на табличке технических данных. Завод-производитель
настраивает горелку непосредственно на заводе под определенный тип газа
и мощность. В любом случае рекомендуется проверить эти параметры перед
первым включением оборудования. В Таблицах 4.1, 4.2, 4.3 указаны
установочные параметры для каждой модели излучателей и типа газа.
Поз.
НАИМЕНОВАНИЕ
Поз.
НАИМЕНОВАНИЕ
1
КОРПУС ГОРЕЛОЧНОГО БЛОКА
18
ПРОКЛАДКА ТЕРМОСТОЙКОГО СТЕКЛА
2
ФЛАНЕЦ ГАЗОВОГО КЛАПАНА
19
ЗАЩИТНАЯ РЕШЕТКА ВОЗДУХОЗАБОРА
4
ОРАНЖЕВЫЙ ИНДИКАТОР
20
ВОЗДУХОЗАБОРНАЯ ПЛАСТИНА
5
КРАСНЫЙ ИНДИКАТОР
21
КРЫШКА ЭЛЕКТРИЧЕСКОГО ОТСЕКА
6
ГНЕЗДО ПРЕДОХРАНИТЕЛЯ
22
КРЫШКА ОТСЕКА ГОРЕНИЯ
7
ТЕРМОСТОЙКОЕ СТЕКЛО
23
РЕГУЛЯЦИОННАЯ ПЛАСТИНА
8
САЛЬНИК ЭЛЕКТРИЧЕСКОЙ ПРОВОДКИ
24
ПРОКЛАДКА ГОРЕЛКА-ФЛАНЕЦ ТРУБЫ
9
6-ПОЛЮСНЫЙ РАЗЪЕМ F
25
ДЕРЖАТЕЛЬ СТЕКЛА
10
4-ПОЛЮСНЫЙ РАЗЪЕМ M
26
6-ПОЛЮСНЫЙ РАЗЪЕМ М
11
ПРОКЛАДКА ГРУППЫ ЭЛЕКТРОДОВ
27
ГАЗОВЫЙ КЛАПАН NORDGAS
12
ГРУППА ЭЛЕКТРОДОВ
28
КАППИЛЛЯР
13
ПРЕССОСТАТ (ВОЗДУШНОЕ РЕЛЕ)
30
ЛАМПА СВЕТОВОГО ИНДИКАТОРА
14
СОПЛО
31
ПРЕДОХРАНИТЕЛЬ
15
ЗУБЧАТАЯ ШАЙБА
32
ПРОКЛАДКА
16
ОГНЕВОЙ НАСАДОК
33
СИЛИКОНОВАЯ ТРУБКА
17
КОНТРОЛЛЕР ГОРЕНИЯ NORDGAS
