5
EURAD: Руководство по эксплуатации Версия 04/13
1. ХАРАКТЕРИСТИКИ
ОБОРУДОВАНИЯ EURAD
EURAD - инфракрасный обогреватель, который работает на природном или
сжиженном газе и предназначен для обогрева промышленных помещений
малых и средних размеров. Благодаря автономности работы, а также гибкости
в вопросах монтажа, EURAD может решить проблему отопления нестандартных
помещений (ниши, изолированные и труднодоступные места, отопление
отдельных рабочих мест). Образование газовоздушной смеси происходит в
горелке. Вентилятор распространяет тепло по всей длине излучающих труб, а
также обеспечивает процесс дымоудаления.
Длина труб излучателя составляет от 3 до 18 м. Существуют U-образные
модели с горелкой и вентилятором с одной стороны (модели MSC и MSU) и
линейные модели с горелкой и вентилятором с разных сторон (модели MSM).
Горелка мощностью от 15 до 50 кВт может устанавливаться снаружи или
внутри помещения. Нагретые трубы (до температуры ~400°C) излучают
инфракрасные лучи, обогревая помещения. Трубы диаметром 100 мм
сделаны из специальной стали, стойкой к высоким температурам, и прошли
специальную обработку для повышения коэффициента излучения.
Специальные параболические рефлекторы, изготовленные из алюминия или
нержавеющей стали, расположенные над трубами, точно направляют тепло в
зону обогрева. Модели MSC имеют один рефлектор на две трубы. Модели
MSU - два индивидуальных рефлектора (над каждой трубой). Линейные
модели MSM имеют только один рефлектор.

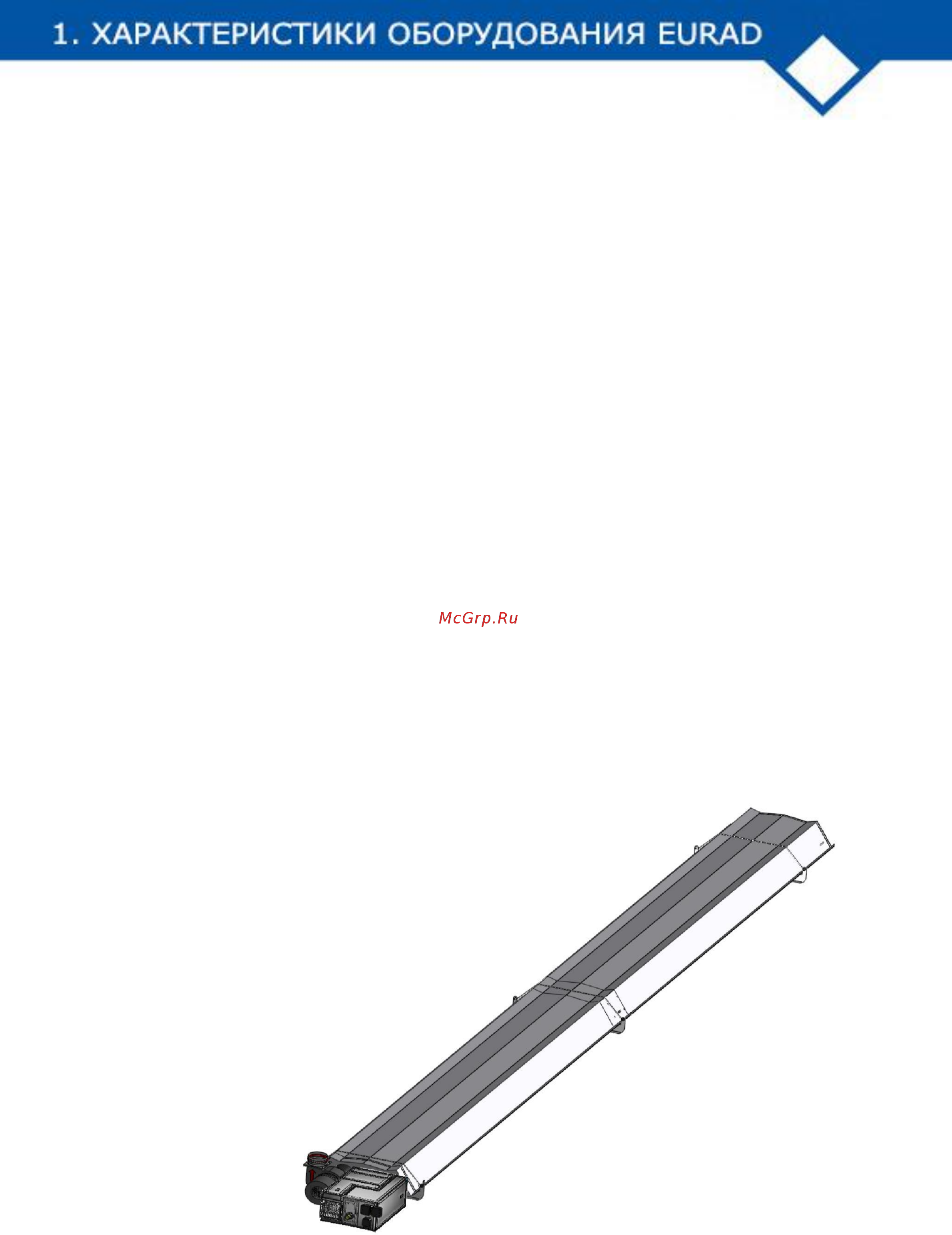

Рисунок 1.1
Газолучистый обогреватель
EURAD модель MSC
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
