9
EURAD: Руководство по эксплуатации Версия 04/13

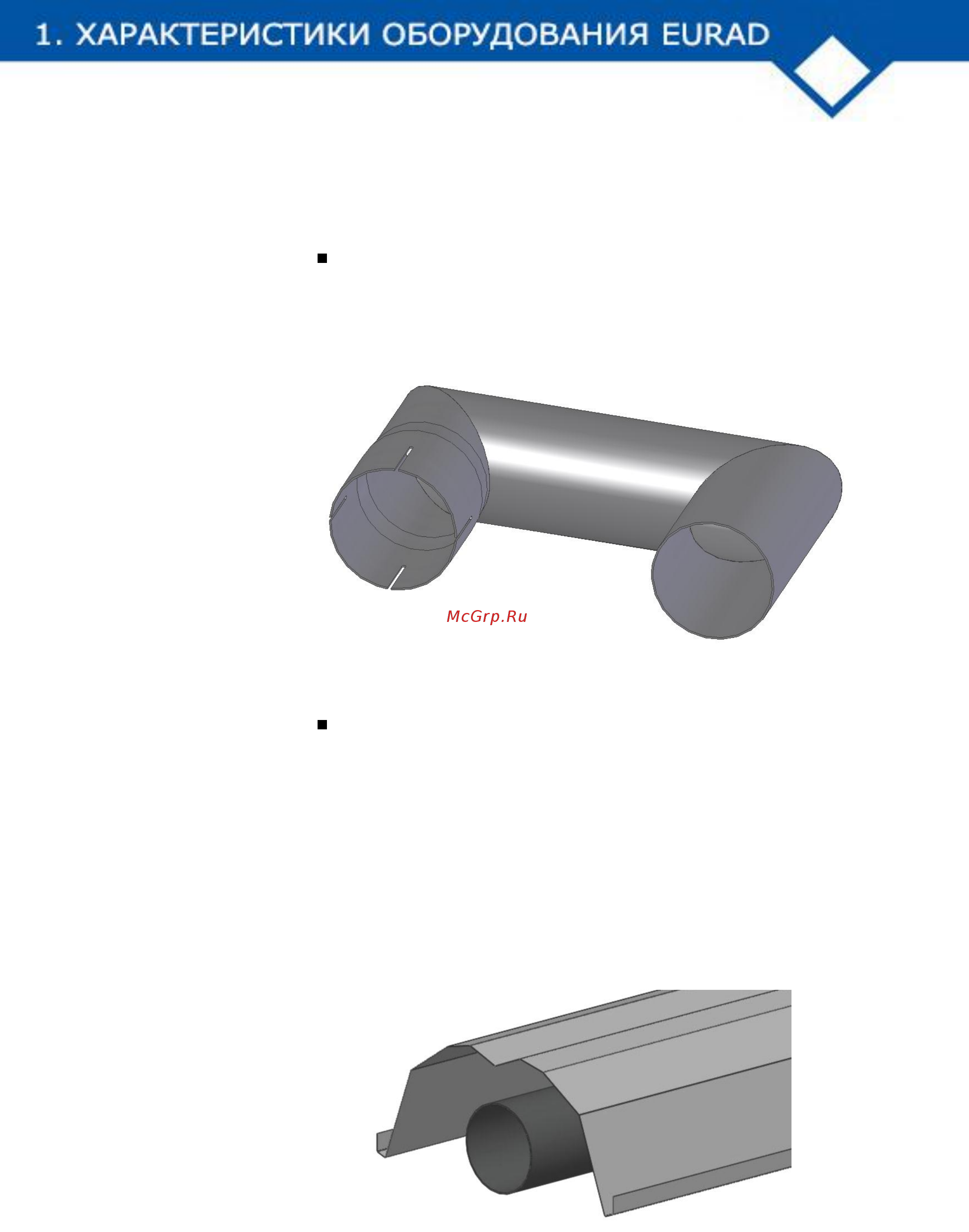

КОЛЕНО
В моделях MSU и MSC соединительное колено на 180° сделано из того
же материала, из которого изготовлены трубы.
Рисунок 1.6
Колено
РЕФЛЕКТОРЫ
Параболические рефлекторы обогревателя EURAD изготовлены из
алюминия с зеркальной поверхностью для увеличения отражательной
способности. Специальная форма рефлекторов позволяет направлять
излучение непосредственно в зону обогрева, избегая конвективных
теплопотерь к потолку помещения. По заказу поставляются также
рефлекторы из нержавеющей стали, применяемые в основном в
запыленных помещениях.
Рисунок 1.7
Рефлектор в разрезе,
модели MSU и MSM
