3It
Italiano
Arancione/bianco
Effettuare il collegamento al segnale di
illuminazione del veicolo.
Connettore ISO
In alcuni veicoli, il connettore ISO può
essere diviso in due. In questo caso,
assicurarsi di collegare entrambi i
connettori.
NOTE
• Cambiare il menu iniziale dell’unità. Fare
riferimento a [SP-P/O MODE]. L’uscita
subwoofer dell’unità è monofonica.
• Quando si utilizza un subwoofer da 70 W
(2 Ω), assicurarsi di collegare il subwoofer
alle interlinee viola e viola/nero dell’unità.
Non collegare nulla alle interlinee verde e
verde/nero.

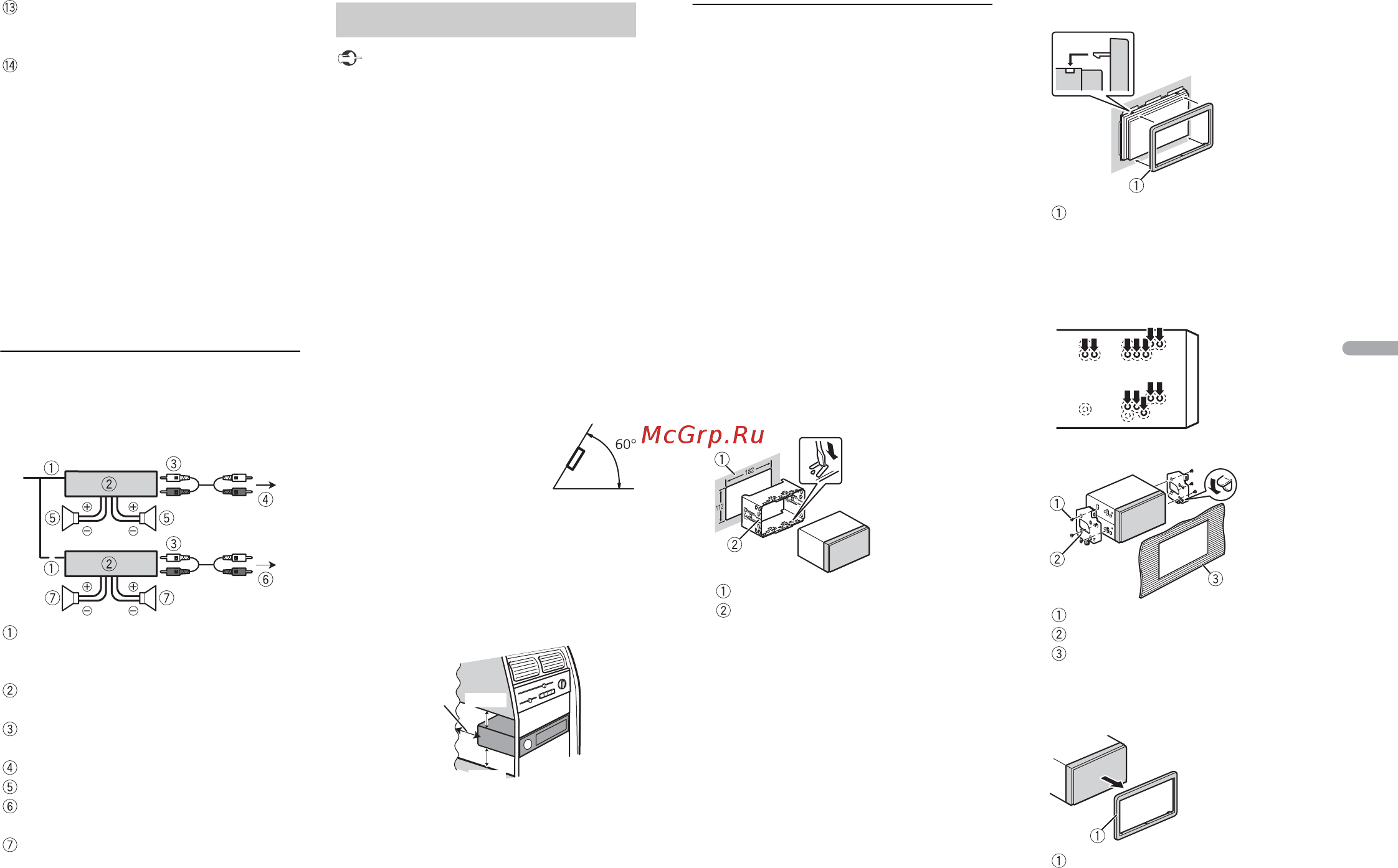

Amplificatore di potenza
(venduto separatamente)
Eseguire questi collegamenti quando si
utilizza un amplificatore opzionale.
Telecomando di sistema
Effettuare la connessione al cavo blu/
bianco.
Amplificatore di potenza (venduto
separatamente)
Effettuare la connessione con cavi RCA
(venduti separatamente)
All’uscita anteriore
Altoparlante anteriore
All’uscita posteriore o all’uscita
subwoofer
Altoparlante posteriore o subwoofer
Importante
• Verificare tutti i collegamenti e i sistemi
prima dell’installazione finale.
• Non utilizzare parti non autorizzate, in
quanto possono provocare
malfunzionamenti.
• Se l’installazione richiede la foratura o
altre modifiche del veicolo, consultare il
rivenditore.
• Non installare l’unità se:
– può interferire con il funzionamento dei
veicolo.
– può causare lesioni ai passeggeri in
caso di arresto improvviso.
• In caso di surriscaldamento, il laser
semiconduttore può subire danni.
Installare l’unità lontano da luoghi caldi,
come ad esempio vicino alle bocchette
del riscaldamento.
• È possibile ottenere
prestazioni ottimali quando
l’unità viene installata con
un’angolazione inferiore ai
60°.
• Durante l’installazione, per garantire la
corretta dispersione del calore quando si
utilizza l’unità, accertarsi di lasciare
ampio spazio dietro il pannello posteriore
e avvolgere i cavi allentati in modo che
non blocchino le aperture.
Installazione
Lasciare
ampio spazio
5 cm
5 cm
Montaggio DIN anteriore/
posteriore
È possibile installare correttamente l’unità
utilizzando sia l’installazione a montaggio
anteriore che a montaggio posteriore.
Per l’installazione, utilizzare i componenti
disponibili in commercio.
Montaggio anteriore DIN
1 Inserire il riduttore di montaggio nel
cruscotto.
Per l’installazione in spazi poco
profondi, utilizzare il riduttore di
montaggio in dotazione. Se lo spazio a
disposizione è sufficiente, utilizzare il
riduttore di montaggio in dotazione
con il veicolo.
2 Fissare il riduttore di montaggio
utilizzando un cacciavite per piegare
le linguette metalliche (90°) in
posizione.
Cruscotto
Riduttore di montaggio
• Assicurarsi che l’unità sia installata
saldamente in posizione.
Un’installazione instabile può
provocare salti o malfunzionamenti.
3 Posizionare l’anello di rivestimento.
Anello di rivestimento
Montaggio posteriore DIN
1 Determinare la posizione corretta in
cui i fori della forcella e il lato
dell’unità corrispondono.
2 Serrare le viti su ogni lato.
Vite capriata (5 mm × 8 mm)
Forcella montante
Cruscotto o console
Rimozione dell’unità
1 Rimuovere l’anello di rivestimento.
Anello di rivestimento
