3Fr
Fraais
Violet/noir : arrière droite ou haut-
parleur d’extrêmes graves
Orange/blanc
À raccorder à un signal d’éclairage du
véhicule.
Connecteur ISO
Dans certains véhicules, le connecteur
ISO peut être divisé en deux. Dans ce
cas, veillez à raccorder les
deux connecteurs.
REMARQUES
Modifiez le menu initial de cet appareil.
Voir [SP-P/O MODE]. La sortie du haut-
parleur d’extrêmes graves de cet appareil
est monophonique.
Lorsque vous utilisez un haut-parleur
d’extrêmes graves de 70 W (2 Ω), assurez-
vous de raccorder le haut-parleur
d’extrêmes graves aux fils violet et violet/
noir de cet appareil.
Ne raccordez rien aux fils vert et vert/noir.

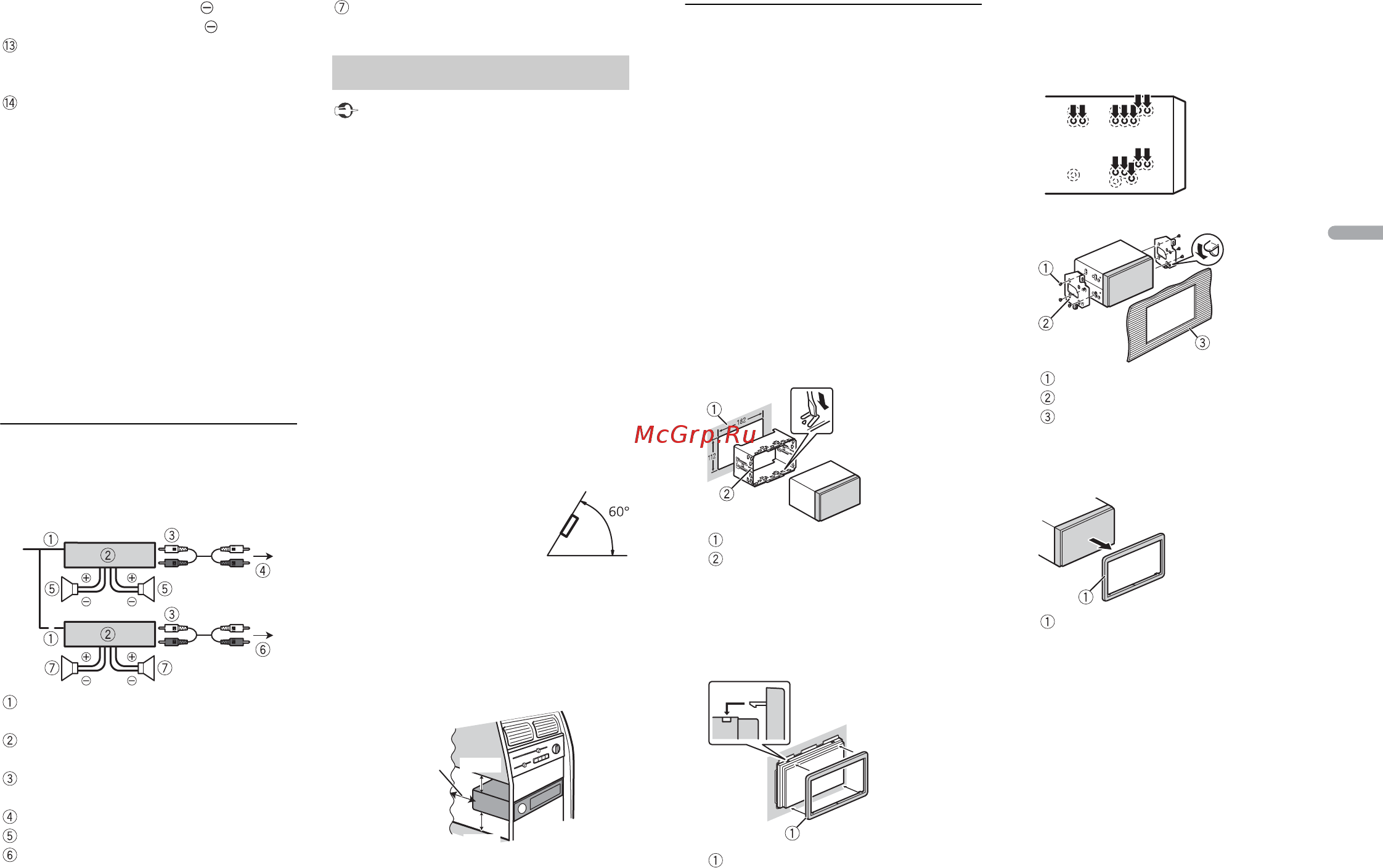

Amplificateur de puissance
(vendu séparément)
Effectuez ces raccordements si vous
utilisez l’amplificateur optionnel.
Télécommande de système
À raccorder au câble bleu/blanc.
Amplificateur de puissance (vendu
séparément)
À raccorder aux câbles RCA (vendus
séparément)
Vers la sortie avant
Haut-parleur avant
Vers la sortie arrière ou la sortie du haut-
parleur d’extrêmes graves
Haut-parleur arrière ou haut-parleur
d’extrêmes graves
Important
Vérifiez tous les raccordements et les
systèmes avant l’installation finale.
N’utilisez pas de pièces non autorisées,
car cela pourrait provoquer des
dysfonctionnements.
Consultez votre revendeur si l’installation
nécessite de percer des trous ou
d’apporter d’autres modifications au
véhicule.
N’installez pas cet appareil aux endroits
où :
il peut interférer avec le
fonctionnement du véhicule ;
il peut causer des blessures à un
passager à la suite d’un arrêt brusque.
S’il surchauffe, le laser à semiconducteur
risque d’être endommagé. Installez cet
appareil à l’écart des endroits chauds
(ex. : la sortie du chauffage).
Une performance optimale
est obtenue lorsque
l’appareil est installé à un
angle inférieur à 60°.
Pour l’installation, afin d’assurer une
dispersion de chaleur adéquate lors de
l’utilisation de cet appareil, veillez à
laisser suffisamment d’espace derrière la
face arrière et à enrouler tout câble
gênant de façon à ne pas obstruer les
ouvertures d’aération.
Installation
Laissez
suffisamment
d’espace
5cm
5cm
Montage avant/arrière DIN
Cet appareil peut être installé
correctement en optant pour un montage
avant ou un montage arrière.
Pour l’installation, utilisez des pièces
disponibles dans le commerce.
Montage avant DIN
1 Insérez le manchon de montage dans
le tableau de bord.
Pour une installation dans des espaces
peu profonds, utilisez le manchon de
montage fourni. S’il y a suffisamment
d’espace, utilisez le manchon de
montage fourni avec le véhicule.
2 Fixez le manchon de montage à l’aide
d’un tournevis pour plier les
languettes métalliques (90°) et les
mettre en place.
Tableau de bord
Manchon de montage
Vérifiez que l’appareil est bien en
place. Une installation instable peut
entraîner des tremblements et
d’autres dysfonctionnements.
3 Fixez l’anneau de garniture.
Anneau de garniture
Montage arrière DIN
1 Déterminez la position appropriée
dans laquelle les orifices du support et
le côté de l’appareil se font face.
2 Serrez les vis de chaque côté.
Vis à tête bombée (5 mm × 8 mm)
Support de montage
Tableau de bord ou console
Retrait de l’appareil
1 Retirez l’anneau de garniture.
Anneau de garniture
Le détachement de la face avant
permet d’accéder plus facilement à
l’anneau de garniture.
2 Insérez les clés d’extraction fournies
dans les deux côtés de l’appareil
jusqu’à leur enclenchement.
