<YRD5342-B> <12>

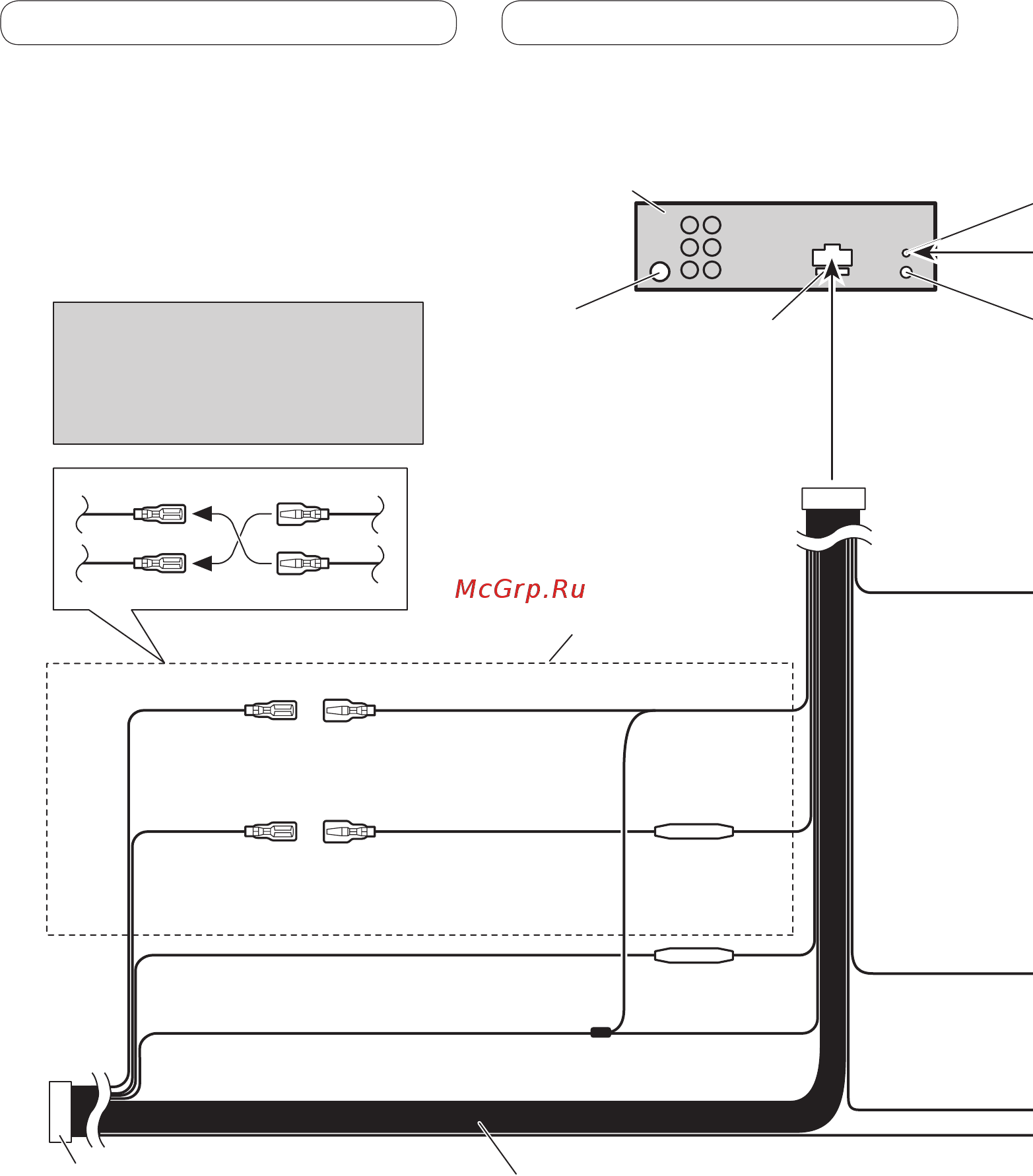

Raccordements des appareils
Branchement du cordon d’alimentation
Remarques:
·
Change le réglage initial de cet appareil (reportez-vous au mode d’emploi).
La sortie de caisson de grave de cet appareil est monophonique.
· Lors de l’utilisation d’un caisson de grave de 70 W (2 Ω),
assurez-vous de le raccorder aux câbles Violet et Violet/noir de cet
appareil. Ne connectez rien aux câbles Vert et Vert/noir.
Méthode de connexion
1. Serrez le conducteur.
2. Serrez fermement
avec une pince à
mâchoires pointues.
Remarque:
· La position du contacteur de frein à main dépend du modèle de véhicule. Pour les
détails, consultez le manuel de l’utilisateur du véhicule ou un concessionnaire.
Jaune/noir
Si vous utilisez un équipement avec une fonction de mise en
sourdine, raccordez ce conducteur au conducteur de mise en
sourdine audio de cet équipement. Sinon, laissez le
conducteur de mise en sourdine audio non raccordé.
Vert clair
Utilisé pour détecter l’état ON/OFF du frein à main.
Ce fil doit être raccordé sur l’alimentation du
contacteur de frein à main.
Bleu/blanc
Connectez à la prise de commande du système de
l’amplificateur de puissance (max. 300 mA 12 V CC).
Bleu/blanc (6*)
Connectez à la prise du contrôle de relais de
l’antenne automatique (max. 300 mA, 12 V CC).
La position des broches du
connecteur ISO diffère en
fonction du type de véhicule.
Connectez 5* et 6* quand la
broche 5 correspond à la
commande de l’antenne. Dans
les autres cas, ne connectez
jamais 5* et 6*.
Bleu/blanc (5*)
Côté mise à terre
Côté alimentation
Contacteur de
frein à main
Câbles d’enceinte
Blanc: Avant gauche
Blanc/noir: Avant gauche
Gris: Avant droit
Gris/noir: Avant droit
Vert: Arrière gauche ou caisson de grave
Vert/noir: Arrière gauche ou caisson de grave
Violet: Arrière droit ou caisson de grave
Violet/noir: Arrière droit ou caisson de grave
Connecteur ISO
Remarque:
Dans certains véhicule, le connecteur ISO peut
être divisé en deux. Dans ce cas, assurez-vous
de faire la connexion aux deux connecteurs.
Remarque:
En fonction du type de véhicule, la
fonction de 2* et de 4* peut différer. Dans
ce cas, assurez-vous de connecter 1* à 4*
et 3* à 2*.
1*
3*
2*
4*
Jaune (2*)
Secours
(ou accessoire)
Jaune (1*)
Connectez à une prise
d’alimentation constante 12 V.
Connectez les câbles de la même
couleur les uns aux autres.
Fusible (10 A)
Résistance
fusible
Résistance
fusible
Rouge (4*)
Accessoire
(ou secours)
Orange/blanc
Raccordez ce fil
à
la prise du commutateur d’éclairage.
Rouge (3*)
Connectez à une prise commandée par
le commutateur d’allumage (12 V CC).
Noire (masse au châssis)
Connectez à une section métallique propre et sans peinture.
Cet appareil
Entrée d’antenne
4 m
Microphone
(MVH-8300BT seulement)
Entrée pour télécommande câblée
Un adaptateur de télécommande
câblée peut être connecté à cette
prise (vendu séparément).
Entrée microphone
(MVH-8300BT seulement)
4
