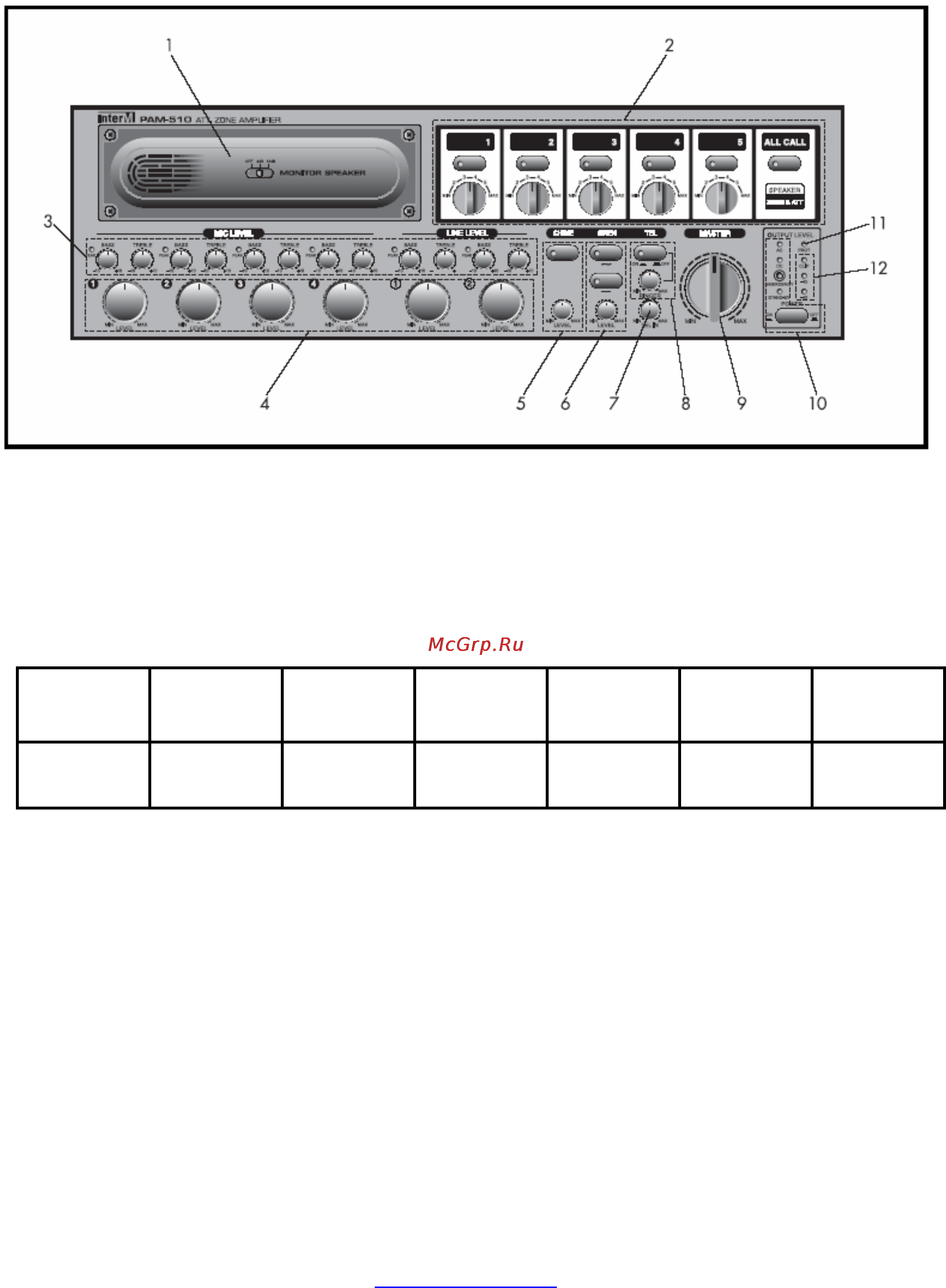

Передняя панель

1. Мониторный громкоговоритель

Громкоговоритель предназначен для контроля работы усилителя. Имеет трех позиционный

переключатель, - 6 дБ, -12 дБ и выключено. Данное посадочное место, может быть использовано

под ТЮНЕР, КАССЕТНАУЮ ДЕКУ или CD-проигрыватель

2. Селектор зон громкоговорителей с аттенюаторами

Предназначен для подключения групп громкоговорителей к усилителю и регулировки громкости

звучания.

• Позиции аттенюатора и

соответствующее выходное напряжение

MIN

MAX

Выходное

напряжение

6 В

8,9 В

12,5 В

25 В

50 В

100 В

3. Регуляторы тембра и пиковые индикаторы

Индивидуальные регуляторы тембра для каждого входного канала. Регулировка осуществляется на

частотах 100 Гц и 10 кГц, глубина регулировки ± 12 дБ. Светодиодный индикатор перегрузки

начинает светиться при достижении входным сигналом порогового уровня для данного входа.

4. Раздельная регулировка громкости по входам.

Шесть регуляторов уровня входного сигнала.

Клавиша «ГОНГ» и регулятор приглушения сигналов

При нажатии клавиши четырех тональный сигнал поступает на выбранные зоны. Все

воспроизводимые фонограммы в это время приглушаются. Уровень приглушения выставляется

регулятором LEVEL. В положении MIN фонограмма не приглушается, а сигнал гонга микшируется с

воспроизводимой фонограммой, последующие положения определяют степень приглушения

фонограммы. В положении MAX фонограмма полностью глушится, звучит

сигнал гонг, а через 2

секунды восстанавливается воспроизведение фонограммы.

6. Клавиши «СИРЕНА» и регулятор приглушения сигналов

Усилитель может воспроизводить звук сирены двух видов: постоянную ( кнопка «-») и

синусоидальную (кнопка «~»). Работа схемы приглушения сигнала аналогична гонгу (см. п. 5).
