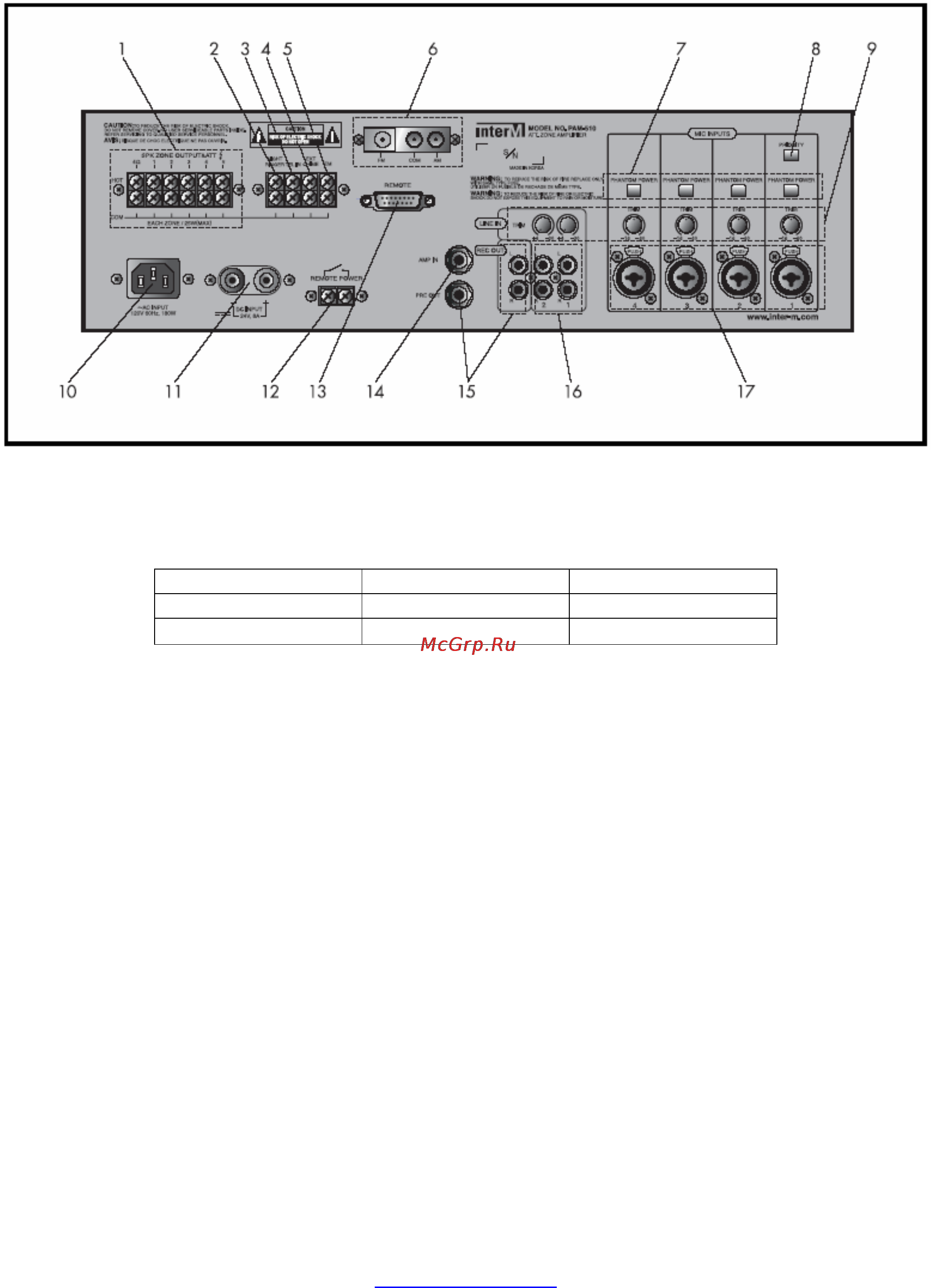

Задняя панель

1. Выходы на громкоговорители

К этим клеммам подключаются линии с громкоговорителями (все громкоговорители подсоединены

параллельно). Общее сопротивление подсоединенных параллельно громкоговорителей не должно быть

ниже указанного в таблице

4 Ω 100V

PAM-510

22 В/ 4 Ω 120 Ватт 400 Ω

PAM-520

31 В/ 4 Ω 240 Ватт

200 Ω

Обратите внимание на то, что указаны сопротивления по переменному току. Измерить их обычным

омметром нельзя.

2. Клеммы подключения звонка

Клеммы для подключения к АТС для реализации функции «ночной звонок»

3. Клеммы подключения телефонной линии

Клеммы для подключения к линейному выходу офисной АТС для реализации функции пейджинга.

Данный вход имеет приоритет

над любыми сигналами кроме приоритетных микрофонных входов.

* Сигнал, подаваемый на линейный вход (14) не может быть подавлен, поэтому не используйте этот

вход при совместной работе усилителя с АТС.

4. Клеммы для дистанционного включения «ГОНГА»

При замыкании этих клемм подается четырех тоновый сигнал «ГОНГ»

5. Клеммы для дистанционного включения оповещения (для моделей

с индексом VF)

Клеммы предназначены для подключения к пожарной сигнализации. При их замыкании транслируется

заранее записанное сообщение из микросхемы памяти (опция, для моделей с индексом VF).

* Сигнал, подаваемый на линейный вход (14) не может быть подавлен, поэтому не используйте этот

вход при совместной работе усилителя с пожарной сигнализацией.

6. Панель для подключения

антенны (только при наличии тюнера)

7. Клавиши включения фантомного питания конденсаторных микрофонов.

При нажатии клавиши на входной разъём подаётся постоянное напряжение 24В через

токоограничивающие резисторы. Если Вы не используете конденсаторные микрофоны, то все клавиши 4

должны находится в не нажатом состоянии.

8. Клавиша приоритета (только для 1-го входа)

Делает вход приоритетным по

отношению к другим.
