G-scan 3 Инструкция вер. 103РУС Декабрь, 2018

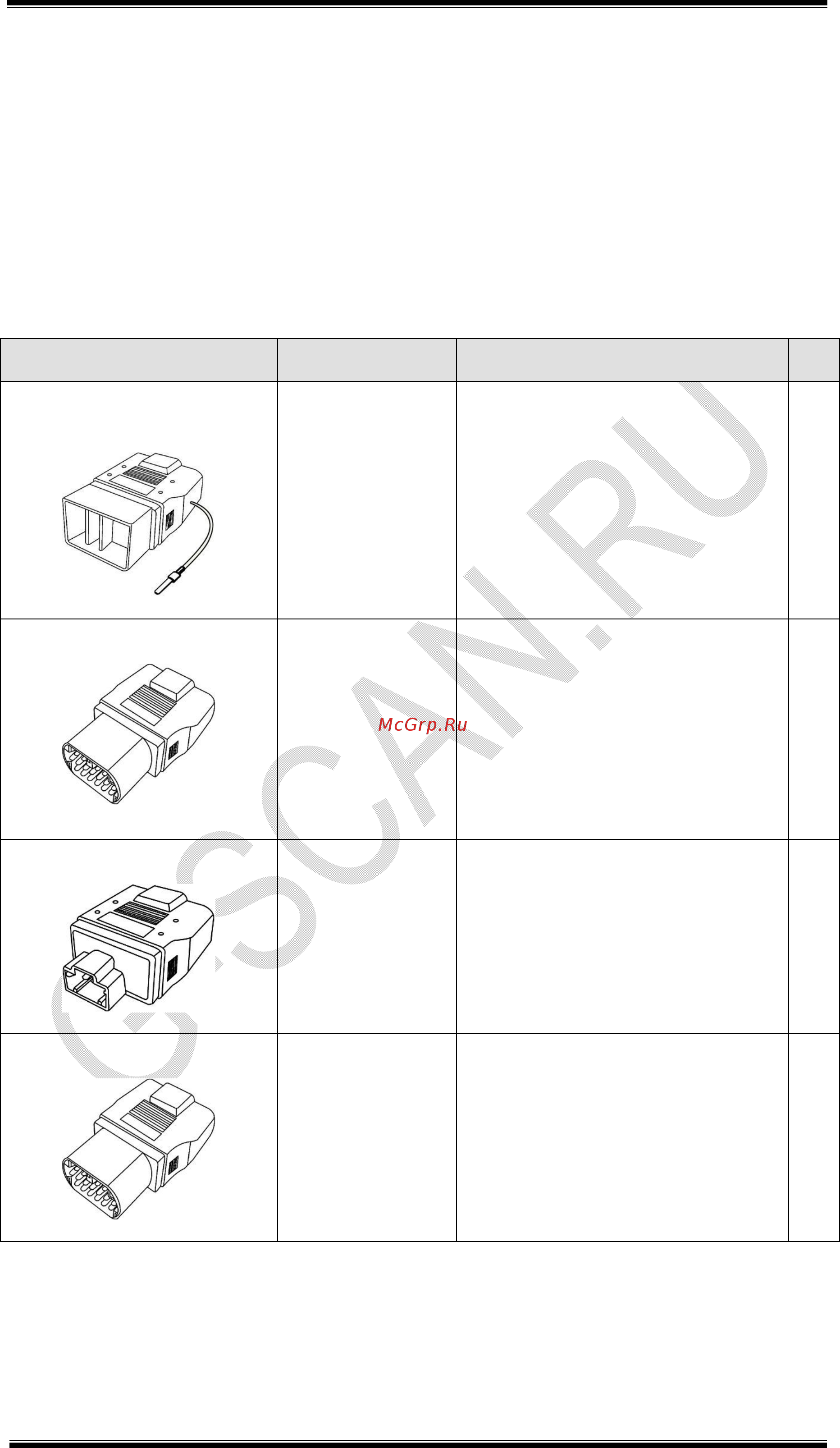

Опциональные OBD адаптеры для азиатских автомобилей
Компоненты не включены в Базовый Комплект, но могут быть приобретены
дополнительно.
Компонент Парт Номер Описание Кл
TOYOTA
17+1PIN
Квадратный
G1PZDPA001
Используется для коммуникации
со старыми Toyota и Lexus у
которых 17+1 пин “Квадратный”
разъём под капотом.
1
TOYOTA 17P Круглый
G1PZFPA002
Используется для коммуникации
со старыми Toyota и Lexusу
которых 17-пин “Круглый”
разъём.
Не путать с 17-пин разъёмом для
Mazda.См. название на корпусе
разъёма.
1
HONDA/ACCURA 3P
G1PZFPA003
Используется для коммуникации
со старыми Honda и
Acuraукоторых3-пин или 5-пин
разъем.
1
MAZDA 17P
G1PZFPA004
Используется для коммуникации
со старыми Mazda.
Не путать с 17-пин разъёмом для
Toyota.См. название на корпусе
разъёма.
1
