«АВТОАС-F16», «АВТОАС-F16 CAN»

Микропрограммный модуль «ГАЗ ВАЛДАЙ EDC7UC31»

Микропрограммный модуль «ГАЗ ВАЛДАЙ EDC7UC31».

Микропрограммный модуль предназначен для тестирования системы электронного управления двигателем

автомобилей ГАЗ ВАЛДАЙ с дизельным двигателем ММЗ Д245.7 Е3, с бортовым напряжением 12В,

оснащенных блоками управления двигателем BOSCH EDC7UC31, заводской номер 245-3763001-04.

Основные возможности:

− считывание и расшифровка кодов неисправностей;

− стирание кодов неисправностей;

− контроль над текущими параметрами работы двигателя в режиме реального

времени;

− управление исполнительными механизмами;

− считывание идентификационных данных ЭБУ;

− сохранение результатов тестирования в энергонезависимой памяти прибора.

В автомобиле ГАЗ Валдай с двигателем ММЗ Д245.7 Е3 используется 16-и контактный диагностический

разъем OBD-II расположенный в салоне автомобиля под рулевой колонкой. Для подключения используйте

диагностический кабель «OBD-II (FULL)».

4 ( )

7 (K-Line)

15 ( )L-Line 16 (+)

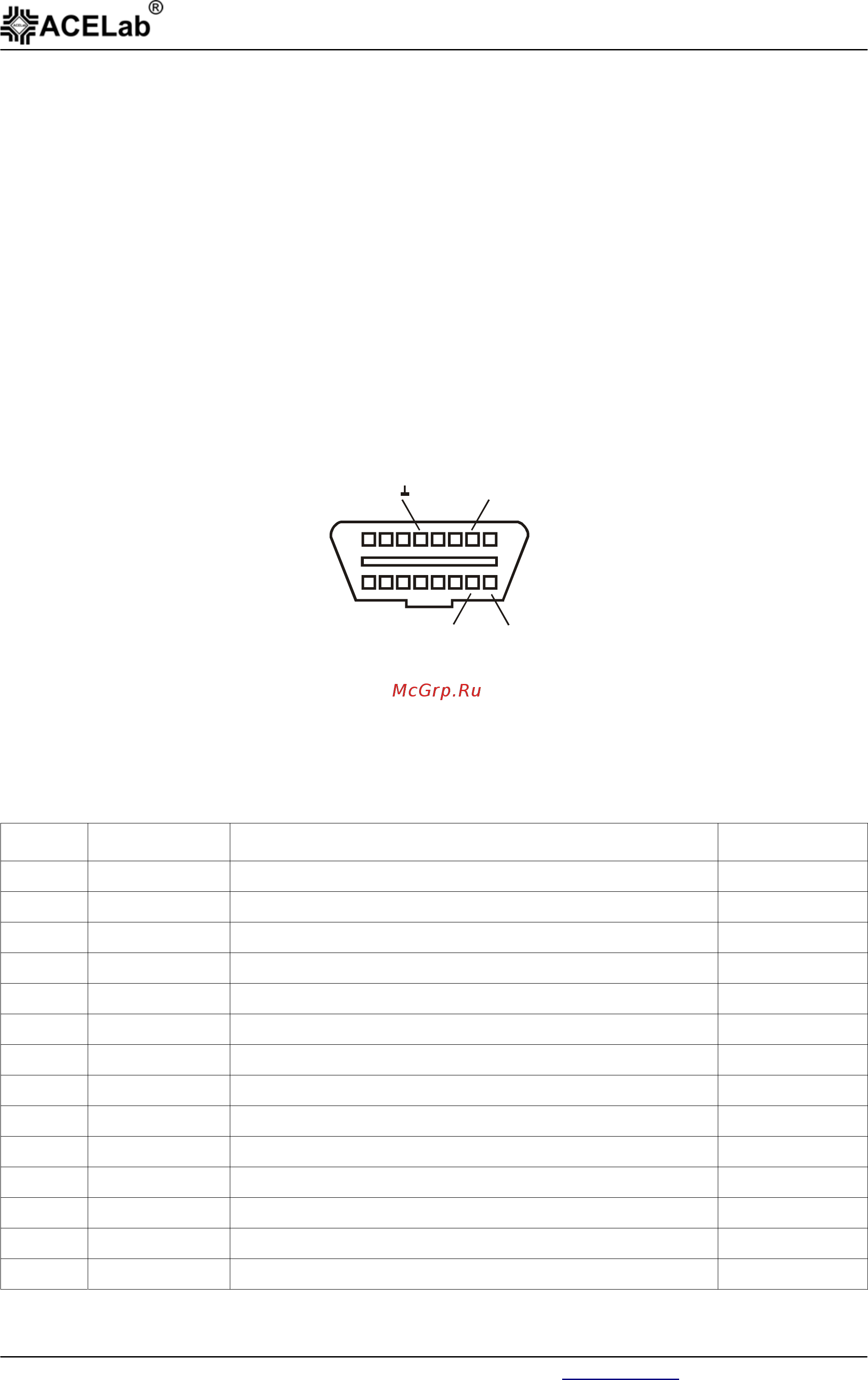

Рис. 1. 16-и контактный диагностический разъем OBD-II.

Основные режимы работы сканера с микропрограммным модулем «ГАЗ ВАЛДАЙ EDC7UC31» аналогичны

описанным в базовом руководстве пользователя «АВТОАС-F16 CAN». Ниже приведены таблицы сокращений

параметров и исполнительных механизмов.

Табл. 1. Перечень параметров ЭБУ BOSCH EDC7UC31

№ Сокращение Наименование Един. изм.

1 Обор Число оборотов мотора об/мин

2 ЖОХХ Предписанное число оборотов хол.хода об/мин

3 ДвНд Давление наддува. Фактическое значение. кПа

4 tвзд Температура всасываемого воздуха град.С

5 tохл Температура охлаждающей жидкости град.С

6 tмот Температура мотора град.С

7 tмсл Температура масла в моторе град.С

8 tтпл Температура топлива град.С

9 Адв Атмосферное давление кПа

10 Фтпл Количество впрыскиваемого топлива, фактическое мм.куб.

11 Зтпл Количество впрыскиваемого топлива, заданное мм.куб.

12 ПдГз Расчетная позиция педали газа %

13 tвп1 Время впрыскивания предв. впрыска 1 мс

14 tвп Время основного впрыска топлива мс
