«АВТОАС-СКАН»

Построение зависимостей «Y = f (X)».

Оглавление.

1. Режим Y = F(X)............................................................................................................................... 1

1.1. Построение зависимостей Y=F(X) ......................................................................................... 2

1.2. Форма редактирования параметров зависимостей Y=F(X) ................................................. 3

1.3. Вкладка «Общие» ..................................................................................................................... 3

1.4. Вкладка «Дополнительно». ..................................................................................................... 5

1. Режим Y = F(X).

В режиме «Y=F(X)» программа позволяет построить графики зависимости одного параметра

от другого, например: часовой расход топлива от частоты вращения коленчатого вала (ЧВКВ),

длительность импульса впрыска от ЧВКВ, угла опережения зажигания от ЧВКВ и т. п., так же

создается таблица значений параметров (Y) в характерных точках (X). Таблица заполняется

при попадании значения наблюдаемого параметра (X), в область данной характерной точки.

При наличии справочной информации, данная таблица может послужить материалом для

сравнения со справочными данными или для накопления собственной статистики поведения

исправных и неисправных автомобилей.

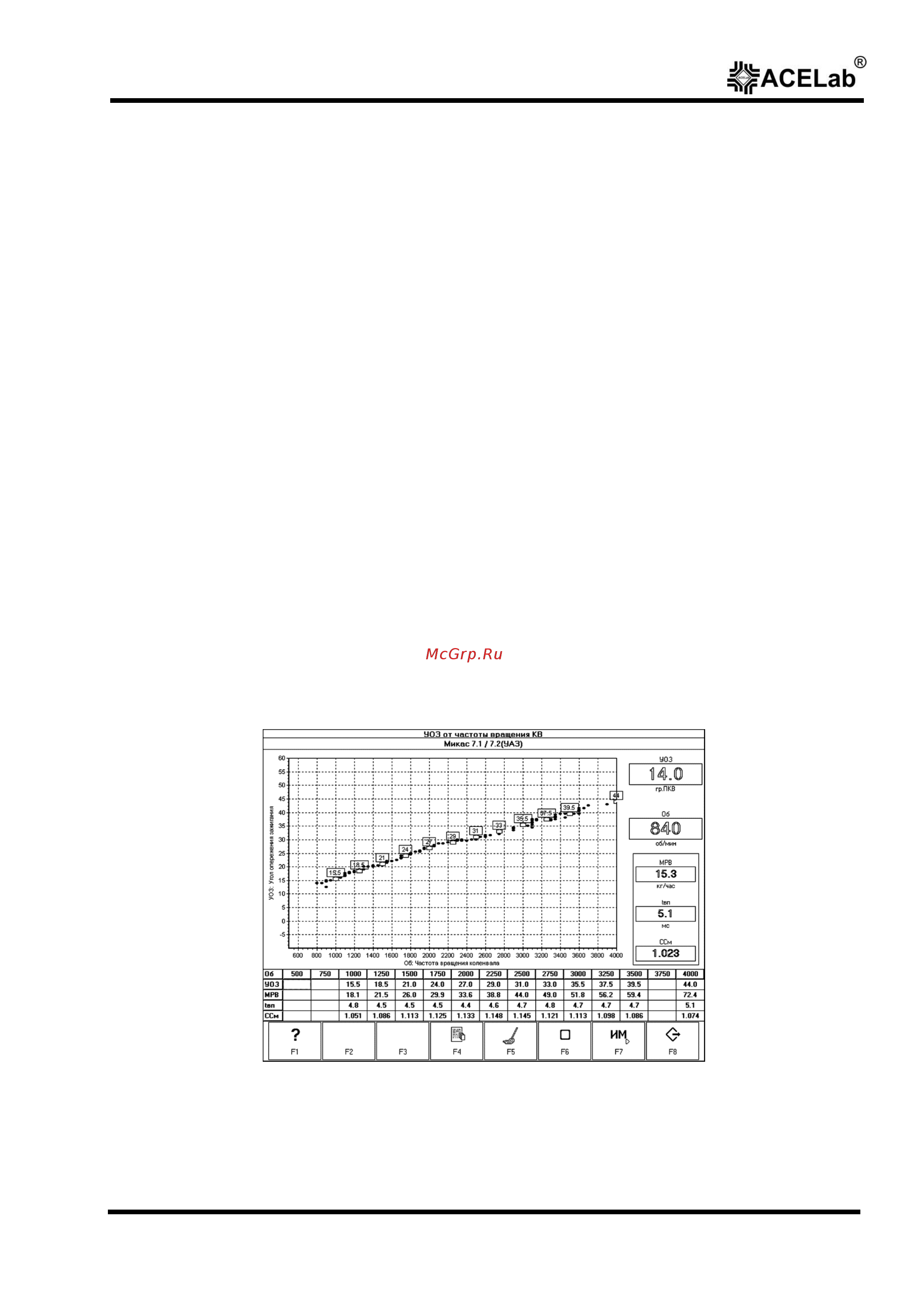

Рис.1. График зависимости УОЗ от частоты вращения коленчатого вала.

Большинство тестов сделаны таким образом, чтобы их мог выполнять один человек. Для этого

реализован механизм, когда наблюдение прекращается в случае достижения одним из

параметров некоего порогового значения (обычно границы графика). Таким образом, вы
