«АВТОАС-F16», «АВТОАС-F16 CAN»

иагностика автомобилей ВАЗ, ГАЗ, УАЗ, ИЖ, ЗАЗ

1. Диагностика автомобилей ВАЗ, ГАЗ, УАЗ, ИЖ, ЗАЗ.

1.1. Назначение микропрограммных модулей.

Микропрограммные модули «ВАЗ…», «ГАЗ…», «УАЗ…», «ЗАЗ…» предназначены для диагностики

электронных систем управления двигателем (ЭСУД), а также других систем (ABS, подушки безопасности,

электроусилитель руля и др.) автомобилей ВАЗ, ГАЗ, УАЗ, ИЖ, ЗАЗ.

Диагностические возможности микропрограммных модулей определяются возможностями самодиагностики

самих ЭБУ, основные из них:

− автоопределение типа ЭБУ (см. пункт 1.6 «Автоопределение типа ЭБУ

системы управления двигателем»

данного руководства);

− считывание и расшифровка кодов неисправностей (ошибок);

− стирание кодов неисправностей;

− контроль над текущими параметрами работы двигателя в режиме реального времени;

− контроль и управление исполнительными механизмами (ИМ);

− сброс ЭБУ, сброс ЭБУ с инициализацией;

− адаптация (например, ХХ или дроссельной заслонки), обнуление таблиц

адаптации;

− считывание идентификационных параметров диагностируемой системы;

− считывание комплектации диагностируемой системы;

− сохранение зарегистрированных ЭБУ кодов неисправностей в энергонезависимую память прибора.

1.2. Подключение к автомобилям ВАЗ.

В автомобилях производства АвтоВАЗ до 2003 г. используется 12-и контактный диагностический разъем

(Рис. 1). В автомобилях экспортного исполнения, например Шеви-Нива и в большинстве автомобилей после

2004 г., используется 16-и контактный диагностический разъем OBD-II (Рис. 2).

K-Line

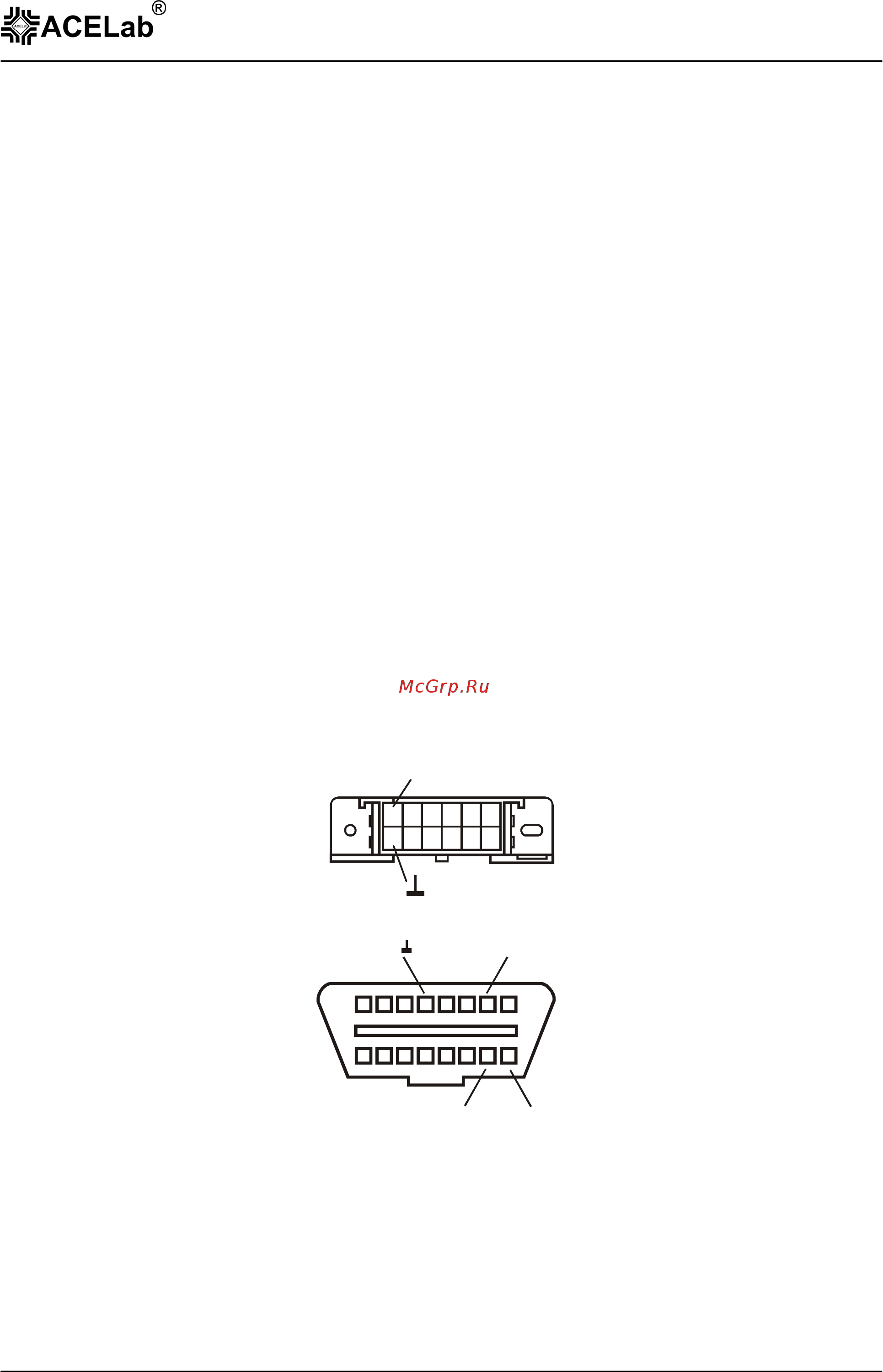

Рис. 1. 12-и контактный диагностический разъем, устанавливаемый на а/м ВАЗ до 2004 г..

4 ( )

7 (K-Line)

15 ( )L-Line 16 (+)

Рис. 2. 16-и контактный диагностический разъем OBD-II.

Для диагностики ЭСУД, ABS, подушек безопасности, электроусилителей руля, иммобилизатора,

климатической установки САУКУ, отопителя САУО, электропакета автомобилей ВАЗ, используются

диагностические кабели «ВАЗ-12» или «OBD-II (FULL)» соответственно. При использовании кабеля «ВАЗ-12»

подключите его красный зажим типа «крокодил» на +12В АКБ (аккумуляторной батареи).
